Cynwysyddion Electrolytig Snap-In ▏85 ℃ 3,000awr ▏caia
Mae ganddo derfynell snap-in a all sodro'n uniongyrchol i PCB
Yn addas ar gyfer offer electronig gyda chylchedau foltedd canolig-uchel
Math snap-in terfynell bwrdd cylched printiedig a math terfynell lug ar gael
MANYLION
| Eitemau | Perfformiad | |||||||||||||||||
| Amrediad Tymheredd Gweithredu | -40 °C ~ +85 °C | |||||||||||||||||
| Goddefgarwch Capacitance | +20% (ar 120 Hz, 20 °C) | |||||||||||||||||
| Gollyngiad Cyfredol (yn 20 °C) | I = 0.02CV neu 1.5 mA pa un bynnag sydd leiaf (ar ol 5 munudau)
Lle, Cynhwysedd gradd C = mewn µF.V = foltedd gweithio DC graddedig yn V. |
|||||||||||||||||
| Ffactor Afradu
(Tanδ ar 120Hz, 20°C) |
Foltedd Cyfradd | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Nodweddion Tymheredd Isel (ar 120 Hz) |
Ni fydd y gymhareb rhwystriant yn fwy na'r gwerthoedd a roddir yn y tabl isod. | |||||||||||||||||
| Foltedd Cyfradd | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| rhwystriant
Cymhareb |
Z (-25 °C)/Z(+20 °C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 °C)/Z(+20 °C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Llwyth Prawf Bywyd |
Amser Prawf | 3,000 oriau |
* Rhaid bodloni'r manylebau pan fydd y cynwysyddion yn cael eu hadfer 20 °C ar ôl y foltedd graddedig y gwnaed cais amdano 3,000 awr yn 85 °C |
|||||||||||||||
| Newid Cynhwysedd | < + 20% | |||||||||||||||||
| Ffactor Afradu | Llai na 200% o werth penodedig | |||||||||||||||||
| Gollyngiad Cyfredol | O fewn gwerth penodol | |||||||||||||||||
|
Prawf Oes Silff |
Amser Prawf | 1,000 oriau |
* Bydd y fanyleb yn cael ei chadarnhau pan fydd y cynwysyddion yn cael eu hadfer 20 °C ar ôl eu hamlygu am 1,000 awr yn 85 °C |
|||||||||||||||
| Newid Cynhwysedd | < + 20% | |||||||||||||||||
| Ffactor Afradu | Llai na 200% o werth penodedig | |||||||||||||||||
| Gollyngiad Cyfredol | O fewn gwerth penodol | |||||||||||||||||
|
Cyfredol Ripple & Lluosyddion Amledd |
Freq. |
60 |
120 |
500 |
1k |
10k fyny |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Dan 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 a Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 a Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Cyfredol Ripple &
Lluosyddion Tymheredd |
Tymheredd
( °C) |
40 | 55 | 70 | 85 | |||||||||||||
| Lluosydd | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Safonau Eraill | Bodloni Nodweddiadol W i JIS C 5141 | |||||||||||||||||

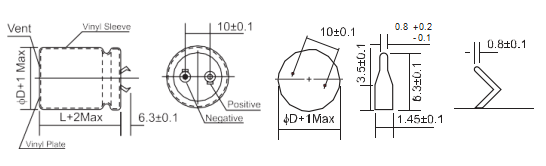

SNAP-YN TERMINAL MATH (2 TERFYNOL)

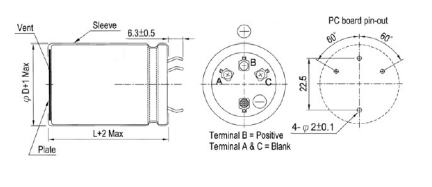

SNAP-YN TERMINAL (4 TERFYNOL)

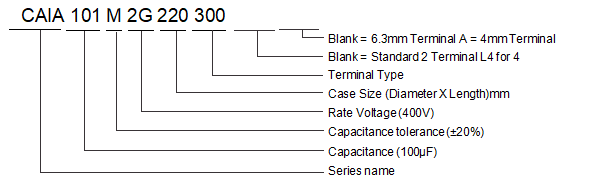

RHAN RHIF ENGHRAIFFT
NODWEDDION
◆ Mathau Terfynell Snap-In (2 Terfynell & 4 Treminal)
◆ Mae ganddo derfynell snap-in a all sodro'n uniongyrchol i PCB
◆ Yn addas ar gyfer offer electronig gyda chylchedau foltedd canolig-uchel
◆ Argraffwyd bwrdd cylched terfynell snap-in math a lug terfynell math ar gael
