Cynhwyswyr Electrolytig Alwminiwm SMD ▏105 ℃ 2,000 Awr ▏ Isel ESR ▏CAHA
NODWEDDION
105°C, 2000 oriau sicr
Rhwystriant Isel
Yn disodli RVHSeries
RoHS Cydymffurfio
105°C, 2000 oriau sicr
Rhwystriant Isel
Yn disodli RVHSeries
RoHS Cydymffurfio
MANYLION
| Eitem | Perfformiad | |||||||||
| Gweithredu Dros Dro. Amrediad | -55°C ~ + 105°C | |||||||||
| Goddefgarwch Capacitance | ± 20% (120Hz, 20°C) | |||||||||
| Gollyngiad Cyfredol (am 20•C) | I=0.01CV neu 3µA (pa un bynnag sydd fwyaf) ar ol 2 munudau, lle cynhwysedd gradd C mewn µF V=foltiau gweithio DC | |||||||||
| Ffactor Afradu
Tanδ yn 120 Hz, 20°C |
Foltedd Cyfradd | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Foltedd Cyfradd | 6.3 | 10 | 16 | 25 | 35 | |||||
| Tymheredd Isel
Nodweddion (ar 120 Hz) |
Cymhareb rhwystriant |
Z(-25°C) /Z(+20°C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40°C) /Z(+20°C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Prawf Bywyd |
Amser Prawf |
Llwyth Bywyd Silff | ||||||||
| 2000 oriau | 1000 oriau | |||||||||
| Newid Cynhwysedd | O fewn ±20% i'r gwerth cychwynnol | O fewn ± 20% o werth cychwynnol | ||||||||
| Ffactor Afradu | Llai na 200% o werth penodedig | Llai na 200% o werth penodedig | ||||||||
| Gollyngiad Cyfredol | O fewn gwerth penodol | O fewn gwerth penodol | ||||||||
| Amodau Prawf | 20°C (ar ôl foltedd graddedig y gwnaed cais amdano 2000 oriau yn
105°C |
20°C (ar ôl storio ar gyfer 1000 awr ar 105 ° C
heb foltedd) |
||||||||
| Cyfredol Ripple & Lluosogwyr Amlder | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K i fyny | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Safonau | Bodloni Nodwedd W JIS C 5141 | |||||||||
DIMENSIWN, RHWYMEDIGAETH & CANIATÂD RHYFEDD PRESENNOL
Ripple MA/rms cyfredol ar 120 Hz, 105°C
rhwystriant : ar 100K Hz, 20ºC
| VDC
μF Cynnwys |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

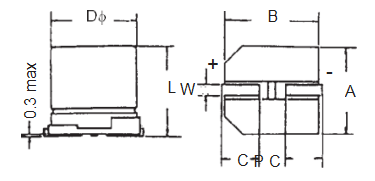

BYLCHAU PAD A DIAMETER
| φD±0.5 | L | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 i 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 i 1.1 | 4.7 |
RHAN RHIF ENGHRAIFFT
PRYD 470 M 1VTR 080100
NODWEDDION
◆ 105°C, 2000 oriau sicr
◆ Impedance Isel
◆ RoHS Cydymffurfio
