Modiwl Cynwysyddion Uchel Foltedd Uchel▏EDLC ▏CEDA
Nodweddion
•Celloedd dwbl mewn cyfres
• Foltedd uwch
•Cydymffurfio â RoHS
•Deunydd electronig
•AMB
• Trawsnewidyddion DC-DC
•Celloedd dwbl mewn cyfres
• Foltedd uwch
•Cydymffurfio â RoHS
•Deunydd electronig
•AMB
• Trawsnewidyddion DC-DC
Nodweddion
⚫ Celloedd dwbl mewn cyfres
⚫ Foltedd uwch
⚫ Cydymffurfio â RoHS
⚫ Defnyddwyr electronig
⚫AMR
⚫ Trawsnewidyddion DC-DC
| Eitemau | Nodweddion | |||||||
| Foltedd Cyfradd | 5.5V | |||||||
| Amrediad Tymheredd Gweithredu | -40 ~+65 ℃ | (-40 ~+85 ℃@4.6V) | ||||||
| Foltedd Ymchwydd | 5.7V | |||||||
| Ystod Cynhwysedd | 0.5~5 Dd | |||||||
| Goddefgarwch Capacitance (25°C) | -10~+30% | |||||||
| Rhaid bodloni'r manylebau yn
amrediad tymheredd categori -40℃ i 65 ℃ |
Nghynhwysedd
hystod |
O fewn 30% o'r gwerth yn 25℃ | ||||||
| Nodweddion Tymheredd | ||||||||
| Llai na 2 amseroedd y dechreuol
gwerth penodedig |
||||||||
| ESR | ||||||||
| Rhaid bodloni'r manylebau ar ôl cymhwyso foltedd graddedig
65℃ ar gyfer 1000 oriau |
Nghynhwysedd hystod |
O fewn 30% o'r gwerth cychwynnol |
||||||
| Tymheredd Uchel Llwytho | ||||||||
| ESR | Llai na 2 amseroedd y dechreuol
gwerth penodedig |
|||||||
| Y manylebau
ar ôl storio am oriau |
bydd
65℃ |
cael eu bodloni
canys 1000 |
Ystod cynhwysedd | O fewn 30% o'r gwerth cychwynnol | ||||
| Storio Tymheredd Uchel | ||||||||
| ESR | Llai na 2 amseroedd y dechreuol
gwerth penodedig |
|||||||
| Rhaid bodloni'r manylebau ar ôl 500,000 cylchoedd yn 25 ℃ , cylch gwefru/rhyddhau o VR i 1/2VR | Nghynhwysedd
hystod |
O fewn 30% o'r gwerth cychwynnol |
||||||
| Bywyd Beicio | Llai na 2 amseroedd y dechreuol
gwerth penodedig |
|||||||
| ESR | ||||||||

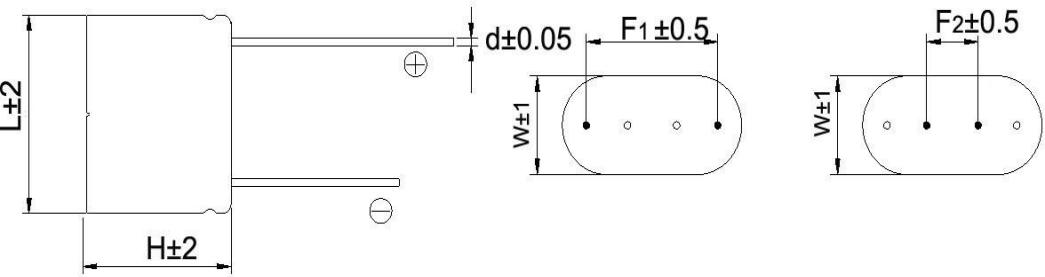

Dimensiynau
Safonol Graddfeydd canys cnwd Cyfresi
| UR
(Ymchwydd Foltedd) Codiff |
Wedi'i raddio Cap. 25℃, |
rhwystriant |
Gollyngiad Cyfredol (72awr) |
Maint WxLx H |
F |
d |
P/N |
|
|
ESRDC |
ESRAC
(1KHz) |
|||||||
| (v) | (F) | (mΩ) | (mΩ) | (mA) | (mm) | (mm) | (mm) | – |
| 0.5 | 800 | 400 | 0.008 | 8.5 x 17 x 17 | 12/5.0 | 0.6 | CEDA5R5504V081717 | |
| 5.5 | 1 | 500 | 260 | 0.010 | 8.5 x 17 x 17 | 12/5.0 | 0.6 | CEDA5R5105V081717 |
| 1.5 | 300 | 160 | 0.012 | 8.5 x 17 x 23 | 12/5.0 | 0.6 | CEDA5R5155V081723 | |
| (5.7) | ||||||||
| 2.5 | 260 | 140 | 0.016 | 10x 20 x 22 | 15.5/5.5 | 0.6 | CEDA5R5255V102022 | |
| 5R5 | ||||||||
| 3.5 | 160 | 110 | 0.02 | 10x 20x 22 | 15.5/5.5 | 0.6 | CEDA5R5355V102022 | |
| 5 | 120 | 80 | 0.03 | 10x 20x 27 | 18/8.0 | 0.6 | CEDA5R5505V102027 | |
Nodweddion
⚫ Celloedd dwbl mewn cyfres
⚫ Foltedd uwch
⚫ Cydymffurfio â RoHS
⚫ Defnyddwyr electronig
⚫ AMB
⚫ Trawsnewidyddion DC-DC
⚫ Rohs yn Cydymffurfio
