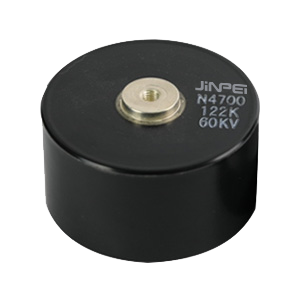

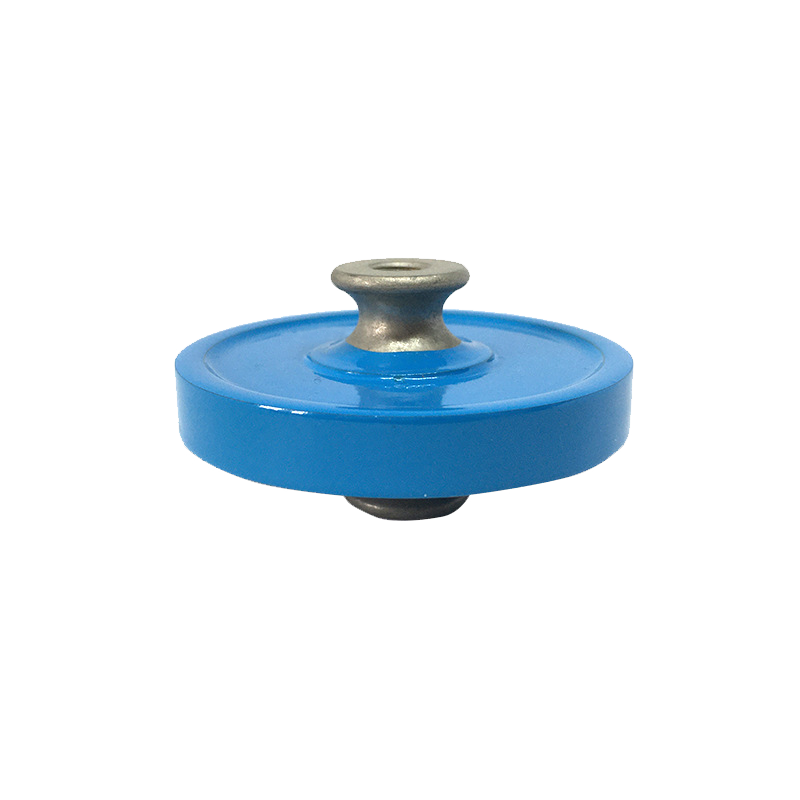

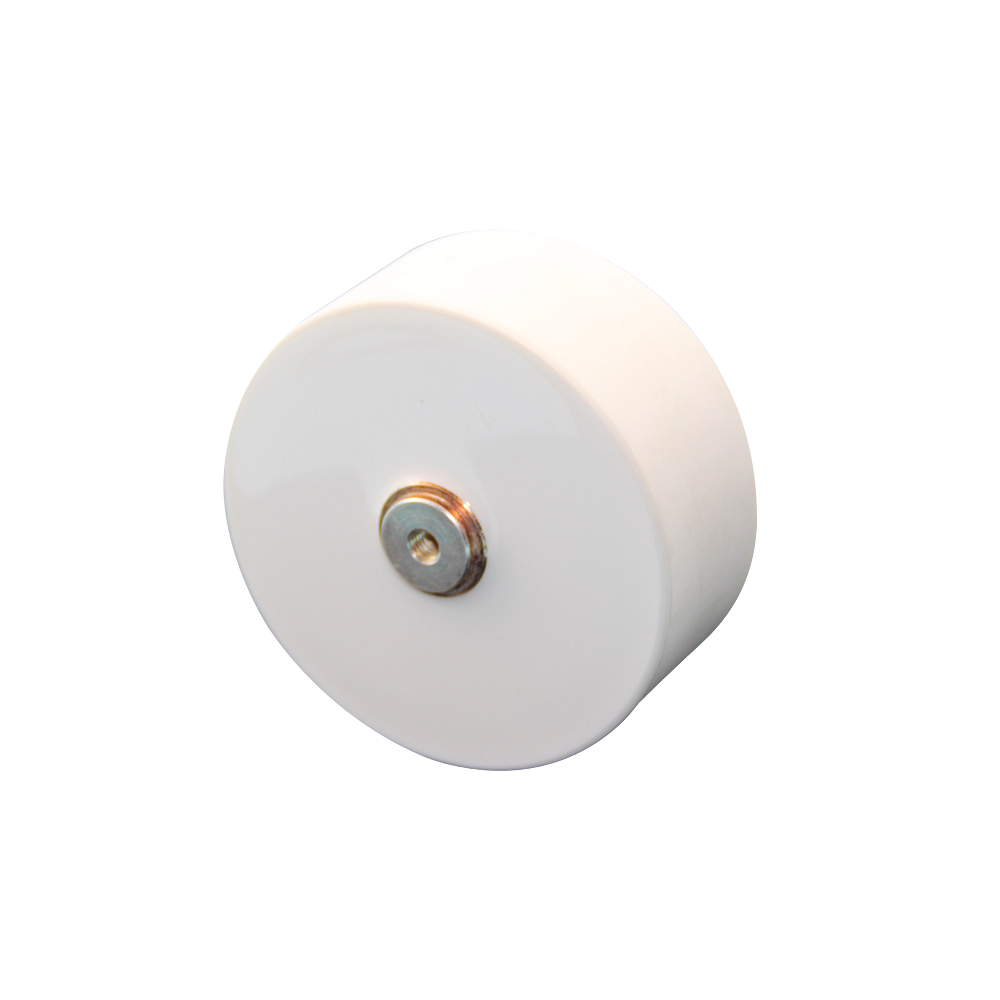

Cynhwysydd disg cerameg terfynell sgriw | Cynhwysydd Doorknob HV | Chih

Cais

-Grid smart
-Cyflenwadau pŵer foltedd uchel
-laserau CO2
-Offer pelydr-X
-Offer weldio

Ystod Gallu 10 PF i 10,000pF

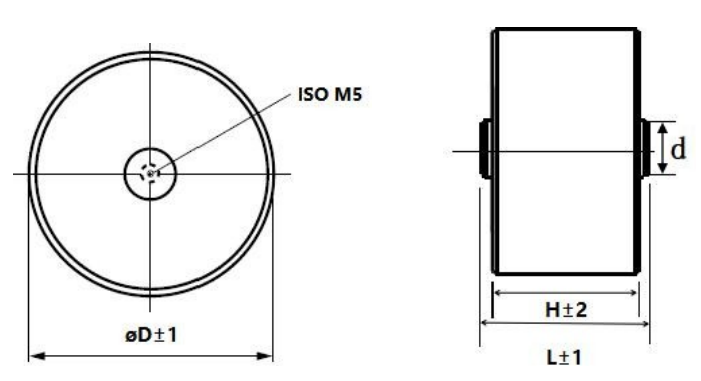

Darlun Dimensiynol

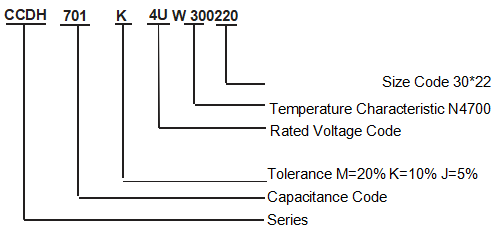

RHAN RHIF ENGHRAIFFT

MANYLION

Math	Foltedd Cyfradd kVdc	Foltedd Prawf kVdc	Foltedd Cychwyn Corona (kVrms) (<10pc)	Tance galluog (pf)	Dimensiynau milimetrau (mm)				Math Terfynell
					D ± 1	L ±1	H ± 2	d
CCDH701K4UW300220				700	30			12
CCDH102K4UW300220				1000	30			12
CCDH122K4UW400220				1200	40	22	17	14.5
CCDH152K4UW400220				1500	40			14.5
CCDH472K4UW550220				4700	55			14.5
CCDH781K4UW300250				780	30			12
CCDH102K4UW400250				1000	40			12
CCDH112K4UW400250				1100	40			14.5
CCDH172K4UW450250				1700	45			14.5
CCDH182K4UW450250	30	45	12	1800	45	25	20	14.5	ISO M5
CCDH202K4UW500250				2000	50			14.5
CCDH252K4UW550250				2500	55			14.5
CCDH272K4UW550250				2700	55			14.5
CCDH302K4UW550250				3000	55			14.5
CCDH332K4UW550250				3300	55			14.5
CCDH362K4UW600250				3600	60			14.5
CCDH103K4UW900250				10000	90			14.5
CCDH591K4UW330280				590	30			12
CCDH941K4UW400280				940	40	28	23	14.5
CCDH172K4UW500280				1700	50			14.5
CCDH401K4GW300350				400	30	35	30	12
CCDH202K4GW600350				2000	60			14.5
CCDH441K4GW300300				440	30			12
CCDH571K4GW300300				570	30			12
CCDH751K4GW400300				750	40			14.5
CCDH102K4GW500300				1000	50			14.5
CCDH122K4GW450300	40	60	16	1200	45	30	25	14.5	ISO M5
CCDH142K4GW500300				1400	50			14.5
CCDH172K4GW550300				1700	55			14.5
CCDH202K4GW550300				2000	55			14.5
CCDH242K4GW600300				2400	60			14.5
CCDH272K4GW600300				2700	60			14.5
CCDH332K4GW700300				3300	70			14.5

Math	Foltedd Cyfradd kVdc	Foltedd Prawf kVdc	Foltedd Cychwyn Corona (kVrms) (<10pc)	Tance galluog (pf)	Dimensiynau milimetrau (mm)				Math Terfynell
					D ± 1	L ±1	H ± 2	d
CCDH281K4HW300370				280	30	37	32	12
CCDH341K4HW300330				340	30			12
CCDH561K4HW400330				560	40			14.5
CCDH851K4HW400330	50	75	20	850	40	33	28	14.5	ISO M5
CCDH102K4HW450330				1000	45			14.5
CCDH212K4HW600330				2100	60			14.5
CCDH221K4HW600330				2200	60	33	28	14.5	ISO M5
CCDH332K4HW700330	50	75	20	3000	70			14.5
CCDH602K4HW800800				6000	80	80	75	14.5
CCDH501K4IW400400				500	40			14.5
CCDH701K4IW450400				700	45			14.5
CCDH851K4IW500400	60	90	24	850	50	40	35	14.5	ISOM5
CCDH102K4IW450400				1000	45			14.5
CCDH122K4IW550400				1200	55			14.5
CCDH202K4LW600400	70	100	28	2000	60	40	35	14.5	ISOM5
CCDH751K5AW600460	100	150	40	750	60	46	41	14.5	ISO M5
CCDH102K5AW600460				1000	60			14.5
CCDH102K5BW600530	120	180	48	1000	60	53	48	14.5	ISO M5
CCDH251K5RW300530	150	220	60	250	30	53	48	12	ISO M5
CCDH801K5RW600530				800	60			14.5



Marcio

	① Marcio Gwneuthurwr
	② Tymheredd Nodweddiadol
	③ Cynhwysedd Rated
	④ Goddefgarwch Cynhwysedd
	⑤ Foltedd Graddio

Manyleb a Dull Prawf

Eitem		Fanylebau	Dull Profi
Ymddangos ance	1 Ymddangosiad a Dimensiynau	Dim diffyg wedi'i nodi	Bydd yn cael ei archwilio'n weledol neu calipers Venire.
	2 Marcio	I fod yn hawdd ei ddarllen	Bydd yn cael ei archwilio'n weledol.
	3 Deunydd	Elfennau cynhwysydd wedi'u gwneud o serameg N4700 mewn cas epocsi wedi'i fowldio. Sgriw terfynellau: Terfynellau arian-plated.
	4 Edau	ISO M5	Gwiriwch gyda bolltau ISO M5
Trydan- perfor ical- mances	5 Nghynhwysedd	O fewn y penodedig goddefgarwch	Rhaid mesur y cynhwysedd ar 20 ° C gyda 1 ±0.2kHz ac AC5V(r.m.s) max..
	6 Ffactor Afradu (Mae D.F)	0.2%Max.	Rhaid mesur y cynhwysedd ar 20 ° C gyda 1 ±0.2kHz ac AC5V(r.m.s) max.
	7 Inswleiddiad Gwrthsafiad (Mae I.R)	200,000MΩ.min.	Rhaid mesur y gwrthiant inswleiddio gyda DC 500V o fewn 60 ± 2 s. o godi tâl.
	8 Amledd pŵer wrthsefyll foltedd	Rhwng terfynell	150% o foltedd graddedig （Mewn olew）,1min.
	9 Nodweddion Tymheredd	-4700±1000ppm/°C	Dylid mesur y cynhwysedd ym mhob cam fel y tabl isod.
			Cam	1	2	3	4	5
				20±2°C	-40±2°C	20±2°C	70±2°C	20±2°C
	10 Terfyn corona	<10pC	yn 40% foltedd AC graddedig （Mewn olew）.

Eitem		Fanylebau		Dull Profi
Hinsawdd ic Profion	11 Lleithder (dan Gyflwr Sefydlog)	Nghynhwysedd	≤10%	Gosodwch y cynhwysydd am 100h ar 40 ± 2 ° C i mewn 90 i 95% lleithder.
		Mae D.F	<1%
		Mae I.R	>109O
	12 Prawf cylch tymheredd	Dylai'r Capacitor fod yn normal, y gofyniad yn yr eitem 5 i 10 o'r bwrdd cyfarfyddir.		Ewch trwy'r atmosffer -40 ℃，1h→RT，0.5h→ +80℃，1h；10 cylchoedd.
	13 Prawf Bywyd	Nghynhwysedd newid	± 5%	Cymhwyso foltedd DC o 125% o'r foltedd graddedig ar gyfer 100+24/-0 h mewn olew ar 85 ± 2 ℃. Ôl-driniaeth : Cynhwysydd i'w storio am 24±2h yn yr ystafell cyflwr. (cerrynt gwefru/rhyddhau:50mA uchafswm.)
		Mae D.F	1.0%max.
		Mae I.R	1,000M
Prawf mecanyddol Perfor mance	14 Cryfder y Terfynell	Cryfder trorym	Capacit neu na fydd wedi torri.	Wrth osod y cynwysyddion ar offer, sicrhewch eu gosod o fewn y gwerthoedd cryfder torque a ddangosir yn y tabl isod.
				maint	trorym (N • m)
				M5	1.5
		tynnu	Dim anarferol	Trwsiwch gorff y cynhwysydd rhowch bwysau tynnol yn raddol i bob terfynell i'r cyfeiriad rheiddiol o gynhwysydd hyd at y tabl isod.
				maint	tynnu (N)
				M5	5.0



Cyhoeddiadau

(1)Rhoi a storio

Osgowch roi a storio mewn tymheredd uchel,lleithder a glaw. Osgoi gwrthdrawiadau.
Peidiwch â bod yn agored i H2SO4，HCL，HNO3 a oet hi i xic ga ses.

(2)Gweithredu Osgoi Gwrthdrawiadau.

Peidiwch â chwysu ac electrolytau eraill. Peidiwch â gweithredu â dwylo noeth. Peidiwch â weldio ar y terfynellau sgriw.
Peidiwch ag ail-weithio'r terfynellau.

(3)Defnyddio

Osgoi cymaint â phosibl drosglwyddo gwres ymbelydrol o bibellau mecanyddol, etc., i'r cynhwysydd.

Cyflwyniad

– Nodweddion tymheredd rhagorol
– Gwasgariad isel
– Gwrthiant inswleiddio uchel
– Cryfder dadansoddiad uchel
– Electrod copr llawn cymesur llawn
– Gorchudd epocsi
– Mowntio terfynell sgriw
Cais
– Grid smart
– Cyflenwadau pŵer foltedd uchel
– laserau CO2
– Offer pelydr-X
– Offer weldio
