Cynwysyddion Electrolytig ESR Isel ▏160 ~ 450V ▏CACB

NODWEDDION
105℃, 2000 ~ 3000 oriau sicr
ESR Isel, addas ar gyfer newid cyflenwadau pŵer, UPS
Ar gyfer defnydd balast, 3000 ~ 5000 oriau sicr
Maint llai gyda cherrynt crychdonni mawr a ganiateir

Taflen ddata-Ar gyfer-Isel-ESR-Electrolytic-Cynwysorau-▏160450V-▏CACB.pdf (3635 lawrlwythiadau )

MANYLION

Eitemau	Perfformiad
Amrediad Tymheredd Gweithredu	-40°C ~ +105°C
Amrediad Foltedd Graddedig	160 ~ 450V
Goddefgarwch Capacitance	± 20% (ar 120 Hz,20°C)
Gollyngiad Cyfredol (ar 20°C)	Amser			Wedi 5 munudau
	Gollyngiad Cyfredol			CV<1000 I=0.03CV(mA)					CV>1000 I=0.02CV(mA)
	Lle, C = cynhwysedd graddedig mewn mF. V = foltedd gweithio DC graddedig
Ffactor Afradu (Tan d ar 120Hz, 20°C)	Foltedd Cyfradd		160		200		250	350			400			450
	Tan d(max)		0.20		0.20		0.20	0.24			0.24			0.24
	Pan fydd y cynhwysedd yn fwy na 1000mF, 0.02 yn cael ei ychwanegu bob cynnydd o 1000mF.
Nodweddion Tymheredd Isel (ar 120 Hz)	Ni fydd y gymhareb rhwystriant yn fwy na'r gwerthoedd a roddir yn y tabl isod.
	Cyfradd Cyfradd Vol							160		200		250	350			400		45 0
	Cymhareb rhwystriant	Z(-25°C)/Z(+20°C)						3		3		3	3			5		6
		Z(-40°C)/Z(+20°C)						4		4		4	4			6
Llwyth Prawf Bywyd	Amser Prawf				2000 awr ar gyfer fD <10 mm 3000 awr ar gyfer fD > 13 mm
	Newid Cynhwysedd				O fewn ±20% i'r gwerth cychwynnol
	Ffactor Afradu				Llai na 200% o werth penodedig
	Gollyngiad Cyfredol				O fewn gwerth penodol
	*Rhaid bodloni'r manylebau uchod pan fydd y cynwysyddion yn cael eu hadfer i 20 ° C ar ôl y foltedd graddedig y gwnaed cais amdano 2000/3000 awr ar 105°C
Prawf Oes Silff	Amser Prawf				1000 oriau
	Newid Cynhwysedd				O fewn ±20% i'r gwerth cychwynnol
	Ffactor Afradu				Llai na 200% o werth penodedig
	Gollyngiad Cyfredol				Llai na 500% o werth penodedig
	*Rhaid bodloni'r manylebau uchod pan fydd y cynwysyddion yn cael eu hadfer i 20 ° C ar ôl eu hamlygu 1000 awr ar 105°C heb foltedd.
Cyfredol Ripple & Lluosyddion Amledd	Freq.(Hz) Cap(mF)		60 (50)			120		500			1K			10K			100K
	Dan33		0.40			0.55		0.65			0.80			0.90			1.00
	33 i 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 i 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 i fyny uchod		0.80			0.90		0.95			0.98			1.00			1.00
Cyfredol Ripple & Lluosyddion Tymheredd	Tymheredd(°C)			65		70		85			95			105
	Lluosydd			1.8		1.65		1.5			1.25			1.00
Safonau	Bodloni Nodwedd W JIS C 5141

RHAN RHIF ENGHRAIFFT

CACB 100 M 2G BK 100 200

DIMENSIYNAU A RHYFEDD CANIATÂD PRESENNOL

Dimensiwn: D×L(mm) Cyfredol Ripple: mA/rms ar 100K Hz 105°C

VDC mF	Codiff	fD x L	160V (2C) rhwystriant 20℃	Crych 120Hz	Cyfredol 100KHz	fD x L	200V (2D) rhwystriant 20℃	Crych 120Hz	Cyfredol 100KHz	fD x L	250V (2E) rhwystriant 20℃	Crych 120Hz	Cyfredol 100KHz
0.47	R47	6.3 x 11	14.5	9	35	6.3 x 11	14.50	9	35	6.3 x 11	14.50	8	30
1.0	010	6.3 x 11	8.5	13	50	6.3 x 11	8.50	13	50	6.3 x 11	8.50	13	50
2.2	2R2	6.3 x 11	5.5	23	90	6.3 x 11	5.50	19	75	8 x 11.5	5.00	21	85
3.3	3R3	8 x 11.5	4.3	28	110	8 x 11.5	4.30	33	130	10 x 12.5	4.20	30	120
4.7	4R7	8 x 11.5	3.1	33	130	10 x 12.5	3.10	39	155	10 x 16	3.50	41	165
10	100	10 x 16	1.55	63	250	10 x 16	1.55	63	250	10 x 20	3.18	50	200
22	220	10 x 16	1.47	75	300	10 x 20	1.47	75	300	13 x 20	1.74	85	340
33	330	10 x 20	1.15	90	360	13 x 20	1.15	90	360	13 x 25	1.35	115	460
47	470	13 x 25	0.92	125	500	13 x 20	0.92	125	500	13 x 25	1.08	138	550
68	680	13 x 25	0.71	165	660	13 x 25	0.71	165	660	16 x 25	0.84	183	730
100	101	13 x 25	0.59	213	850	16 x 25	0.59	213	850	16 x 31.5	0.70	248	990
150	151	16 x 25	0.41	303	1,200	16 x 31.5	0.41	303	1,210	18 x 31.5	0.49	325	1,300
220	221	16 x 31.5	0.31	368	1,470	18 x 35.5	0.31	408	1,630	18 x 40	0.36	433	1,730
VDC mF 0.47	Cod R47	fD x L 8 x 11.5	350V (2V) rhwystriant 20 ℃ 3.50	Crych 120Hz 18	Cyfredol 100KHz 70	fD x L	400V (2G) rhwystriant 20 ℃	Crych 120Hz	Cyfredol 100KHz	fD x L	450V (2W) rhwystriant 20 ℃	Crych 120Hz	Cyfredol 100KHz
1.0	010	10 x 12.5	4.20	30	85	10 x 12.5	4.20	21	85	10 x 12.5	8.80	18	70
2.2	2R2	10 x 16	3.50	49	140	10 x 16	3.50	35	140	10 x 16	6.90	25	100
3.3	3R3	10 x 16	3.50	49	140	10 x 20	2.94	46	183	10 x 20	4.47	31	125
4.7	4R7	10 x 20	2.94	63	180	10 x 20	2.94	46	183	13 x 20	3.77	43	173
10	100	10 x 20	2.94	45	180	10 x 20	2.94	46	183	13 x 25	2.95	69	277
22	220	12.5 x 20	1.60	78	310	13 x 25	1.60	79	314	16 x 25	1.61	128	510
33	330	13 x 25	1.25	105	420	13 x 25	1.25	106	422	16 x 31.5	1.25	155	620
47	470	16 x 25	1.00	140	560	16 x 31.5	1.00	140	560	18 x 31.5	1.01	198	790
68	680	16 x 31.5	0.78	188	750	16 x 31.5	0.75	188	750	18 x 35.5	0.78	248	990
100	101	16 x 31.5	0.65	253	1,010	18 x 31.5	0.65	253	1,010

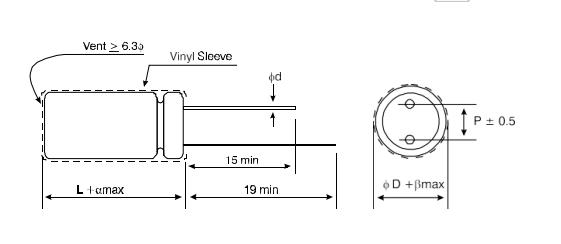

BYLCHAU ARWEINIOL A DIAMETER

D	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
a	1.0			1.5
b	0.5

NODWEDDION
◆ 105 ℃, 2000 ~ 3000 oriau sicr
◆ ESR isel, addas ar gyfer newid cyflenwadau pŵer, UPS
◆ Ar gyfer defnydd balast, 3000 ~ 5000 oriau sicr
◆ Maint llai gyda cherrynt crychdonnau mawr a ganiateir

◆ Rohs Cydymffurfio
