Screw Electrolytic Capacitors ▏105℃ 5,000Hrs ▏CAWE

NODWEDDION
Dygnwch gyda cherrynt crychdonni: 105℃,5，000 oriau
Defnyddir ar gyfer cyflyrydd aer、gwrthdröydd pwrpas cyffredinol、Power Supplies
RoHS Complian

Datasheet-For-Screw-Electrolytic-Capacitors-▏105℃-5000Hrs-▏CAWE.pdf (3602 lawrlwythiadau )

MANYLION

Eitem	Perfformiad
Gweithredu Dros Dro.	-40°C ~+105°C
Toloerance Capacitance	± 20% (120Hz, 20°C)
Gollyngiadau Cyfredol (ar 20°C)	I = 0.01CV neu 5 (mA) pa un bynnag sy'n llai (ar ol 5 munudau) Lle, C= rated capacitance in F. V = foltedd gweithio DC graddedig yn V.
Ffactor Afradu Tan ar 120 Hz, 20°C	Tan(max)		0.15
Nodweddion Tymheredd Isel (ar 120 Hz)	Newid cynhwysedd: C(-25°C)/ C(+20°C) 0.7
Llwyth Prawf Bywyd yn 20 °C ar ôl bod yn destun foltedd DC gyda cherrynt crychlyd graddedig y gwneir cais amdano 5000 awr ar 105 ° C	Amser Prawf		5000 oriau
	Newid Cynhwysedd		O fewn ±15% i'r gwerth cychwynnol
	Ffactor Afradu		Llai na 175% o werth penodedig
	Gollyngiad Cyfredol		O fewn gwerth penodol
Prawf Oes Silff yn 20 °C ar ôl eu hamlygu am 1000 oriau ar 105 ° C heb foltedd wedi'i gymhwyso. Rhaid cymhwyso'r foltedd graddedig i'r cynwysyddion cyn y mesuriadau. (Cyfeiriwch at JIS 5102)	Amser Prawf		1000 oriau
	Newid Cynhwysedd		O fewn ±20% i'r gwerth cychwynnol
	Ffactor Afradu		Llai na 200% o werth penodedig
	Gollyngiad Cyfredol		O fewn gwerth penodol
Cyfredol Ripple & Lluosyddion Amledd	Aml	y (Hz)	50 / 60	120	300	1K	10Kup
	Lluosydd		0.7	1.0	1.1	1.3	1.4
Cyfredol Ripple & Lluosyddion Tymheredd	Tymheredd (°C)		40	60	85	105
	Mutipliers		2.44	2.16	2.00	1.00
Safonau	Bodloni Nodwedd W JIS C 5101-4

RHAN RHIF ENGHRAIFFT

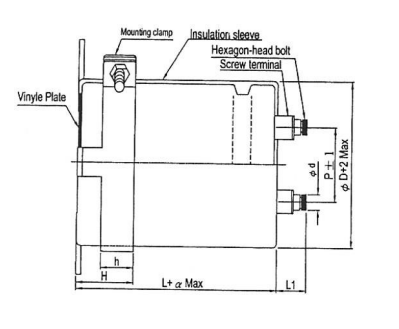

DIMENSIYNAU

D	P		L1	W1	W2	H	h	a	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Manylebau Sgriw:

Yn ogystal â sgriw pen hecsagon: M5 x 0.8 x 10 Max. trorym tynhau sgriw: 3.23Nm

DIMENSIYNAU & CANIATÂD RHYFEDD PRESENNOL

V.D C Eitem uF	350V (2V)				400V (2G)				450V (2W)
	Cod Maint	DxL	Tan	Cyfredol Ripple	Cod Maint	DxL	Tan	Cyfredol Ripple	Cod Maint	DxL	Tan	Cyfredol Ripple

1000	B075	51×75	0.15	3.9	B075	51X75	0.15	3.9	B096	51X96	0.15	4.2
1200	B075	51×75	0.15	4.2	B096	51X96	0.15	4.6	b115	51X115	0.15	5.0
1500	B096	51×96	0.15	5.2	b115	51X115	0.15	5.6	b130	51X130	0.15	5.9
1800	B096	51×96	0.15	5.7	b130	51X130	0.15	6.4	C096	64X96	0.15	6.3
2200	b130	51×130	0.15	7.1	C096	64X96	0.15	6.9	C115	64X115	0.15	7.4
2700	C096	64×96	0.15	7.7	C115	64X115	0.15	8.2	C130	64X130	0.15	8.6
2700									D115	77X115	0.15	8.7
3300	C115	64×115	0.15	9.1	C130	64X130	0.15	9.5	C155	64×155	0.15	10.2
3300									D130	77X130	0.15	10.1
3900	C130	64×130	0.15	10.4	C155	64×155	0.15	11.1	D155	77X155	0.15	11.7
3900					D115	77X115	0.15	10.4
4700	C155	64×155	0.15	12.2	D130	77X130	0.15	12.0	D155	77×155	0.15	12.9
4700	D115	77×115	0.15	11.5
5600	D130	77×130	0.15	13.1	D155	77X155	0.15	14.0	E157	90X157	0.15	14.9
6800	D155	77×155	0.15	15.5	E157	90X157	0.15	16.5
8200	E157	90×157	0.15	18.1	E157	90X157	0.15	18.1
10000	E157	90×157	0.15	19.9

NODWEDDION

◆ Dygnwch gyda cherrynt crychdonni: 105℃,5，000 oriau

◆ Defnyddir ar gyfer cyflyrydd aer, general purpose inverter and Power Supplies

◆ RoHS Cydymffurfio
