Cynhwysydd mica tymheredd uchel | 175℃| CGBB
Mae pcapacitors mica cyfres JINPEI CGBB yn addas i amlder uchel,foltedd uchel,tymheredd uchel,cylched cerrynt mawr. Fel cylched adborth amledd uchel,cylched cyseiniant amledd uchel a chylched pwls ac ati.
Defnydd eang mewn lloeren,awyrofod,llong,offer meddygol,offer olew i lawr-twll, peiriant weldio,offer meteleg ac ati.
Nodwedd
Gan ddefnyddio'r papur mica gorau 511 fel deunydd,trochi resin epocsi tymheredd uchel.
Fel y gwrthiant wedi'i inswleiddio'n uchel,cyfernod isel,perfformiad amledd uchel da.
Ffactor gwasgariad isel iawn <5×10-3 (min 1×10-4).
Sefydlog iawn ar dymheredd uchel, goddefgarwch capacitance bach.
Ar ôl storio 15 mlynedd, newid cynhwysedd heb fod dros ±1%.
Cais
Mae pcapacitors mica cyfres JINPEI CGBB yn addas i amlder uchel,foltedd uchel,tymheredd uchel,cylched cerrynt mawr. Fel cylched adborth amledd uchel,cylched cyseiniant amledd uchel a chylched pwls ac ati.
Defnydd eang mewn lloeren,awyrofod,llong,offer meddygol,offer olew i lawr-twll, peiriant weldio,offer meteleg ac ati.
General Nodweddion
Amrediad Tymheredd: -55℃～+175℃
Goddefgarwch Capacitance: ±3%, ±5%, ±10%
Lleithder Cymharol: at +40℃ can be 95~98%
Atmospheric pressure: 4x104Pa
Dirgryniad: amlder 20 ~ 200 Hz, cyflymiad: 2.7~4.5g
Foltedd gweithio: 2500V
Foltedd prawf DC: Ar ôl cadw 1 awr ar +150 ℃,llwytho 1.5times gweithio foltedd 1 munud,dim dadansoddiad a flashover.
Gwrthiant inswleiddio(R): hinsawdd arferol
Capacitance C ≥ 0.1μF R≥1000MΩ
Capacitance C ＜ 0.1μF R ＞ 5000MΩ
Tymheredd nodweddion
After keep at +175℃ 1 awr,newid cynhwysedd heb fod yn fwy na ±10%, Gwrthiant inswleiddio R ＞ 500MΩ,Ffactor afradu: tgδ≤5×10-3(1KHz), Pasio D.C. prawf foltedd graddedig.
Ar ôl cadw ar -55 ℃ 1 awr,newid cynhwysedd heb fod dros ±7%, Gwrthiant inswleiddio R ＞ 500MΩ, Ffactor afradu: tgδ≤5×10-3(1KHz), Pasio D.C. prawf foltedd graddedig.
Ar ôl cadw ar +40 ℃, Lleithder cymharol 95 ~ 98% 48 oriau, newid cynhwysedd heb fod dros ±5%, Gwrthiant inswleiddio R ＞ 500MΩ,Ffactor afradu: tgδ≤5×10-3(1KHz), Pasio D.C. prawf foltedd graddedig.
Ar ôl ei gadw ar +195 ℃ ~ + 200 ℃ 96 oriau, newid cynhwysedd heb fod yn fwy na ±10%, Gwrthiant inswleiddio R ＞ 500MΩ,Ffactor afradu: tgδ≤6×10-3(1KHz), Pasio D.C. prawf foltedd graddedig.
Ar ôl prawf dirgryniad, newid cynhwysedd heb fod dros ±5%

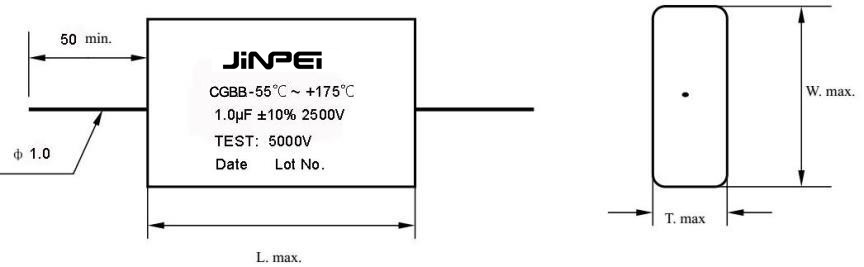

Dimensiynau: uned:
Rif ENGHRAIFFT
Cyflwyniad
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,foltedd uchel,tymheredd uchel,cylched cerrynt mawr. Fel cylched adborth amledd uchel,cylched cyseiniant amledd uchel a chylched pwls ac ati.
◆ Defnydd eang mewn lloeren,awyrofod,llong,offer meddygol,offer olew i lawr-twll,
peiriant weldio,offer meteleg ac ati.
