Cynwysyddion tantalwm gwlyb plwm echelinol ▏half wedi'u selio |CBDA
Cyfres CBDA cynwysorau electrolytig tantalwm gwlyb tiwbaidd hanner-seliedig
Gyda gwifrau echelinol pegynol yn cael eu nodweddu mewn maint bach, Gollyngiad DC isel, perfformiadau sefydlog a rhagorol, dibynadwyedd uchel a bywyd hir. CBDA
Mae'r gyfres yn cwrdd â gofynion safon diwydiant Electronig Tsieineaidd SJ/T10030-91,
a ddefnyddir yn eang mewn offer electronig ar gyfer cymwysiadau milwrol a sifil megis telathrebu, awyrofod a hedfan.
Nodweddion Cyffredinol
Amrediad Tymheredd Gweithredu: -55X3 ~+125<0(>85<0 gyda foltedd graddedig)
Ystod cynhwysedd: 1 uF ~3300uF
Goddefgarwch Capacitance: ± 20%, ± 10%
Foltedd: 6.3V ~ 125V
Gollyngiad DC: yn +20cC, 10^0.001CRVR neu 1 h.y. a(Pa un bynnag sydd fwyaf);
ar +85P a +125P, I0W0.0080CRVRneu 8 h.y. a(Pa un bynnag sydd fwyaf)

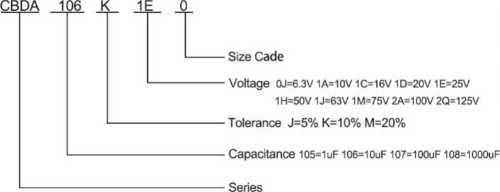

RHAN RHIF ENGHRAIFFT

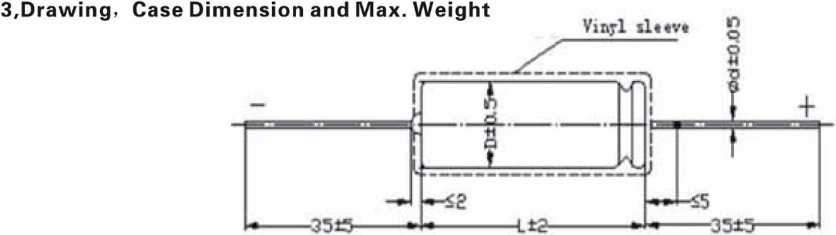

| Codiff | Max. pwysau(g) | D±0.5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Cynhwysedd Enwol, Foltedd. Derating Foltedd,Maint yr achos a'r Nodweddion Cyffredinol
| Foltedd Cyfradd | Derating Foltedd | Maint yr achos | Nghynhwysedd (mF) | DF(%)Uchafswm 25C85C125rhith | lmpedance( QE) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Nodweddion
Cyfres CBDA cynwysorau electrolytig tantalwm gwlyb tiwbaidd hanner-seliedig
Gyda gwifrau echelinol pegynol yn cael eu nodweddu mewn maint bach,
Gollyngiad DC isel, perfformiadau sefydlog a rhagorol, dibynadwyedd uchel a bywyd hir.
Mae Cyfres CBDA yn cwrdd â gofynion safon diwydiant Electronig Tsieineaidd SJ / T10030-91, a ddefnyddir yn eang mewn offer electronig ar gyfer cymwysiadau milwrol a sifil megis telathrebu, awyrofod a hedfan.
RoHS cydymffurfio
