Электролитические конденсаторы ▏85 ℃ 2000 часов ▏caib
Оснастка & Lug 2000 HRS, 85° C.
Fail-Safe, will fail open without flame if excessive voltage is applied
ROHS COMPARINT
Спецификации
| Предметы | Производительность | |||||||
| Диапазон рабочей температуры | -40°С ~ +85°С | |||||||
| Емкость терпимости | +20% (при 120 Гц, 20° C.) | |||||||
| Ток утечки (при 20 ° C.) | I = 0,02CV или 1,5 мА, в зависимости от того, что меньше. (после 5 минуты) Где, C= номинальная емкость в мкФ. V= номинальное рабочее напряжение постоянного тока в В. | |||||||
| Коэффициент рассеяния (Загар на 120 Гц, 20° C.) | Оцененное напряжение | 200 | 250 | 400 | 450 | |||
| Загар (максимум) | 0.15 | 0.15 | 0.20 | 0.20 | ||||
|
Низкие температурные характеристики (при 120 Гц) |
Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже. | |||||||
| Rated Vo | ltage | 200 | 250 | 400 | 450 | |||
| Импеданс
Соотношение |
Z.( | -25° C.)/Z.(+20° C.) | 4 | 4 | 8 | 8 | ||
| Z.( | -40° C.)/Z.(+20° C.) | 8 | 10 | 18 | 20 | |||
|
Нагрузочный жизненный тест |
Время испытания | 2,000 HRS | ||||||
| Изменение емкости | В пределах +20% исходного значения | |||||||
| Коэффициент рассеяния | Меньше, чем 200% указанного значения | |||||||
| Ток утечки | В пределах указанного значения | |||||||
| * Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы восстанавливаются до температуры 20°C после
номинальное напряжение, применяемое для 2,000 hrs at 85°C |
||||||||
|
Тест с сроком годности |
Время испытания | 1,000 HRS | ||||||
| Изменение емкости | В пределах +20% исходного значения | |||||||
| Коэффициент рассеяния | Меньше, чем 150% указанного значения | |||||||
| Ток утечки | В пределах указанного значения | |||||||
| * Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы восстанавливаются до температуры 20°C после
разоблачение их для 1,000 hrs at 85°Cwithout voltage applied. Номинальное напряжение должно быть приложено к конденсаторы перед измерениями (См. JIS C 5102) |
||||||||
|
Волновой ток & Частотные множители |
Фрейк. (Гц)
W.. V.. (V.) |
50/60 |
120 |
300 |
1K |
10K
вверх |
||
| Множитель | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Волновой ток &
Температурные множители |
Температура
( В ) |
40 | 60 | 70 | 85 | |||
| Множитель | 1.8 | 1.4 | 1.2 | 1.0 | ||||
|
Safety Fundtion Test Conditions |
1. DC reverse voltage test:
The capacitor is shall be connected in reverse polarity, and applied under specified working voltage. |
|||||||
| 2. DC over voltage test:
The rated voltage of 1.2 times shall be applied to the capacitor. |
||||||||
| Другие стандарты | Jis c 5101-4 | |||||||

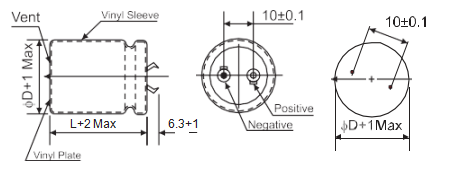

Захват терминал тип
Пример номера части
ФУНКЦИИ
◆ Snap-in & Lug 2000 HRS, 85° C.
◆ Fail-Safe, will fail open without flame if excessive voltage is applied
◆ RoHS Compliant
