Электролитические конденсаторы ▏105 ℃ 5000 часов ▏cava
ФУНКЦИИ
Оснастка, 105° C.
5,000 час жизни
Оснастка, 105° C.
5,000 час жизни
Спецификации
| Предметы | Производительность | |||||||
| Диапазон рабочей температуры | -25° C ~ +105 ° C. | |||||||
| Емкость терпимости | +20% (при 120 Гц, 20° C.) | |||||||
| Ток утечки (при 20 ° C.) | I = 0,01CV или 3 Ма, в зависимости от того, что меньше (после 5 минуты) Где, C= номинальная емкость в мкФ. V= номинальное рабочее напряжение постоянного тока в В. | |||||||
| Коэффициент рассеяния (Tanδ при 120 Гц, 20° C.) | Оцененное напряжение | 200 | 250 | 350 | 400 | 450 | ||
| Загар (максимум) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Низкие температурные характеристики (при 120 Гц) |
Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже. | |||||||
| Оцененное напряжение | 200 | 250 | 350 | 400 | 400 | |||
| Импеданс
Соотношение |
Z.(-25° C.)/Z.(+20° C.) | 4 | 4 | 4 | 8 | 8 | ||
|
Нагрузочный жизненный тест |
Время испытания | 5,000 HRS | ||||||
| Изменение емкости | В пределах +20% исходного значения | |||||||
| Коэффициент рассеяния | Меньше, чем 250% указанного значения | |||||||
| Ток утечки | В пределах указанного значения | |||||||
| * Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы восстанавливаются до температуры 20°C после
номинальное напряжение, применяемое для 5,000 часов при 105°C |
||||||||
|
Тест с сроком годности |
Время испытания | 1,000 HRS | ||||||
| Изменение емкости | В пределах +20% исходного значения | |||||||
| Коэффициент рассеяния | Меньше, чем 150% указанного значения | |||||||
| Ток утечки | В пределах указанного значения | |||||||
| * Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы восстанавливаются до температуры 20°C после выдержки.
их для 1,000 часов при 105°C без подачи напряжения. Перед измерениями к конденсаторам должно быть приложено номинальное напряжение. (См. JIS C 5102) |
||||||||
| Волновой ток & Частотные множители | Фрейк. (Гц) | 50/60 | 120 | 300 | 1K | 10K
вверх |
||
| Множитель | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Другие стандарты | Jis c 5101-4 | |||||||

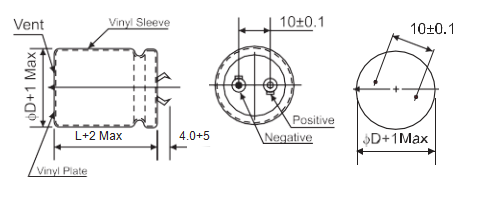

Захват терминал тип
Пример номера части
ФУНКЦИИ
◆ Имеет защелкивающийся разъем, который можно припаять непосредственно к печатной плате и не требует крепления для экономии времени обработки..
◆ Подходит для электронного оборудования с цепями среднего и высокого напряжения.. Доступны тип типа защелкивания терминала и типа выдувания.
◆ 5,000 Час жизни
