Радиальные лидерные керамические конденсатор | CCBA
ФУНКЦИИ
◆ Industry’s widest range- 0.47pF to 10uF, tolerances to 1%
◆ Space-saving radial leaddesign
◆ COG (Npo), X7r, Коэффициенты температуры Z5U и Y5V
◆Tape and reel packaging available
◆ Standard industry sizes
◆ High voltage models available
◆ Cut and formed leads available

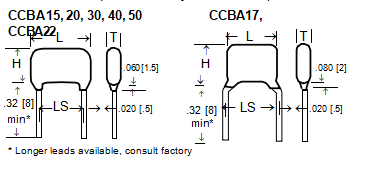

РАЗМЕРЫ
| Jinpei Type | L Max. | H Max. | T Max. | ЛС ±.024 [0.6] |
| CCBA15 | .165 [4.2] | .150 [3.81] | .150 [3.81] | .100 [2.5] |
| CCBA17 | .150 [3.81] | .150 [3.81] | .150 [3.81] | .200 [5.0] |
| CCBA20 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .100 [2.5] |
| CCBA22 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .200 [5.0] |
| CCBA30 | .300 [7.62] | .217 [5.5] | .150 [3.80] | .200 [5.0] |
| CCBA40 | .413 [10.5] | .394 [10] | .165 [4.2] | .217 [5.5] |
| * CCBA50 | .492 [12.5] | .433 [11] | .165 [4.2] | .295 [7.5] |
BODY STYLE (additional styles available)
DIELECTRIC CHARACTERISTICS (типичный)
| ЭЛЕМЕНТ | (NPO N) | X7R B | Y5V F (Z5U M) 2 |
| Капля. Диапазон, Значения E12 | 0.47 пф- 0.1uf | 330 пф – 1uf | 1,000 pF -10uF |
| Емкость терпимости | <10пф: ± .1pf, .25пф, .5пф (std)
³10pF: ± 1%, ± 2%, ± 5%(std), ± 10% |
± 5%, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Диапазон рабочей температуры | -55° C до +125 ° C. | -55° C до +125 ° C. | -30° C до +85 ° C. |
| Температурные характеристики | 0 ± 30 частей на чайцах/° C. 3 | ± 15% максимум по сравнению с диапазоном TEMP | +22%/-82% (+22%/-56%)
Макс за эксплуатационную температуру |
| Старение (Потеря крышки/десятилетие) | незначительный | 2% | 7% |
| Напряжение коф (DC@ max V) | незначительный | -50% До+10% тип | -80% До+20% тип |
| Коэффициент рассеяния (1КГц,25° C.) | 0.15% (+25° C. & +125° C.)
1.0VRMS, 1МГц для ценностей<1000пф |
2.5% Максимум, 1VRMS | 4.0% Максимум. 0.5 VRMS |
| Сопротивление изоляции 25 ° C. (MIL-STD-202-Метод-302) | 100GW or 1000MW-uF whichever is less | 100GW or 1000MW-uF whichever is less | 10GW or 1000MW-uF whichever is less |
| Диэлектрическая прочность | 3x Rated VDC | 3x Rated VDC | 3x Rated VDC |
| Жизненный тест (1000 часы) | 2x Rated напряжение @+125 ° C
округ Колумбия<3% или 0,25PF парик |
2x Номинальное напряжение при +125 ° C
округ Колумбия<20% |
1.5x Номинальное напряжение при +85 ° C
округ Колумбия<30% |
Диапазон емкости
| Jinpei TYPE | WVDC1 | STANDARD CAPACITANCE RANGE 1 | ||
| (NPO N )
Std. tol. = 5% |
X7R B
Std. tol. = 10% |
Y5V Фон(Z5U М) 2
Std. tol. = 20% |
||
| CCBA15, CCBA17 | 25
50 100 |
0.47 – 3300пф
0.47 – 2200пф 0.47 – 1000пф |
100пф- 0.22uf
100пф- 0.1uf 100пф- 0.047uf |
.01uf – 1.2uf
.01uf – 1uF 1000pF – 0.1uf |
| CCBA20,
CCBA22 |
25
50 100 |
0.47 – 6800пф
0.47 – 4700пф 0.47 – 3900пф |
100пф- 1uf
100пф- 0.47uf 100пф- 0.1uf |
.01uf – 1.2uf
.01uf – 1uf .01uf – 0.33uf |
|
CCBA30 |
25 | 10 – 10,000пф | 470пф- 1uf | .1uf – 1.5uf |
| 50 | 10 – 6800пф | 470пф – 1uf | .1uf – 1.5uf | |
| 100 | 5 – 4700пф | 100пф – 0.22uf | .1uf – 1.0uf | |
|
CCBA40 |
25 | 10 – 47,000пф | 1000пф – 1uf | .68uf – 4.7uf |
| 50 | 10 -27,000пф | 1000пф – 1uf | .68uf – 3.3uf | |
| 100 | 5 -22,000пф | 100пф – 0.47uf | .68uf – 2.2uf | |
|
CCBA50 |
25 | 1000пф – 0.1uf | .01uf – 2.2uf | 1uf – 10uf |
| 50 | 1000пф- 0.047uf | .01uf – 2.2uf | 1uf – 6.8uf | |
| 100 | 1000пф- 0.033uf | .01uf – 1uf | 1uf – 2.2uf | |
1 Expanded range available, consult factory
2 Y5V is standard, Z5U is avail. (Y5V & Z5U are considered interchangeable)
3 ±60ppm <10пф
ВВЕДЕНИЕ
High-density multilayer construction enables superior
performance and capacitance range. Proprietary flame retardant
epoxy coating ensures optimum environmental protection and
dielectric strength. Нестандартные значения, в- creased voltage
ratings, Пользовательская маркировка, военный показ, резать & сформированные лиды,
и т. д., доступны. Сопоставленные наборы и сети также доступны.
