SMD Алюминиевые электролитические конденсаторы ▏AEC-Q200 ▏CAGC

ФУНКЦИИ
Standard 105℃, 2,000 часы гарантированы
Voltage Range 6.3 Vdc ~ 450vdc, 4Φ ~ 18Φ
Capacitance Range 1µF ~ 8,200 мкФ
Automotive version available, TS-16949

Datasheet-For-SMD-Aluminum-Electrolytic-Capacitors-▏AEC-Q200-▏CAGC.pdf (3501 Загрузки )

ЧАСТЬ ЧИСЛО ПРИМЕР

Спецификации

Предметы	Производительность
Диапазон рабочей температуры	6.3 ~ 100 В.							160 ~ 450 В.
	-55 ° C ~ +105 ° C.							-40° C ~ +105 ° C.
Емкость терпимости	Стандартный (+20% (при 120 Гц, 20˚С), Option + 10% (при 120 Гц, 20° C.)
Ток утечки(при 20˚С)	Оцененное напряжение	6.3 ~ 100 В.							160 ~ 450 В.
	Время	после 2 минуты							после 5 минуты
	Размер корпуса	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	Ток утечки	I = 0,01CV или 3 А, что бы ни было больше					I = 0.03CV or 4 А, что бы ни было больше					я = 0,04КВ + 100 А
	Где, C = rated capacitance in µF V = rated DC working voltage in V
Коэффициент рассеяния (Тан δ при 120 Гц, 20˚С)	Оцененное напряжение	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	When the capacitance exceeds 1,000µF, 0.02 shall be added every 1,000µF increase.
Низкие температурные характеристики (при 120 Гц)	Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже.
	Оцененное напряжение					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	Коэффициент импеданса	Z. (-25˚С)/Z.(+20˚С)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		Z.(-55/-40˚С)/Z.(+20˚С)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
Выносливость	Время испытания		2,000 HRS
	Изменение емкости		В пределах +25% of initial value for ɸ D < 6.3мм; В пределах + 20% of initial value for ɸ D > 8мм
	Коэффициент рассеяния		Меньше, чем 300% of specified value for ɸ D < 6.3мм; less than 200% of specified value for ɸ D > 8мм
	Ток утечки		В пределах указанного значения
	∗The above specifications shall be satisfied when the cаpacitors are restored to 20˚C аfter номинальное напряжение, применяемое для 2,000 hrs at 105˚C
Тест с сроком годности	Время испытания: 1,000 часы; other items are the same as those for the Endurance. А rated voltage shall be applied to the capacitors before the measurements for 160 ~ 450 В. (См. JIS C 5101-4 4.1).
Волновой ток & Частотные множители	Фрейк. (Гц) Капля. (мкФ)		50		120		1k		10k
	Под 1,000		0.80		1.00		1.25		1.40
	1,000 < В < 8,200		0.85		1.00		1.15		1.25

ИЗМЕРЕНИЕ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА

мкФ	V.dc	6.3V. (0Дж)		10V. (1А)		16V. (1В)		25V. (1Эн)		35V. (1V.)		50V. (1ЧАС)		63V. (1Дж)		100V. (2А)
мкФ	Код	ФД х Д	магистр	ФД х Д	магистр	ФД х Д	магистр	ФД х Д	магистр	Ф Д х Д	магистр	Φ Д xL	магистр	ФД х Д	магистр	ФД х Д	магистр
1	010											4 х 5.7	8	4 х 5.7	8
2.2	2Р2											4 х 5.7	12	4 х 5.7	12
3.3	3Р3											4 х 5.7	14	5 х 5.7	17
4.7	4Р7							4 х 5.7	17	4 х 5.7	17	5 х 5.7	20	6.3 х 5.7	22
10	100					4 х 5.7	20	4 х 5.7	20	5 х 5.7	27	6.3 х 5.7	32	6.3 х 5.7	32
22	220	4 х 5.7	22	4 х 5.7	22	5 х 5.7	30	5 х 5.7	30	6.3 х 5.7	44	6.3 х 5.7	38	6.3 х 7.7	58	8 х 10	100
33	330	5 х 5.7	34	5 х 5.7	34	5 х 5.7	34	6.3 х 5.7	46	6.3 х 5.7	46	6.3 х 7.7	65	8 х 10	140	10 х 10	150
47	470	5 х 5.7	38	5 х 5.7	38	6.3 х 5.7	48	6.3 х 5.7	48	6.3 х 7.7	80	6.3 х 7.7	70	8 х 10	170	12.5 х 13.5	250
100	101	6.3 х 5.7	69	6.3 х 5.7	69	6.3 х 5.7	69	6.3 х 7.7	100	8 х 10	240	8 х 10	210	10 х 10.3	310	12.5 х 13.5	380
220	221	6.3 х 7.7	120	6.3 х 7.7	120	6.3 х 7.7	120	8 х 10 10 х 7.7	270 270	8 х 10	270	10 х 10.3	330	12.5 х 13.5	470	16 х 16.5	450
330	331	8 х 10	290	8 х 10	290	8 х 10 10 х 7.7	290 290	8 х 10	290	10 х 10	370	12.5 х 13.5	490	16 х 16.5	650	18 х 16.5 16 х 21.5	590 750
470	471	8 х 10	320	8 х 10 10 х 7.7	320 320	10 х 10	380	10 х 10	380	12.5 х 13.5	520	12.5 х 16	550	16 х 16.5	700	18 х 21.5	980
1,000	102	10 х 10	410	10 х 10.3	410	12.5 х 13.5	550	12.5 х 16	550	16 х 16.5	800	18 х 16.5	990
2,200	222	12.5 х 13.5	680	12.5 х 13.5	680	16 х 16.5	900	16 х 16.5	900	18 х 16.5	1,050
3,300	332	12.5 х 16	850	16 х 16.5	950	16 х 16.5	950	18 х 16.5 16 х 21.5	1,150 1,200
3,300	332	12.5 х 16	850	16 х 16.5	950	16 х 16.5	950	18 х 16.5 16 х 21.5	1,150 1,200
4,700	472	16 х 16.5	1,000	16 х 16.5	1,000	18 х 16.5 16 х 21.5	1,225 1,275	18 х 21.5	1,300
4,700	472	16 х 16.5	1,000	16 х 16.5	1,000	18 х 16.5 16 х 21.5	1,225 1,275	18 х 21.5	1,300
6,800	682	18 х 16.5 16 х 21.5	1,290 1,350	18 х 16.5 16 х 21.5	1,290
6,800	682	18 х 16.5 16 х 21.5	1,290 1,350	18 х 16.5 16 х 21.5	1,350
8,200	822	18 х 21.5	1,450	18 х 21.5	1,450

мкФ	V.dc	160V. (2В)		200V. (2Дюймовый)		250V. (2Эн)		400V. (2Глин)		450V. (2W.)
мкФ	Код	Ф Д х Д	магистр	Φ Д xL	магистр	Φ Д xL	магистр	Д х Д	магистр	Д х Д	магистр
3.3	3Р3					12.5 х 13.5	60			12.5 х 13.5	40
4.7	4Р7					12.5 х 13.5	65	12.5 х 13.5	45	12.5 х 13.5	45
10	100			12.5 х 13.5	80	12.5 х 13.5	70	12.5 х 13.5	50	12.5 х 16	75
22	220			12.5 х 16	10	12.5 х 13.5	105	16 х 16.5	85	16 х 16.5	85
33	330	12.5 х 13.5	95	12.5 х 16	120	16 х 16.5	180	18 х 16.5	100	18 х 16.5	100
47	470	16 х 16.5	240	16 х 16.5	220	16 х 16.5	220	18 х 21.5	130
100	101	16 х 16.5	250	18 х 16.5	280	18 х 16.5	260

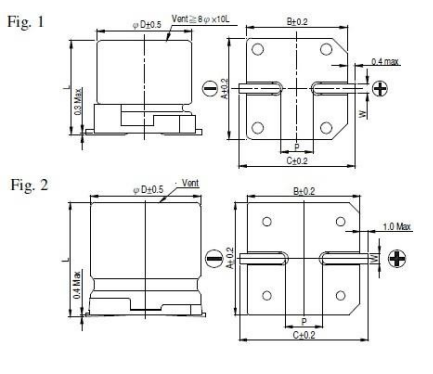

Расстояние расстояния и диаметр

Дюймовый	Л	А	Беременный	В	W.	П±0.2	инжир. Нет.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

ФУНКЦИИ

◆ Standard 105℃,2,000 часы гарантированы
◆ Voltage Range 6.3 Vdc ~ 450vdc,4Φ ~18Φ
◆ CapacitanceRange1µF~ 8,200 мкФ
◆ Automotive versionavailable,TS-16949
◆ Rohs Completiant
