Электролитические конденсаторы с высоким пульсом ▏5000 часов ▏cada

ФУНКЦИИ

Долговечность, 105° C., 5,000 гарантированный час
Меньший размер с большим допустимым током пульсации
ТонкийТип

Техническое описание электролитических конденсаторов с высокой пульсацией-▏5000Hrs-▏CADA.pdf (3262 Загрузки )

Спецификации

Предметы	Производительность
Жизнь	в 105 ° C. 5,000 Часы
Рабочая температура.	400V.						420 ~ 450 В.
	-40 ° C ~ +105 ° C.						-25 ° C ~ +105 ° C.
Емкость терпимости	+20% (при 120 Гц, 20 °С)
Ток утечки (в 20 ° C.)	Время		после 5 минуты
	Ток утечки		резюме < 1,000 Я = 0,03КВ + 15(µa)					резюме > 1,000 Я = 0,02КВ+25 ( А)
	Где c = номинальная емкость в µf. V = рейтинг DC Рабочее напряжение в V.
Коэффициент рассеяния (Тан δ при 120 Гц, 20° C.)	Оцененное напряжение		400	420	450
	Тан δ (максимум)		0.24	0.24	0.24
Низкие температурные характеристики (при 120 Гц)	Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже.
	Оцененное напряжение				400	420	450
	Импеданс	Z. (-25° C.) / Z. (+20 ° C.)			5	6	6
	Соотношение	Z. (-40° C.) / Z. (+20° C.)			6	—	—
Нагрузочный жизненный тест	Время испытания			5,000 часы
	Изменение емкости			В пределах + 20% исходного значения
	Коэффициент рассеяния			Меньше, чем 200% указанного значения
	Ток утечки			В пределах указанного значения
	* Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы будут восстановлены до нормального состояния. 20 °C после подачи номинального напряжения с номинальным током пульсаций в течение 5,000 HRS в 105 ° C..
	Время испытания			1,000 часы
Тест с сроком годности	Изменение емкости			В пределах + 20% исходного значения
	Коэффициент рассеяния			Меньше, чем 200% указанного значения
	Ток утечки			В пределах указанного значения
	* Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы будут восстановлены до нормального состояния. 20 °C после выдержки их в течение 1,000 HRS в 105 °C без приложенного напряжения. Номинальное напряжение должно быть приложено к конденсаторам перед измерениями. (См. JIS C 5101-4 4.1).
Волновой ток & Частотные множители	Фрейк. (Гц)		60	120	500	1k	10k
	Множители		0.80	1.00	1.25	1.40	1.50
Другие стандарты	Jis c 5101-4

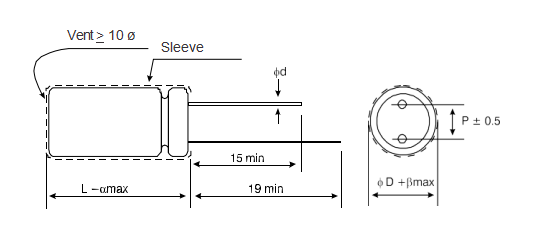

РАЗМЕРЫ Единица: мм

φd	10	12.5	16	18
П	5.0	5.0	7.5	7.5
φd	0.6		0.8
а	2.0
Ведущий	0.5

РАЗМЕРЫ & РАЗРЕШЕНО ПУЛЬСНОСТЬ ТЕКУЩИЙ

V.. округ Колумбия	Капля. (мкФ)	10ж			12.5ж			16ж			18ж
		φD x L	Волновой ток		φD x L	Волновой ток		φD x L	Волновой ток		φD x L	Волновой ток
		φD x L	120 Гц	100к Гц	φD x L	120 Гц	100к Гц	φD x L	120 Гц	100к Гц	φD x L	120 Гц	100к Гц
400V. (2Глин)	33	10 х 35	320	480
	39	10 х 40	380	570	12.5 х 30	380	570
	47	10 х 45	425	638
	56	10 х 50	490	735	12.5 х 35	475	713
	68				12.5 х 40	550	825	16 х 31.5	530	795
	82				12.5 х 45	615	923	16 х 35.5	605	908
	100				12.5 х 50	690	1,035	16 х 40	740	1,110
	120							16 х 45	795	1,193	18 х 36	730	1,095
	150							16 х 50	865	1,300	18 х 45	910	1,365
420V. (2П)	33	10 х 40	350	525
	39	10 х 45	390	585	12.5 х 30	380	570
	47	10 х 50	445	668	12.5 х 35	410	615
	56				12.5 х 40	490	735	16 х 31.5	475	713
	68				12.5 х 45	560	840	16 х 35.5	550	825
	82				12.5 х 50	625	938	16 х 40	630	945
	100							16 х 45	750	1,125	18 х 36	675	1,013
	120							16 х 50	865	1,298	18 х 40 18 х 45	810 825	1,238 1,215
	150										18 х 45 18 х 50	950 950	1,425 1,425
450V. (2W. )	33	10 х 45	315	475	12.5 х 30	350	525
	39	10 х 50	360	545	12.5 х 35	400	600
	47				12.5 х 40	425	683	16 х 31.5	455	683
	56				12.5 х 45	500	750	16 х 35.5	560	750
	68				12.5 х 50 12.5 х 50	540 625	810 938	16 х 40 16 х 35.5	590 530	885 795
	82							16 х 45	675	1,013	18 х 36 18 х 32	645 585	968 875
	100							16 х 50	785	1,178	18 х 40 18 х 36	740 685	1,110 1,025
	120										18 х 45 18 х 40	825 790	1,238 1,185
	150										18 х 50	950	1,425

ФУНКЦИИ
◆ Долгий срок службы,105° C.,5,000часы гарантированы
◆ Меньший размер с большим допустимым током пульсаций
◆ Тонкий тип

◆ Соответствует RoHS
