Электролитические конденсаторы с низким содержанием ESR ▏200 ~ 450 В ▏CADC

ФУНКЦИИ
105В, 5000 часы гарантированы
Низкий ЭСР, подходит для импульсных источников питания, UPS, Балласт
Меньший размер с большим допустимым пульсирующим током

Техническое описание электролитических конденсаторов с низким ESR-▏200450V-▏CADC.pdf (3460 Загрузки )

Спецификации

Элемент	Производительность
Диапазон номинального напряжения	200 ~ 400В									450V.
Рабочая температура.	-40°С ~+105°С									-25°С ~+105°С
Допуск емкости	± 20% (120Гц, 20° C.)
	Время		После 5 минуты
Ток утечки (при 20 ° C.)	Ток утечки		CV1000							CV1000
			Я = 0,03КВ (магистр)							Я = 0,03КВ (магистр)
	Где, C= номинальная емкость в мФ. V= номинальное рабочее напряжение постоянного тока в В.
Коэффициент рассеяния Tan d при 120 Гц, 20° C.	Оцененное напряжение		200	250		350		400		450
	Танд (максимум)		0.20	0.20		0.24		0.14		0.24
Низкие температурные характеристики (при 120 Гц)	Оцененное напряжение				200		250		350		400	450
	Коэффициент импеданса	(-25° C.)/(+20° C.)			3		3		3		5	6
		(-40° C.)/(+20° C.)			4		4		4		6
	Коэффициент импеданса не должен превышать значений, указанных в таблице выше..
Нагрузочный жизненный тест	Время испытания		5000 часы
	Изменение емкости		В пределах ±20% от первоначального значения
	Коэффициент рассеяния		Меньше, чем 200% указанного значения
	Ток утечки		В пределах указанного значения
	Вышеуказанные характеристики должны удовлетворяться, когда конденсаторы восстанавливаются до температуры 20°C после подачи напряжения с номинальным пульсирующим током. 5000 часы при 105°C.
Тест с сроком годности	Время тестирования: 1000 часы; другие элементы такие же, как и для испытания на долговечность.
Волновой ток & Частотные множители	Фрейк. (Гц) Дюймовый (мм)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Другие стандарты	Jis c 5101-4

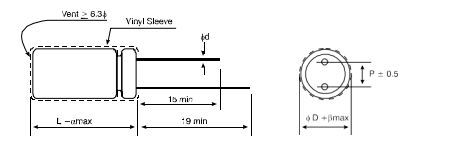

РАЗМЕРЫ Единица: мм

Дюймовый	10	12.5	16	18
П	5.0		7.5
дюймовый	0.6		0.8
а	1.5
беременный	0.5

РАЗМЕРЫ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА

Измерение: Д х Д (мм) Волновой ток: мА/среднеквадратичное значение при 120 Гц, 105° C.

V.dc Содержание млн	200V. (2Дюймовый)			250V. (2Эн)			350V. (2V.)			400V. (2Глин)			450V. (2W.)
	Д х Д	Волновой ток		Д х Д	Волновой ток		Д х Д	Волновой ток		Д х Д	Волновой ток		Д х Д	Волновой ток
	Д х Д	120Гц	100КГц	Д х Д	120Гц	100КГц	Д х Д	120Гц	100КГц	Д х Д	120Гц	100КГц	Д х Д	120Гц	100КГц
2.2										10 х 16	35	140
3.3							10 х 16	37.5	150	10 х 16	37.5	150	10 х 16	38	150
4.7							10 х 16	47	180	10 х 16	47	180	10 х 16	45	180
6.8							10 х 16	47.5	190	10 х 16	72.5	290	10 х 20	55	220
10	10 х 16	47.5	190	10 х 16	47.5	190	10 х 20	55	220	10 х 20	62.5	250	12.5 х 20	98	280
22	10 х 20	80	320	12.5 х 20	137	390	12.5 х 25	147	420	12.5 х 25	147	420	16 х 25	182	520
33	12.5 х 20	154	440	12.5 х 20	147	420	16 х 25	193	550	16 х 25	193	550	16 х 31.5	217	620
47	12.5 х 25	200	570	16 х 25	217	620	16 х 31.5	245	700	16 х 31.5	245	700	18 х 31.5	277	790
68	16 х 25	259	740	16 х 25	259	740	18 х 31.5	273	780	18 х 31.5	273	780	18 х 40	357	1020
100	16 х 25	319	910	16 х 31.5	350	1000	18 х 35.5	368	1050	18 х 40	385	1100
120	16 х 31.5	361	1030	18 х 31.5	399	1140	18 х 40	403	1150	18 х 45	420	1200
150	16 х 31.5	424	1210	18 х 35.5	473	1350
180	18 х 31.5	490	1400	18 х 40	536	1530
220	18 х 35.5	578	1650	18 х 45	623	1780
270	18 х 40	648	1850
330	18 х 45	735	2100

ФУНКЦИИ
◆ 105С,5000 часы гарантированы
◆ Низкая СОЭ, подходитдля импульсных источников питания,
UPS, Балласт
◆ Меньший размер с большим допустимым током пульсации

◆ Соответствует RoHS
