Общие электролитические конденсаторы ▏85 ℃ 2000 ~ 3000 часов ▏CAFB
ФУНКЦИИ
85℃, 2000часы для Диа < 8мм, 3000часов Диа > 10мм
Стандартная серия общего назначения
Заменяет RC, РЭ & Серия РХ
85℃, 2000часы для Диа < 8мм, 3000часов Диа > 10мм
Стандартная серия общего назначения
Заменяет RC, РЭ & Серия РХ
Спецификации
| Элемент | Производительность | |||||||||||||||||||||||||||||
| Рабочая температура. | -40°С ~ +85°С | |||||||||||||||||||||||||||||
| Емкость терпимости | ± 20% (120Гц, 20° C.) | |||||||||||||||||||||||||||||
|
Ток утечки (при 20 ° C.) |
Оцененное напряжение | < 100V. | >100V. | |||||||||||||||||||||||||||
| Время | После 2 минуты | После 5 минуты | ||||||||||||||||||||||||||||
|
Ток утечки |
I = 0,01CV или 3 (мкА)
что бы ни было больше |
резюме < 1000
Я = 0,03КВ + 15(мкА) |
резюме > 1000
Я = 0,02КВ + 25(мкА) |
|||||||||||||||||||||||||||
| Где C = номинальная емкость в Ф.. V = номинальное рабочее напряжение постоянного тока в В. | ||||||||||||||||||||||||||||||
| Оцененное напряжение | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||||||
| Коэффициент рассеяния Tanδ
при 120 Гц, 20° C. |
Тан δ (максимум) | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.08 | 0.12 | 0.14 | 0.17 | 0.20 | 0.25 | 0.25 | |||||||||||||||
| Когда емкость превышает 1000 мкФ, 0.02 добавляется на каждые 1000 мкФ увеличения. | ||||||||||||||||||||||||||||||
|
Низкие температурные характеристики (при 120 Гц) |
Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже. | |||||||||||||||||||||||||||||
| Оцененное напряжение | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 550 | ||||||||||||||||
|
Импедансное радио |
Z.(-25° C.) | φd<16 | 6 | 4 | 3 | 3 | 2 | 2 | 2 | 2 |
3 |
6 |
8 |
12 |
14 |
16 |
||||||||||||||
| /Z.(+20° C.) | φd>16 | 8 | 6 | 4 | 4 | 3 | 3 | 3 | 3 | |||||||||||||||||||||
| Z.(-40° C.) | φd<16 | 10 | 8 | 6 | 6 | 4 | 3 | 3 | 3 | 4 | 8 | 10 | 10 | 10 | 10 | |||||||||||||||
| /Z.(+20° C.) | φd>16 | 18 | 16 | 12 | 10 | 8 | 8 | 6 | 6 | |||||||||||||||||||||
|
Испытание на долговечность при 20°C (после того, как номинальное напряжение наносится при температуре 85°C для 2000 |
Время испытания | 2000часы(3000часов для φ D > 10мм) |
Срок годности при 20°C после воздействия 85 для 1000 часы с |
Время испытания | 1000часы | |||||||||||||||||||||||||
| Изменение емкости | В пределах < ±20% от первоначального значения | Изменение емкости | В пределах < ±20% от первоначального значения | |||||||||||||||||||||||||||
| Коэффициент рассеяния | Меньше, чем 200% особой ценности | Коэффициент рассеяния | Меньше, чем 200% особой ценности | |||||||||||||||||||||||||||
| / 3000 часы) | Ток утечки | В пределах указанного значения | нет напряжения | Ток утечки | В пределах указанного значения | |||||||||||||||||||||||||
|
Волновой ток & Частотные множители |
Фрейк. (Гц)
Капля. (μf) |
60
(50) |
120 |
500 |
1K |
10K
вверх |
||||||||||||||||||||||||
| Под 100 | 0.70 | 1.00 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||||||
| 100 к 1000 | 0.75 | 1.00 | 1.20 | 1.30 | 1.35 | |||||||||||||||||||||||||
| 1000 и выше | 0.80 | 1.00 | 1.10 | 1.12 | 1.15 | |||||||||||||||||||||||||
| Волновой ток & Температурные множители | Температура (° C.) | Под 50 | 70 | 85 | ||||||||||||||||||||||||||
| Множители | 1.78 | 1.4 | 1.00 | |||||||||||||||||||||||||||
| Стандарты | Соответствует характеристике W стандарта JIS C. 5141 | |||||||||||||||||||||||||||||
ИЗМЕРЕНИЕ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА
Волновой ток :мА/среднеквадратичное значение при 120 Гц, 85° C.
| V.dc
м Фон Код |
6.3V. (О Джей) | 10V. (1А) | 16V. (1В) | 25V. (1Эн) | 35V. (1V.) | 50V. (1ЧАС) | 63V. (1Дж) | 100V. (2А) | |||||||||
| ФД х Д | магистр | ФД хL | магистр | ФД х Д | магистр | ФД х Д | магистр | ФД х Д | магистр | ФД х Д | магистр | ФД х Д | магистр | ФД х Д | магистр | ||
| 0.1 | 0Р1 | 5 х 11 | 1.5 | 5 х 11 | 3 | 5 х 11 | 3 | ||||||||||
| 0.2 | Р22 | 5 х 11 | 3.5 | 5 х 11 | 5 | 5 х 11 | 5.8 | ||||||||||
| 0.3 | Р33 | 5 х 11 | 5 | 5 х 11 | 8 | 5 х 11 | 8.8 | ||||||||||
| 0.5 | Р47 | 5 х 11 | 7 | 5 х 11 | 10 | 5 х 11 | 12 | ||||||||||
| 1.0 | 10 | 5 х 11 | 15 | 5 х 11 | 17 | 5 х 11 | 22 | ||||||||||
| 2.2 | 2Р2 | 5 х 11 | 29 | 5 х 11 | 28 | 5 х 11 | 33 | ||||||||||
| 3.3 | 3Р3 | 5 х 11 | 35 | 5 х 11 | 34 | 5 х 11 | 40 | ||||||||||
| 4.7 | 4Р7 | 5 х 11 | 31 | 5 х 11 | 40 | 5 х 11 | 42 | 5 х 11 | 45 | 5 х 11 | 48 | ||||||
| 10 | 100 | 5 х 11 | 49 | 5 х 11 | 54 | 5 х 11 | 58 | 5 х 11 | 65 | 5 х 11 | 70 | 5 х 11
6.3 х 11 |
59
80 |
||||
| 22 | 220 | 5 х 11 | 70 | 5 х 11 | 75 | 5 х 11 | 80 | 5 х 11 | 87 | 5 х 11 | 95 | 6.3 х 11 | 115 | 6.3 х 11
8 х 11.5 |
115
135 |
||
| 33 | 330 | 5 х 11 | 72 | 5 х 11 | 84 | 5 х 11 | 90 | 5 х 11 | 97 | 5 х 11
6.3 х 11 |
108
115 |
5 х 11
6.3 х 11 |
136
163 |
6.3 х 11
8 х 11.5 |
140
340 |
8 х 11.5
10 х 16 |
145
195 |
| 47 | 470 | 5 х 11 | 90 | 5 х 11 | 100 | 5 х 11 | 110 | 5 х 11 | 115 | 5 х 11
6.3 х 11 |
130
145 |
6.3 х 11 | 165 | 6.3 х 11
8 х 11.5 |
170
397 |
10 х 13
10 х 16 |
235
255 |
ИЗМЕРЕНИЕ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА
Волновой ток :мА/среднеквадратичное значение при 120 Гц, 85° C.
* = Квартира (невентилируемый) резиновая пробка.
Остальные агрегаты выполнены с приподнятыми (выпущенный) резиновая пробка
.
Пример номера части
КАФБ 471 М 1В БК 100 125
Расстояние расстояния и диаметр
| φd | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 | 22 | 25 |
| П | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 | 10 | 12.5 |
| φd | 0.5 | 0.6 | 0.8 | 1.0 | |||||
| а | 1.0 | 1.5 | 2.0 | ||||||
| беременный | 0.5 | ||||||||
КАК ДЕЛАТЬ А ЧАСТЬ ЧИСЛО
- Ряд:КАФБ
- Емкость: Номинальная емкость в мкФ представлена трехзначным числом.. Первые две цифры обозначают значащие цифры номинальной емкости, а третья цифра указывает количество нулей, следующих за ними. Десятичная точка обозначается заглавной буквой R.. Пожалуйста, обратитесь к следующему примеру.
мкФ 0.1 0.47 1 4.7 10 47 100 470 1000 4700 10000 Номер детали 0Р1 Р47 010 4Р7 100 470 101 471 102 472 103 - Терпимость: (20% IТипичный)
Код K М Т W. Терпимость + 10% + 20% + 50% /-10% + 100% /-10% - Оцененное напряжение: Напряжение в вольтах (V.) представлен двухзначным кодом, показывающим номинальное рабочее напряжение, указанное следующим образом.:
Напряжение (Wv) 6.3 10 16 25 35 40 50 63 80 100 160 200 250 350 400 450 Код 0Дж 1А 1В 1Эн 1V. 1Глин 1ЧАС 1Дж 1K 2А 2В 2Дюймовый 2Эн 2V. 2Глин 2W. - Формирование свинца &Упаковка
Код Описание лида Упаковка до нашей эры Гибочная резка Массовая упаковка БК Прямой вывод Массовая упаковка СС Резка свинца Массовая упаковка ФК Формирование свинца & Резка Массовая упаковка ФФ Формирование свинца Массовая упаковка СК Оснастка & Резка Массовая упаковка СД Катодный свинцовый бисер Массовая упаковка Сан-Франциско Оснастка, Формирование & Резка Массовая упаковка на Прямой вывод Лента & Боеприпасы ОБЛИЦОВКА Формирование свинца Лента & Боеприпасы СР Прямой вывод Лента & Катушка ТР Формирование свинца Лента & Катушка
- CanSize
Диаметр (мм)х10 & Длина (мм)х10. Может Размер 063110, представляет собой диаметр 6,3 мм и длину 11 мм..
- Тип проволоки и втулки*
= (Пропускать) Вести (Pb) Бесплатный провод & ПВХ рукав
`P = свинец (Pb) Бесплатный провод & ПЭТ-рукав
*Примечание: Все стандартные алюминиевые электролитические конденсаторы RFE являются свинцовыми. (Pb) бесплатно и соответствует RoHS. ПЭТ-рукав доступен для этих компаний.
для которых также требуется продукт без ПВХ.

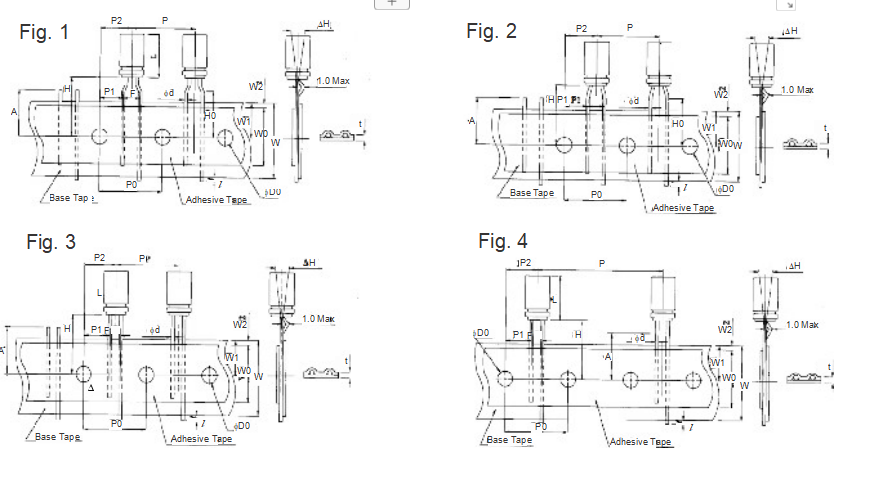

СВИНЦОВАЯ ЛЕНТА & ХАРАКТЕРИСТИКИ УПАКОВКИ
Спецификация ленты для радиального типа вывода
| Упаковка | ОБЛИЦОВКА,ТР (инжир. 1) | на, СР (инжир. 2, 3, 4) | ||||||||||||||||||
| Л | L ≤ 7 мм | Д ≥ 7 мм | L ≤ 7 мм | Д ≥ 7 мм | ||||||||||||||||
| ФД
Символ |
ж 3 |
ж 4 |
ж 5 |
ф6.3 |
ж 8 |
ж 5 |
ж 6.3 |
ж 8 |
ж 3 |
ж 4 |
ж 5 |
ж 6.3 |
ж 8 |
ж 5 |
ж 6.3 |
ж 8 |
Тол. |
ж 10 |
ж 13 |
Тол. |
| ФД | 0.4 | 0.45 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 0.4 | 0.45 | 0.45 | 0.45 | 0.45 | 0.5 | 0.5 | 0.6 | ± 0.05 | 0.6 | 0.6 | ± 0.05 |
| Фон | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 2.5 | 2.5 | 2.5 | 2.5 | 3.5 | 2.5 | 2.5 | 3.5 | -0.2/+0.8 | 5.0 | 5.0 | -0.2/+0.8 |
| П | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | ± 1.0 | 12.7 | 25.4 | ± 1.0 |
| Р0 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | ± 0.2 | 12.7 | 12.7 | ± 0.30 |
| П2 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | ± 1.0 | 6.35 | 6.35 | ± 1.3 |
| П1 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 5.1 | 5.1 | 5.1 | 5.1 | 4.6 | 5.1 | 5.1 | 4.6 | ± 0.5 | 3.85 | 3.85 | ± 0.7 |
| ЧАС | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 18.5 | 18.5 | 20.0 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 18.5 | 18.5 | 18.5 | ± 0.75 | 18.5 | 18.5 | ± 0.75 |
| Н0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | — | — | — | — | — | — | — | — | ± 0.5 | — | — | ± 0.5 |
| W. | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | ± 0.5 | 18.0 | 18.0 | ± 0.5 |
| П0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | Мин | 12.0 | 12.0 | Мин. |
| W1 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | ± 0.5 | 9.0 | 9.0 | ± 0.5 |
| W2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | Максимум. | 1.5 | 1.5 | Максимум. |
| е Д0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | ± 0.2 | 4.0 | 4.0 | ± 0.2 |
| Т | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | ± 0.2 | 0.7 | 0.7 | ± 0.2 |
| ЧАС | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ± 1.0 | 0 | 0 | ± 1.0 |
| л | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | Максимум. | 1.0 | 1.0 | Максимум. |
| А | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | Максимум. | 11 | 11 | Максимум. |
| инжир. Нет. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 2 | 3 | 3 | 3 | 3,4 | ||

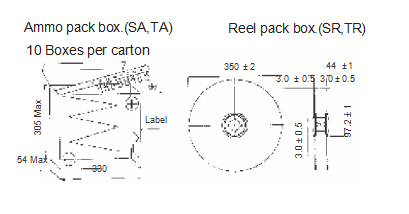

Количество упаковки
| Дюймовый | 3 | 4 | 5 | 6.3 | 8 | 10 | 13 |
| ОБЛИЦОВКА, на | 3000 | 2000 | 2000 | 2000 | 1000 | 500 | 250 |
| ТР,СР | 3000 | 1500 | 1200 | 1000 | 800 | 500 | 500 |
ПРИМЕЧАНИЯ:
- Вышеуказанные количества являются типичными.. Количества могут
- Компонент будет ориентирован на ленте таким образом, чтобы положительный вывод был ведущим или отрицательный вывод был ведущим., в зависимости от запроса клиента
ФУНКЦИИ
◆ 2000 часов(3000часов для φ D > 10мм) уверенный
◆ Тонкий тип
◆ Соответствует RoHS
