Электролитические конденсаторы с высоким пульсом ▏8 000 ~ 10 000 часов ▏cadd

ФУНКЦИИ
105℃, 8,000 ~ 10,000 часы гарантированы
Подходит для импульсных источников питания., UPS, Балласт
Меньший размер с большим допустимым током пульсаций
ROHS COMPARINT

Техническое описание электролитических конденсаторов с высокой пульсацией-▏800010000Hrs-▏CADD.pdf (3611 Загрузки )

Спецификации

Предметы

Производительность

Диапазон номинального напряжения

160 ~ 400В

450V.

Диапазон рабочей температуры

-40° C ~ +105 ° C.

-25° C ~ +105 ° C.

Емкость терпимости

+20% (при 120 Гц, 20° C.)

Ток утечки (в 20 ° C.)

Время

после 1 минута

после 5 минуты

Ток утечки

резюме < 1000

резюме > 1000

резюме < 1000

резюме > 1000

Я = 0,1КВ + 40 (µa)

я = 0,04КВ + 100 (µa)

Я = 0,03КВ + 15 (µa)

я = 0,02cv + 25 (µa)

Где c = номинальная емкость в µf. V = рейтинг DC Рабочее напряжение в V.

Коэффициент рассеяния

(Тан δ при 120 Гц, 20 ° C.)

Оцененное напряжение

200

250

350

400

450

Тан δ (максимум)

0.20

0.24

Низкая температура

Характеристики (при 120 Гц)

Коэффициент импеданса не должен превышать значения, приведенные в таблице ниже.

Оцененное напряжение

200

250

350

400

450

Импеданс

Соотношение

Z. (-25) / Z. (+20° C.)

Z. (-40) / Z. (+20° C.)

–

Нагрузочный жизненный тест

Время испытания

8,000 часов для ΦD = 10 мм; 10,000 часов для ΦD >12.5мм

Изменение емкости

В пределах + 20% исходного значения

Коэффициент рассеяния

Меньше, чем 200% указанного значения

Ток утечки

В пределах указанного значения

* Вышеуказанные характеристики должны удовлетворяться, когда температура конденсаторов восстанавливается до 20°C после подачи номинального напряжения с номинальной пульсацией.

ток для 8,000 часы / 10,000 часов при 105°C.

Тест с сроком годности

Изменение емкости

В пределах + 20% исходного значения

Коэффициент рассеяния

Меньше, чем 200% указанного значения

Ток утечки

Меньше, чем 500% указанного значения

* Вышеуказанные спецификации должны быть удовлетворены, когда конденсаторы восстанавливаются до 20 ° C после их воздействия 1,000 часов при 105°C без подачи напряжения. Номинальное напряжение должно быть применено к конденсаторам перед тематическими измерениями

(См. JIS C 5102).

Волновой ток & Частотные множители

Фрейк. (Гц)

ΦD (мм)

120

10k

100k

вверх

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Другие стандарты

Jis c 5101-4

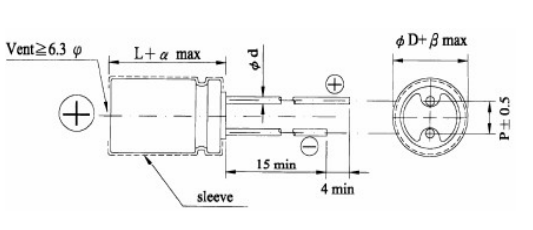

РАЗМЕРЫ Единица: мм

ДжейДи	10	12.5	16	18
П	5.0		7.5
дж д	0.6		0.8
а	1.5
беременный	0.5

РАЗМЕРЫ & РАЗРЕШЕНО ПУЛЬСНОСТЬ ТЕКУЩИЙ Волновой ток: мА/среднеквадратичное значение и 105°C

В.Д.С. Элемент	160V. (2В)			200V. (2Дюймовый)			250V. (2Эн)
В.Д.С. Элемент	JD х Д	Волновой ток		JD х Д	Волновой ток		JD х Д	Волновой ток
мкФ	JD х Д	120Гц	100кГц	JD х Д	120Гц	100кГц	JD х Д	120Гц	100кГц
10	10 х 16	125	315	10 х 16	125	315	10 х 20	140	350.00
22	10 х 20	200	500	10 х 20	200	500	10 х 20	200	500
33	10 х 20	250	625	10 х 20	260	650	12.5 х 20	320	800
47	10 х 20	300	750	12.5 х 20	390	975	12.5 х 20	390	975
68	12.5 х 20	470	1175	12.5 х 20	470	1175	16 х 20	520	1300
82	12.5 х 20	510	1275	16 х 20	550	1375	16 х 20	550	1,375
100	12.5 х 25	620	1,395	16 х 20	630	1,420	16 х 25	680	1,530
100	16 х 20	630	1,420
150	16 х 20	770	1,735	16 х 25	840	1,890	18 х 25	860	1,935
220	16 х 25	1,020	2,295	18 х 25	1,050	2,365	18 х 31.5	1,130	2545
330	18 х 31.5	1,390	3,130	18 х 35.5	1,430	3,220

В.Д.С. Элемент мкФ	350V. (2V.)			400V. (2Глин)			450V. (2W.)
	JD х Д	Волновой ток		JD х Д	Волновой ток		JD х Д	Волновой ток
	JD х Д	120Гц	100кГц	JD х Д	120Гц	100кГц	JD х Д	120Гц	100кГц
6.8	10 х 16	110	275	10 х 16	110	275	10 х 20	110	275
10	10 х 20	140	350	10 х 20	140	350	12.5 х 20	180	450
22	12.5 х 20	260	650	12.5 х 20	260	650	16 х 20	290	725
33	16 х 20	360	900	16 х 20	360	900	16 х 25	390	975
33							18 х 20	380	950
47	16 х 20	430	1,075	16 х 25	470	1,175	18 х 25	480	1,200
47				18 х 20	450	1,125
68	16 х 25	560	1,400	18 х 25	585	1,465	18 х 31.5	630	1,575
68	18 х 20	550	1,375
82	18 х 25	610	1,525	18 х 25	610	1,525	18 х 35.5	715	1,785
100	18 х 25	700	1,575	18 х 31.5	765	1,720	18 х 40	800	1,800
120	18 х 31.5	830	1,865	18 х 35.5	865	1,945
150	18 х 35.5	960	2,160	18 х 40	985	2,215
