Общий Portuse Metallized Polyaster Film Concacitor | Кадр
Серия CDAB изготовлена из металлизированного диэлектрика из полиэфирной пленки., порошковое покрытие из медного свинца и эпоксидной смолы. Они подходят для блокировки, сцепление, развязка, фильтрация, обходная схема синхронизации и идеальна для использования в телекоммуникационном оборудовании, оборудование для обработки данных, промышленный инструмент, системы автоматического управления и другое электронное оборудование общего назначения.
ФУНКЦИИ
◆Температурный диапазон: -40~115℃
◆ Диапазон емкости: 0.01~10 мкФ
◆ icaineboseperance: 5% 10% 20%
◆ Номинальное напряжение 100–630 В постоянного тока.

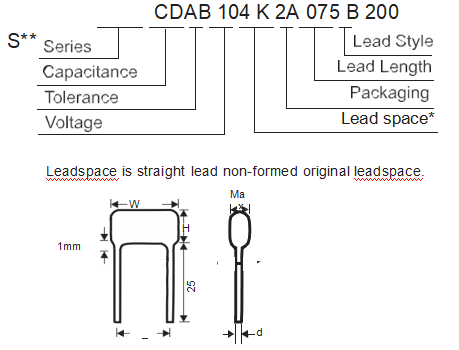

Пример номера части
ТЕРПИМОСТЬ
| Код | Терпимость |
| Дж | + 5% |
| K | + 10% |
| М | + 20% |
КОД ЕМКОСТИ
| Фон | 0.01 | 0.047 | 0.1 | 0.47 | 1.0 | 4.7 | 10 |
| пф | 10000 | 47000 | 100000 | 470000 | – | – | – |
| Код | 103 | 473 | 104 | 474 | 105 | 475 | 106 |
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
| Wv | 100 | 250 | 400 | 630 |
| Код | 2А | 2Эн | 2Глин | 2Дж |
ПРИМЕРЫ СТИЛЕЙ ЛЕДОВ
УПАКОВКА
| Мет | одюймовый | Масса | Боеприпасы | Катушка |
| Код | Беременный | А | Ведущий | |
КОД ЛЕНТЫ (Расстояние между выводами на ленте, если записано на пленку)
| Расстояние | 5.0мм | 7.5мм | 10мм | 15мм |
| Упаковка | А или Р | А или Р | А | А |
| Код | РТ1 | РТ2 | РТ3 | РТ4 |
РАДИАЛЬНОЕ РАССТОЯНИЕ ВЫВОДОВ
* Leadspace — это прямое, несформированное исходное пространство.
| мм | 5.0 | 7.5 | 10 | 15 | 22.5 | 27.5 |
| Код | 050 | 075 | 100 | 150 | 225 | 275 |
ДЛИНА ВЫВОДА ОТ посадочной плоскости
(Массовая упаковка и есть + 1мм когда < 10мм, в противном случае номинально)
| мм | 5 | 10 | 15 | 20 | 25 |
| Код | 050 | 100 | 150 | 200 | 250 |
СТИЛЬ ВЕДЕНИЯ
| Код | Стиль |
| С | Прямой |
| K | излом (стоять в стороне) |
| Фон | Форма Out** |
| я | Форма в** |
** Для массовой упаковки с формованными выводами, добавить дополнительный 3 Цифровой код расстояния между выводами в конце номера детали.
МАКСИМАЛЬНЫЕ РАЗМЕРЫ (мм)
| W. . V.. | 1 0 0 V. Дюймовый В ( 2 А ) | 2 5 0 V. Дюймовый В ( 2 Эн ) | 4 0 0 V. Дюймовый В ( 2 Глин ) / 4 5 0 V. Дюймовый В ( 2 W. ) | 6 3 0 V. Дюймовый В ( 2 Дж ) | |||||||||||||||||
| м ж | К о д е | W. | ЧАС | Т | П | д Ф | W. | ЧАС | Т | П | д Ф | W. | ЧАС | Т | П | д Ф | W. | ЧАС | Т | П | д Ф |
| 0 .0 1 | 1 0 3 | 13 .0 | 8 .0 | 5.0 | 10 .0 | 0 .6 | |||||||||||||||
| 0 .0 1 2 | 1 2 3 | 13 .0 | 8 .5 | 5.0 | 10 .0 | 0 .6 | |||||||||||||||
| 0 .0 1 5 | 1 5 3 | 10 .5 | 8.0 | 4 .5 | 7.5 | 0 .6 | 13 .0 | 9 .5 | 5.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 1 8 | 1 8 3 | 10 .5 | 8.5 | 5 .0 | 7.5 | 0 .6 | 13 .0 | 11 .0 | 5.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 2 2 | 2 2 3 | 10 .5 | 8.5 | 5 .0 | 7.5 | 0 .6 | 13 .0 | 11 .5 | 6.0 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 2 7 | 2 7 3 | 10 .5 | 9.0 | 5 .5 | 7.5 | 0 .6 | 13 .0 | 12 .0 | 6.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 3 3 | 3 3 3 | 10 .5 | 9.5 | 6 .0 | 7.5 | 0 .6 | 13 .0 | 12 .5 | 7.0 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 3 9 | 3 9 3 | 10 .5 | 8 .0 | 4 .0 | 7 .5 | 0 .6 | 13 .0 | 8.5 | 4 .5 | 10 .0 | 0 .6 | 13 .0 | 14 .0 | 7.0 | 10 .0 | 0 .6 | |||||
| 0 .0 4 7 | 4 7 3 | 10 .5 | 8 .0 | 4 .5 | 7 .5 | 0 .6 | 9.5 | 7.5 | 4 .0 | 7.5 | 0 .6 | 13 .0 | 9 .0 | 5 .5 | 10 .0 | 0 .6 | |||||
| 13 .0 | 9.0 | 5 .0 | 10 .0 | 0 .6 | |||||||||||||||||
| 0 .0 5 6 | 5 6 3 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 13 .0 | 9.5 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 11 .0 | 5.5 | 15 .0 | 0 .8 | |||||
| 0 .0 6 8 | 6 8 3 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 13 .0 | 11 .0 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 11 .5 | 6.0 | 15 .0 | 0 .8 | |||||
| 0 .0 8 2 | 8 2 3 | 10 .5 | 9 .5 | 5 .5 | 7 .5 | 0 .6 | 13 .0 | 11 .5 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6.5 | 15 .0 | 0 .8 | |||||
| 0 .1 | 1 0 4 | 10 .5 | 7 .5 | 4.0 | 7 .5 | 0 .6 | 10 .5 | 10 .0 | 6 .0 | 7 .5 | 0 .6 | 12 .0 | 9.0 | 5 .0 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6.0 | 15 .0 | 0 .8 |
| 0 .1 2 | 1 2 4 | 10 .5 | 7 .5 | 4.0 | 7 .5 | 0 .6 | 10 .5 | 10 .5 | 6 .5 | 7 .5 | 0 .6 | 18 .5 | 10 .5 | 5 .0 | 15 .0 | 0 .8 | 18 .5 | 14 .5 | 7.0 | 15 .0 | 0 .8 |
| 0 .1 5 | 1 5 4 | 10 .5 | 8 .0 | 4.5 | 7 .5 | 0 .6 | 10 .5 | 11 .0 | 7 .0 | 7 .5 | 0 .6 | 18 .5 | 11 .5 | 5 .5 | 15 .0 | 0 .8 | 18 .5 | 15 .5 | 8.0 | 15 .0 | 0 .8 |
| 0 .1 8 | 1 8 4 | 10 .5 | 8 .5 | 5.0 | 7 .5 | 0 .6 | 13 .0 | 9 .0 | 4 .5 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6 .0 | 15 .0 | 0 .8 | 18 .5 | 16 .0 | 8.5 | 15 .0 | 0 .8 |
| 0 .2 2 | 2 2 4 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 10 .3 | 11 .0 | 6 .1 | 7 .5 | 0 .6 | 11 .3 | 4.3 | 7 .0 | 10 .0 | 0 .8 | 11 .3 | 11 .3 | 7.0 | 10 .0 | 0 .6 |
| 13 .0 | 11 .0 | 5 .0 | 10 .0 | 0 .6 | 18 .5 | 13 .5 | 6 .0 | 15 .0 | 0 .8 | 18 .5 | 16 .5 | 9.0 | 15 .0 | 0 .8 | |||||||
| 0 .2 7 | 2 7 4 | 10 .5 | 9 .5 | 5.5 | 7 .5 | 0 .6 | 13 .0 | 11 .5 | 6 .0 | 10 .0 | 0 .6 | 18 .5 | 14 .0 | 7 .0 | 15 .0 | 0 .8 | 26 .5 | 16 .5 | 7.5 | 22 .5 | 0 .8 |
| 0 .3 3 | 3 3 4 | 10 .5 | 10 .0 | 6 .0 | 7 .5 | 0 .6 | 12 .0 | 12 .0 | 6 .5 | 7 .5 | 0 .6 | 12 .0 | 12 .0 | 7 .5 | 10 .0 | 0 .6 | 26 .5 | 17 .0 | 8 .5 | 22 .5 | 0 .8 |
| 13 .0 | 12 .0 | 6 .5 | 10 .0 | 0 .6 | 18 .5 | 15 .0 | 7 .5 | 15 .0 | 0 .8 | ||||||||||||
| 0 .3 9 | 3 9 4 | 10 .5 | 10 .5 | 6.0 | 7 .5 | 0 .6 | 18 .0 | 9 .0 | 5 .0 | 15 .0 | 0 .6 | 18 .5 | 15 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .5 | 17 .0 | 9.0 | 22 .5 | 0 .8 |
| 0 .4 7 | 4 7 4 | 10 .5 | 12 .0 | 6.0 | 7 .5 | 0 .6 | 18 .5 | 13 .0 | 5 .5 | 15 .0 | 0 .8 | 18 .5 | 17 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .5 | 18 .0 | 10 .0 | 22 .5 | 0 .8 |
| 0 .5 6 | 5 6 4 | 13 .0 | 11 .0 | 5.5 | 10 .0 | 0 .6 | 18 .5 | 13 .0 | 6 .0 | 15 .0 | 0 .8 | 26 .0 | 16 .0 | 7 .5 | 22 .5 | 0 .8 | 26 .5 | 18 .0 | 11 .0 | 22 .5 | 0 .8 |
| 0 .6 8 | 6 8 4 | 13 .0 | 11 .5 | 6.0 | 10 .0 | 0 .6 | 18 .5 | 13 .5 | 6 .0 | 15 .0 | 0 .8 | 26 .0 | 17 .0 | 8 .0 | 22 .5 | 0 .8 | 26 .0 | 21 .5 | 12 .5 | 22 .5 | 0 .8 |
| 0 .8 2 | 8 2 4 | 13 .0 | 13 .0 | 6.0 | 10 .0 | 0 .6 | 18 .5 | 14 .0 | 7 .0 | 15 .0 | 0 .8 | 26 .0 | 17 .5 | 9 .0 | 22 .5 | 0 .8 | 31 .0 | 21 .0 | 12 .0 | 27 .5 | 0 .8 |
| 1 | 1 0 5 | 13 .0 | 14 .0 | 6.5 | 10 .0 | 0 .6 | 18 .5 | 15 .0 | 8 .5 | 15 .0 | 0 .8 | 26 .0 | 18 .5 | 1 0 .0 | 22 .5 | 0 .8 | 31 .0 | 22 .0 | 13 .5 | 27 .5 | 0 .8 |
| 1 .2 | 1 2 5 | 18 .5 | 12 .5 | 5.5 | 15 .0 | 0 .8 | 18 .5 | 15 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .0 | 20 .0 | 1 1 .0 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 15 .0 | 27 .5 | 0 .8 |
| 1 .5 | 1 5 5 | 18 .5 | 13 .5 | 6.0 | 15 .0 | 0 .8 | 18 .5 | 16 .5 | 9 .5 | 15 .0 | 0 .8 | 31 .0 | 19 .5 | 1 1 .0 | 27 .5 | 0 .8 | 31 .0 | 26 .5 | 16 .0 | 27 .5 | 0 .8 |
| 1 .8 | 1 8 5 | 18 .5 | 14 .0 | 6.5 | 15 .0 | 0 .8 | 26 .0 | 16 .0 | 7 .5 | 22 .5 | 0 .8 | 31 .0 | 21 .0 | 1 2 .0 | 27 .5 | 0 .8 | 31 .0 | 28 .0 | 18 .0 | 27 .5 | 0 .8 |
| 2 .2 | 2 2 5 | 18 .5 | 15 .0 | 7.0 | 15 .0 | 0 .8 | 26 .0 | 17 .0 | 8 .5 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 1 3 .0 | 27 .5 | 0 .8 | 31 .0 | 30 .5 | 20 .0 | 27 .5 | 0 .8 |
| 2 .7 | 2 7 5 | 18 .5 | 16 .0 | 7.5 | 15 .0 | 0 .8 | 26 .0 | 18 .0 | 9 .5 | 22 .5 | 0 .8 | ||||||||||
| 3 .3 | 3 3 5 | 18 .5 | 16 .5 | 8.5 | 15 .0 | 0 .8 | 26 .0 | 19 .0 | 10 .5 | 22 .5 | 0 .8 | ||||||||||
| 3 .9 | 3 9 5 | 26 .0 | 16 .0 | 7.0 | 22 .5 | 0 .8 | 26 .0 | 21 .5 | 10 .5 | 22 .5 | 0 .8 | ||||||||||
| 4 .7 | 4 7 5 | 26 .0 | 17 .0 | 7.5 | 22 .5 | 0 .8 | 26 .0 | 22 .0 | 12 .0 | 22 .5 | 0 .8 | ||||||||||
| 5 .6 | 5 6 5 | 26 .0 | 17 .5 | 8.0 | 22 .5 | 0 .8 | 31 .0 | 22 .0 | 12 .0 | 27 .5 | 0 .8 | ||||||||||
| 6 .8 | 6 8 5 | 26 .0 | 18 .5 | 9.0 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 13 .0 | 27 .5 | 0 .8 | ||||||||||
| 8 .2 | 8 2 5 | 26 .0 | 20 .0 | 10 .0 | 22 .5 | 0 .8 | 31 .0 | 25 .0 | 14 .5 | 27 .5 | 0 .8 | ||||||||||
| 1 0 | 1 0 6 | 26 .0 | 21 .0 | 11 .5 | 22 .5 | 0 .8 | 31 .0 | 26 .5 | 16 .5 | 27 .5 | 0 .8 | ||||||||||

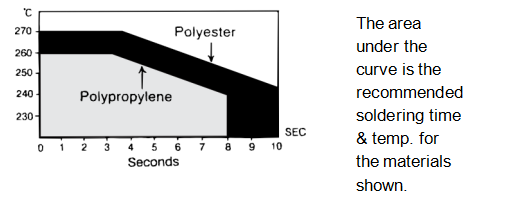

ПАЙКА
КОДОВАЯ СХЕМА РАДИАЛЬНОЙ ЛЕНТЫ
Спецификации
| Описание |
Письмо |
Измерение (мм) | |||
| РТ2 | РТ3 | РТ4 | Тол. | ||
| Диаметр подводящего провода | дюймовый | 0.5 / 0.6 | 0.6 | 0.6 / 0.8 | + 0.05 |
| Лента шаг | П | 12.7 | 12.7 | 25.4 | + 1 |
| Шаг питающего отверстия | ПО | 12.7 | 12.7 | 12.7 | + 0.2 |
| Центрирование подводящего провода | П1 | 2.6 / 3.75 | 7.7 | 5.2 | + 0.7 |
| Центрирование тела | П2 | 6.35 | 12.7 | 12.7 | + 1.3 |
| Расстояние между выводами (Подача) | Фон | 7.5 | 10 | 15 | + 0.6; -0.1 |
| Выравнивание компонентов | Δh | 0 | 0 | 0 | + 2 |
| Высота компонентной сети от центра ленты | ЧАС | 18.5 | 18.5 | 18.5 | + 0.5 |
| Ширина несущей ленты | W. | 18 | 18 | 18 | + 1; -0.5 |
| Удерживайте ширину ленты | ВО | 6 | 9 | 10 | Мин |
| Положение отверстия | W1 | 9 | 9 | 9 | + 0.5 |
| Удерживайте положение ленты | W2 | 3 | 3 | 3 | Максимум |
| Диаметр питающего отверстия | Делать | 4 | 4 | 4 | + 0.2 |
| Толщина ленты | Т | 0.5 | 0.5 | 0.5 | + 0.2 |
| Фигура | инжир | 1.2 или 3 | 4 | 4 | |
Примечание: *Допуск накопленного шага менее 1 мм по сумме 20 смолы.
*Непрерывный пустой компонент менее 3 последовательные пьесы.
*Всего пусто на одну катушку меньше 1%.
ВВЕДЕНИЕ
Серия CDAB изготовлена из металлизированного диэлектрика из полиэфирной пленки., порошковое покрытие из медного свинца и эпоксидной смолы. Они подходят для блокировки, сцепление, развязка, фильтрация, обходная схема синхронизации и идеальна для использования в телекоммуникационном оборудовании, оборудование для обработки данных, промышленный инструмент, системы автоматического управления и другое электронное оборудование общего назначения.
