Осевые конденсаторы с осевой свинцовой танталом |CBDA
Полугерметичные трубчатые мокрые танталовые электролитические конденсаторы серии CBDA
Полярные осевые выводы характеризуются небольшими размерами., низкая утечка постоянного тока, стабильная и отличная производительность, высокая надежность и длительный срок службы. CBDA
Серия соответствует требованиям китайского стандарта электронной промышленности SJ/T10030-91.,
широко используется в электронном оборудовании военного и гражданского назначения, например в телекоммуникациях., аэрокосмическая и авиационная.
Общие характеристики
Диапазон рабочей температуры: -55X3 ~+125<0(>85<0 со снижением номинального напряжения)
Диапазон емкости: 1 мкФ~3300мкФ
Емкость терпимости: ± 20%, ± 10%
Напряжение: 6.3V ~ 125V
Утечка постоянного тока: в +20вВ, 10^0,001 КВедущийV.Ведущий или 1 то есть А(Что больше);
при +85П и +125П, I0W0.0080 СВедущийV.Ведущийили 8 то есть А(Что больше)

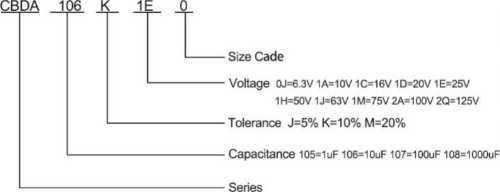

Пример номера части

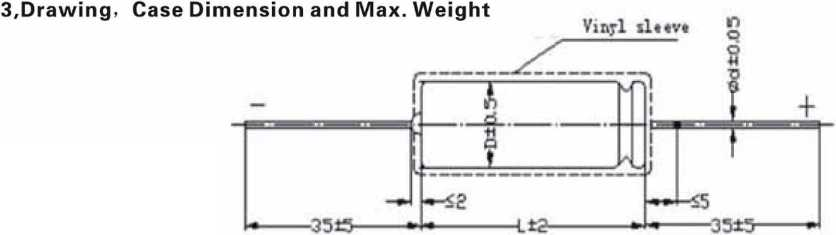

| Код | Максимум. масса(г) | Д±0,5 ( мм ) | Л±2 ( мм ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Номинальная емкость, Оцененное напряжение. Понижение напряжения,Размер корпуса и общие характеристики
| Оцененное напряжение | Понижение напряжения | Размер корпуса | Емкость (млн) | Дф(%)Макс 25C85C125иллюзия | импеданс( Q.) -55П 100Гц |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Функции
Полугерметичные трубчатые мокрые танталовые электролитические конденсаторы серии CBDA
Полярные осевые выводы характеризуются небольшими размерами.,
низкая утечка постоянного тока, стабильная и отличная производительность, высокая надежность и длительный срок службы.
Серия CBDA соответствует требованиям китайского стандарта электронной промышленности SJ/T10030-91., широко используется в электронном оборудовании военного и гражданского назначения, например в телекоммуникациях., аэрокосмическая и авиационная.
ROHS COMPARINT
