Screw Electrolytic Capacitors ▏105℃ 2,000Hrs ▏CAWB

ФУНКЦИИ
Выносливость при пульсациях тока: 105° C., 2，000 часы
Используется для кондиционера, инвертор общего назначения、power supplies
ROHS COMPARINT

Datasheet-For-Screw-Electrolytic-Capacitors-105℃-2000Hrs-CAWB.pdf (1206 Загрузки )

Спецификации

Элемент	Производительность
Рабочая температура.	-40°С ~+105°С
Емкость терпимости	± 20% (120Гц, 20° C.)
УтечкаТок (при 20 ° C.)	I = 0,01CV или 5 (магистр) в зависимости от того, что меньше (после 5 минуты) Где, C= номинальная емкость в Ф. V= номинальное рабочее напряжение постоянного тока в В.
Коэффициент рассеивания Tan при 120 Гц, 20° C.	Оцененное напряжение	16 ~ 100				160 ~ 450
	Загар (максимум)	See the case size list				0.15
Низкие температурные характеристики (при 120 Гц)	Изменение емкости: В(-25° C.)/ В(+20° C.) 0.7
Load Life Test at 20°C after subjected to DC voltage withrated rippled current applied for 2000	Время испытания	2000 часы
	Изменение емкости	В пределах ± 20% исходного значения
	Коэффициент рассеяния	Меньше, чем 200% указанного значения
	Ток утечки	В пределах указанного значения
Shelf Life Test at 20°C after exposing them for 500 часов при 105°C без подачи напряжения. Перед измерениями к конденсаторам должно быть приложено номинальное напряжение.. (Обратитесь к JIS 5102)	Время испытания	500 часы
	Изменение емкости	В пределах ±20% от первоначального значения
	Коэффициент рассеяния	Меньше, чем 200% указанного значения
	Ток утечки	В пределах указанного значения
Волновой ток & Частотные множители	Частота (Гц)	50 / 60	120	300	1K		10К вверх
	Множитель	0.8.	1.0	1.1	1.3		1.4
Волновой ток & Температурные множители	Температура (° C.)	40	55	70	85		105
	Множитель < 250V.	4.9	3.9	3.0	1.8		1.0
	Множитель > 350V.	3.8	3.3	2.5	2.0		1.0
Стандарты	Соответствует характеристике W стандарта JIS C. 5101-4

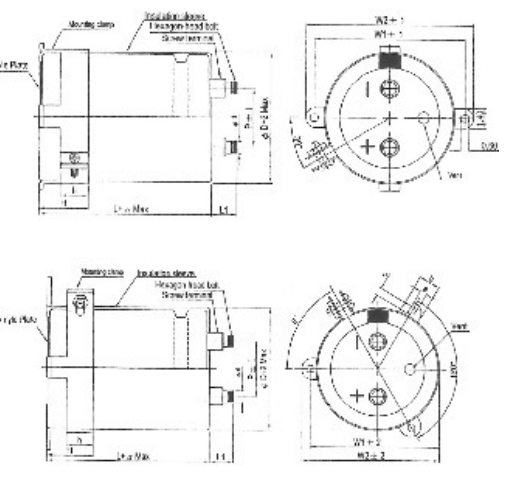

РАЗМЕРЫ

Дюймовый	П		Л1	W1	W2	ЧАС	час
35	12.7	2	10.0	48	58	15.0	10.0

Характеристики винтов:

Плюс винт с шестигранной головкой: М5 х 0.8 х 10 Максимум. момент затяжки винтов: 3.23Нм

Дюймовый	П		Л1	W1	W2	ЧАС	час	а	беременный	в
51	22.0	2	10	61.0	65.5	21.5	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Пример номера части

ИЗМЕРЕНИЕ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА

Измерение: JD х Д (мм) Танд: 120Гц, 20° C.

Волновой ток: A/rms at 120Hz, 105° C.

V.dc	16V. (1В)				25V. (1Эн)				35V. (1V.)				50V. (1ЧАС)
Элемент uf	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток
3,900													A053	35×53	0.25	2.8
4,700													A053	35×53	0.25	3.1
5,600													A053	35×53	0.25	3.3
6,800													A053	35×53	0.25	3.3
8,200									A053	35×53	0.30	3.3	A065	35×65	0.25	3.8
10,000									A053	35×53	0.30	3.6	A083	35×83	0.25	4.6
12,000					A053	35×53	0.35	3.7	A065	35×65	0.30	4.2	A083	35×83	0.30	5.1
15,000					A053	35×53	0.35	4.1	A065	35×65	0.30	4.7	A083	35×83	0.30	5.7
18,000	A053	35×53	0.40	4.2	A065	35×65	0.35	4.8	A083	35×83	0.35	5.7	A100	35×100	0.35	6.7
22,000	A053	35×53	0.40	4.7	A065	35×65	0.35	5.3	A083	35×83	0.35	6.3	A121	35×121	0.35	8.1
27,000	A053	35×53	0.40	5.5	A083	35×83	0.40	6.4	A100	35×100	0.40	7.5	B075	51×75	0.40	9.1
33,000	A065	35×65	0.45	5.7	A083	35×83	0.40	6.7	A121	35×121	0.40	9.0	B100	51×100	0.40	11.1
39,000	A065	35×65	0.50	6.8	A100	35×100	0.40	7.8	B075	51×75	0.45	9.2	B121	51×121	0.40	13.1
47,000	A083	35×83	0.50	7.1	A121	35×121	0.40	9.3	B100	51×100	0.45	11.2	B121	51×121	0.40	13.9
56,000	A100	35×100	0.55	8.4	B075	51×75	0.50	9.7	B100	51×100	0.50	11.4	C100	64×100	0.45	13.9
68,000	A121	35×121	0.60	8.8	B100	51×100	0.50	11.2	B121	51×121	0.50	13.6	C121	64×121	0.45	16.6
82,000	B083	51×83	0.60	10.7	B100	51×100	0.60	11.2	C100	64×100	0.60	14.8	D121	77×121	0.50	18.9
100,000	B083	51×83	0.70	10.8	B121	51×121	0.60	14.8	C121	64×121	0.60	17.6	D121	77×121	0.50	19.5
120,000	B100	51×100	0.70	13.1	C100	64×100	0.80	14.9	C121	64×121	0.70	17.6	D121	77×121	0.50	19.5
150,000	B121	51×121	0.80	15.3	C121	64×121	0.80	17.9	D121	77×121	0.70	19.8	E130	90×130	0.50	22.5
180,000	B121	51×121	0.90	15.7	C121	64×121	1.00	17.9	D121	77×121	0.70	19.8	Е157	90×157	0.50	23.9
220,000	C121	64×121	0.90	19.2	D121	77×121	1.00	21.3	D144	77×144	0.70	23.4
270,000	C121	64×121	1.00	19.6	D121	77×121	1.00	21.7	Е157	90×157	0.70	25.5
330,000	D121	77×121	1.20	21.1	D144	77×144	1.00	23.4
390,000	D121	77×121	1.30	21.3	E130	90×130	1.00	24.9
470,000	D144	77×144	1.60	24.2

V.dc	63V. (1Дж)				80V. (1K)				100V. (2А)				160V. (2В)
Элемент uf	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток	Код размера	Д х Д	Загар	Волновой ток
560													A053	35×53	0.15	1.2
680													A053	35×53	0.15	1.3
820													A065	35×65	0.15	1.4
1,000													A083	35×83	0.15	1.8
1,200													A083	35×83	0.15	1.9
1,500													A083	35×83	0.15	2.1
1,800									A053	35×53	0.15	2.7	A083	35×83	0.15	2.5
2,200					A053	35×53	0.15	2.4	A053	35×53	0.15	3.0	A100	35×100	0.15	2.8
2,700	A053	35×53	0.20	2.3	A053	35×53	0.15	2.7	A065	35×65	0.15	3.5	A100	35×100	0.15	3.3
3,300	A053	35×53	0.20	2.5	A053	35×53	0.15	3.0	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
3,900	A053	35×53	0.20	2.8	A065	35×65	0.15	3.4	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
4,700	A053	35×53	0.20	3.1	A065	35×65	0.15	3.7	A100	35×100	0.15	5.0	B096	51×96	0.15	4.6
5,600	A065	35×65	0.20	3.5	A083	35×83	0.20	4.5	A100	35×100	0.15	5.4	B096	51×96	0.15	5.1
6,800	A065	35×65	0.20	3.9	A083	35×83	0.20	4.9	A121	35×121	0.15	5.8	C096	64×96	0.15	6.1
8,200	A083	35×83	0.20	4.4	A100	35×100	0.20	5.1	B075	51×75	0.15	6.4	C096	64×96	0.15	7.0
10,000	A083	35×83	0.25	4.7	A121	35×121	0.20	6.1	B100	51×100	0.15	7.8	D096	77×96	0.15	8.4
12,000	A100	35×100	0.25	5.5	B075	51×75	0.25	6.7	B121	51×121	0.20	9.3	Д115	77×115	0.15	9.4
15,000	A121	35×121	0.25	6.6	B100	51×100	0.25	8.3	B121	51×121	0.20	10.4	Д130	77×130	0.15	11.4
18,000	B075	51×75	0.25	7.4	B121	51×121	0.25	9.9	C100	64×100	0.20	10.4	D144	77×144	0.15	13.4
22,000	B100	51×100	0.25	9.0	B121	51×121	0.25	11.0	C121	64×121	0.20	12.5	E130	90×130	0.15	14.5
27,000	B121	51×121	0.30	10.9	C100	64×100	0.30	11.4	D121	77×121	0.25	13.7	Е157	90×157	0.15	16.0
33,000	B121	51×121	0.30	12.0	D100	77×100	0.30	13.9	D121	77×121	0.25	15.2
39,000	C100	64×100	0.30	12.5	D100	77×100	0.30	13.9	D144	77×144	0.25	16.1
47,000	C121	64×121	0.30	14.9	D121	77×121	0.30	16.5	E130	90×130	0.25	19.3
56,000	D121	77×121	0.35	16.3	D121	77×121	0.30	18.1	Е157	90×157	0.25	21.0
68,000	D121	77×121	0.35	18.4	D144	77×144	0.30	19.7
82,000	D144	77×144	0.40	20.0	E130	90×130	0.30	22.1
100,000	D144	77×144	0.40	20.0
120,000	Е157	90×157	0.40	21.8

ИЗМЕРЕНИЕ & ДОПУСТИМЫЕ ПУЛЬСИИ ТОКА

Измерение: JD х Д (мм) Танд: 120Гц, 20° C.

Волновой ток: A/rms at 120Hz, 105° C.

V.dc	200V. (2Дюймовый)				250V. (2Эн)				350V. (2V.)				400V. (2Глин)
Элемент uf	Код размера	Д х Д	Загар	Пульсация Текущий	Код размера	Д х Д	Загар	Пульсация Текущий	Код размера	Д х Д	Загар	Пульсация Текущий	Код размера	Д х Д	Загар	Пульсация Текущий
180									A053	35×53	0.15	0.8	A053	35×53	0.15	0.8
220									A053	35×53	0.15	0.9	A053	35×53	0.15	0.9
270					A053	35×53	0.15	0.8	A053	35×53	0.15	1.0	A065	35×65	0.15	1.1
330	A053	35×53	0.15	0.9	A053	35×53	0.15	0.9	A065	35×65	0.15	1.2	A065	35×65	0.15	1.2
390	A053	35×53	0.15	1.0	A053	35×53	0.15	1.0	A065	35×65	0.15	1.3	A083	35×83	0.15	1.3
470	A053	35×53	0.15	1.1	A053	35×53	0.15	1.1	A083	35×83	0.15	1.5	A083	35×83	0.15	1.4
560	A053	35×53	0.15	1.2	A065	35×65	0.15	1.4	A083	35×83	0.15	1.6	A100	35×100	0.15	1.6
680	A053	35×53	0.15	1.3	A083	35×83	0.15	1.5	A100	35×100	0.15	1.7	A100	35×100	0.15	1.7
820	A065	35×65	0.15	1.5	A083	35×83	0.15	1.6	A100	35×100	0.15	1.8	A121	35×121	0.15	2.0
1,000	A083	35×83	0.15	1.7	A100	35×100	0.15	1.8	B075	51×75	0.15	2.2	B075	51×75	0.15	2.2
1,200	A083	35×83	0.15	1.9	A100	35×100	0.15	1.9	B075	51×75	0.15	2.3	B096	51×96	0.15	2.7
1,500	A100	35×100	0.15	2.3	B075	51×75	0.15	2.3	B096	51×96	0.15	3.0	Б115	51×115	0.15	3.3
1,800	A100	35×100	0.15	2.5	B075	51×75	0.15	2.5	Б115	51×115	0.15	3.6	Б130	51×130	0.15	3.7
2,200	B075	51×75	0.15	3.0	B096	51×96	0.15	3.0	Б130	51×130	0.15	4.0	C096	64×96	0.15	4.2
2,700	B096	51×96	0.15	3.6	Б115	51×115	0.15	3.5	C096	64×96	0.15	4.6	С115	64×115	0.15	4.8
3,300	B096	51×96	0.15	4.0	C096	64×96	0.15	4.2	С115	64×115	0.15	5.6	С130	64×130	0.15	5.5
3,900	Б115	51×115	0.15	4.9	C096	64×96	0.15	4.6	С130	64×130	0.15	6.7	Д115	77×115	0.15	6.5
4,700	C096	64×96	0.15	5.3	С115	64×115	0.15	5.7	D121	77×121	0.15	7.5	Д130	77×130	0.15	7.6
5,600	C096	64×96	0.15	5.8	С130	64×130	0.15	6.3	Д130	77×130	0.15	8.3	Д155	77×155	0.15	9.4
6,800	С115	64×115	0.15	6.9	Д115	77×115	0.15	7.7	Д155	77×155	0.15	9.4	Е157	90×157	0.15	10.4
8,200	С130	64×130	0.15	7.6	Д130	77×130	0.15	8.4	Е157	90×157	0.15	11.4	Е157	90×157	0.15	11.8
10,000	Д115	77×115	0.15	9.6	Д155	77×155	0.15	10.0
12,000	Д130	77×130	0.15	10.2	E140	90×140	0.15	11.9
15,000	E130	90×130	0.15	12.2	Е157	90×157	0.15	12.5
18,000	Е157	90×157	0.15	13.0

ФУНКЦИИ
◆ Endurance with ripple current:85° C.,2000часы
◆Used for air conditioner, инвертор общего назначения、power supplies
◆ Rohs Completiant
