Super Mini raflausnarþéttar ▏85 ℃ 1.000 ~ 2.000 klst.
Eiginleikar
85° C., 2000 klukkustundir tryggðir, venjuleg smágerð með 7 mm hæð fyrir þéttar hringrásir.
85° C., 2000 klukkustundir tryggðir, venjuleg smágerð með 7 mm hæð fyrir þéttar hringrásir.
Forskriftir
| Liður | Frammistaða | |||||||||||
| SE | SJÓ | |||||||||||
| Lífið | Við 85°C 1000 Kl | Við 85°C 2000 Kl | ||||||||||
| Rekstrartímabil. | -40°C ~ +85°C Svið | |||||||||||
| Þolþol | ± 20% (120Hz, 20° C.) | |||||||||||
| Lekastraumur
(við 20 ° C.) |
I = 0,01cv eða 3 ( A.) hvort sem er meiri (eftir 2 mínútur)
Hvar, C = nafnrýmd í F. V=einkunn DC vinnuspenna í V. |
|||||||||||
| Dreifingarstuðull | Metin spenna | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Tann kl 120 Hz,20° C. | Tan (Max) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Eiginleikar lágt hitastig (við 120Hz) |
Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan | |||||||||||
| Metin spenna | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Viðnámshlutfall | Z(-25° C.) /Z(+20° C.) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Hleðsluþolpróf við 20°C (eftir að málspenna er beitt við 85°C fyrir
1000/2000 klukkustundir) |
Prófunartími | 1000 / 200 Kl | Geymsluþolspróf við 20°C (eftir útsetningu fyrir 85°C fyrir 1000 klukkustundir með nr
Spenna) |
Prófunartími | 1000 Kl | |||||||
| Rafrýmisbreyting | ± 20% | Rafrýmisbreyting | ± 20% | |||||||||
| Dreifingarstuðull | Minna en 200% af tilgreindu gildi | Dreifingarstuðull | Minna en 200% af tilgreindu gildi | |||||||||
| Lekastraumur | Innan tilgreinds gildi | Lekastraumur | Innan tilgreinds gildi | |||||||||
| Gára straumur & | 60(50) | 120 | 500 | 1K | 10K upp | |||||||
| Tíðni margfaldarar | Undir 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 til 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Riple Current &
Hitamargfaldarar |
Hitastig (° C.) | Undir 50 | 70 | 85 | ||||||||
| Margfaldarar | 1.75 | 1.58 | 1.00 | |||||||||
| Staðlar | Uppfyllir einkenni W fyrir JIS C 5141 | |||||||||||
Mál & LEYFILEGT RIPPLE CURR
Stærð: D×L(mm); Gára straumur: mA/RMS við 120Hz 85°C
| VDC
F Innihald |
4V(0G) | 6.3V(0J.) | 10V(1A.) | 16V(1C.) | 25V(1E) | 35V(1V) | 50V(1H) | 63V(1J.) | |||||||||
| DXL | Ma | DXL | Ma | DXL | Ma | DXL | Ma | DXL | Ma | DXL | Ma | DXL | Ma | DXL | Ma | ||
| 0.1 | 0R1 | 4 x 7 | 2 | 4 x 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 x 7 | 3 | 4 x 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 x 7 | 4 | 4 x 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 x 7 | 5 | 4 x 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 x 7 | 10 | 4 x 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 x 7 | 15 | 4 x 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 x 7 | 18 | 4 x 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 x 7 | 22 | 5 x 7
4 x 7 |
23
22 |
5 x 7 | 26 | ||||||||||
| 10 | 100 | 4 x 7 | 25 | 4 x 7 | 26 | 5 x 7
4 x 7 |
30
26 |
6.3 x 7
5 x 7 |
34
31 |
6.3 x 7 | 40 | ||||||
| 22 | 220 | 4 x 7 | 31 | 4 x 7 | 32 | 5 x 7
4 x 7 |
39
33 |
5 x 7
4 x 7 |
41
34 |
6.3 x 7 | 47 | 6.3 x 7 | 53 | 8 x 7 | 70 | ||
| 33 | 330 | 4 x 7 | 32 | 4 x 7 | 32 | 4 x 7 | 35 | 5 x 7 | 43 | 6.3 x 7 | 53 | 8 x 7
6.3 x 7 |
71
60 |
8 x 7
6.3 x 7 |
76
65 |
||
| 47 | 470 | 4 x 7 | 38 | 4 x 7 | 38 | 5 x 7
4 x 7 |
47
39 |
6.3 x 7
5 x 7 |
59
49 |
6.3 x 7 | 65 | 8 x 7 | 83 | 8 x 7 | 85 | ||
| 100 | 101 | 5 x 7 | 61 | 6.3 x 7
5 x 7 |
75
63 |
6.3 x 7 | 80 | 6.3 x 7 | 90 | 8 x 7 | 125 | ||||||
| 220 | 221 | 6.3 x 7 | 90 | 6.3 x 7 | 99 | 8 x 7 | 140 | 8 x 7 | 146 | ||||||||
| 330 | 331 | 8 x 7 | 129 | 8 x 7 | 156 | ||||||||||||
| 470 | 471 | 8 x 7 | 154 | ||||||||||||||

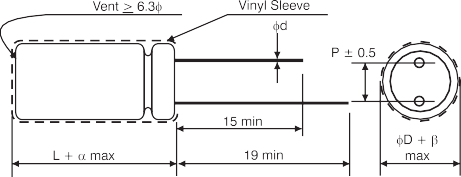

BLÍAFRÆÐ OG ÞVERJI
| D. | 4 | 5 | 6.3 | 8 |
| P. | 1.5 | 2.0 | 2.5 | 3.5 |
| d | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Dæmi um hlutanúmer
CAZD 0R1 M. 1H á 040 070
Eiginleikar
◆ 85°C, 1000 ~2000klst tryggt, 5mm hæð með litlum leka.
◆ Notað í mjög fyrirferðarlítinn háhita iðnaðarbúnað.
◆ ROHS samræmi
