SMD rafgreiningarþéttar úr áli ▏105℃ 2.000 klst. ▏Lágt ESR ▏CAHA
Eiginleikar
105° C., 2000 klukkustundir tryggðir
Low Impedance
Replaces RVHSeries
ROHS samhæft
105° C., 2000 klukkustundir tryggðir
Low Impedance
Replaces RVHSeries
ROHS samhæft
Forskriftir
| Liður | Frammistaða | |||||||||
| Rekstrartímabil. Svið | -55°C ~ + 105° C. | |||||||||
| Þolþol | ± 20% (120Hz, 20° C.) | |||||||||
| Lekastraumur (við 20•C) | I=0,01CV eða 3µA (hvort sem er meiri) eftir 2 mínútur, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Dreifingarstuðull
Tanδ kl 120 Hz, 20° C. |
Metin spenna | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (Max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Metin spenna | 6.3 | 10 | 16 | 25 | 35 | |||||
| Lágt hitastig
Einkenni (við 120Hz) |
Viðnámshlutfall |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Lífspróf |
Prófunartími |
Geymsluþol hleðslulífs | ||||||||
| 2000 Kl | 1000 Kl | |||||||||
| Rafrýmisbreyting | Innan ±20% af upphafsgildi | Innan ± 20% af upphafsgildi | ||||||||
| Dreifingarstuðull | Minna en 200% af tilgreindu gildi | Minna en 200% af tilgreindu gildi | ||||||||
| Lekastraumur | Innan tilgreinds gildi | Innan tilgreinds gildi | ||||||||
| Prófskilyrði | 20° C. (eftir málspennu sem sótt er um 2000 klukkustundir kl
105° C. |
20°C (eftir geymslu fyrir 1000 klukkustundir við 105°C
án spennu) |
||||||||
| Gára straumur & Tíðni margfaldara | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K upp | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Staðlar | Uppfyllir einkenni W fyrir JIS C 5141 | |||||||||
MÁL, IMPEDANCE & LEYFILEGT GUÐSTRÚM
Ripple Current mA/rms kl 120 Hz, 105° C.
Viðnám : at 100K Hz, 20ºC
| VDC
μf Innihald |
6.3V (0J.) | 10V (1A.) | 16V (1C.) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

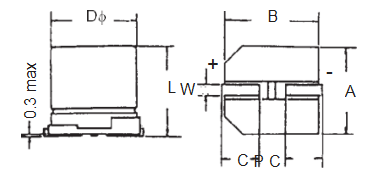

PLÚÐARBÚÐ OG ÞVERJI
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W. | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 til 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 til 1.1 | 4.7 |
Dæmi um hlutanúmer
CAHA 470 M. 1V TR 080100
Eiginleikar
◆ 105 ° C., 2000 klukkustundir tryggðir
◆ Low Impedance
◆ RoHS samhæft
