Almennar rafgreiningarþéttar ▏85 ℃ 2.000 ~ 3.000 klst.

Eiginleikar
85℃, 2000klst fyrir Dia < 8mm, 3000klst Dia > 10mm
Stöðluð röð fyrir almennan tilgang
Kemur í stað RC, RE & RH röð

Gagnablað-fyrir-almennt-rafgreiningar-þétta-▏85-℃20003000klst-▏CAFB.pdf (1294 niðurhal )

Forskriftir

Liður	Frammistaða
Rekstrartímabil.	-40°C ~ +85°C
Þolþol	± 20% (120Hz, 20° C.)
Lekastraumur (við 20 ° C.)	Metin spenna	< 100V									>100V
	Tími	Eftir 2 mínútur									Eftir 5 mínútur
	Lekastraumur	I = 0,01cv eða 3 (μA) hvort sem er meiri									CV < 1000 I = 0,03cv + 15(μA)										CV > 1000 I = 0,02CV + 25(μA)
	Þar sem C = nafnrýmd í F. V = málspenna DC vinnuspenna í V.
	Metin spenna	6.3	10		16		25			35		50		63			100		160		200		250		350		400		450
Losunarstuðull Tanδ við 120Hz, 20° C.	Sólbrúnan δ (Max)	0.23	0.20		0.16		0.14			0.12		0.10		0.09			0.08		0.12		0.14		0.17		0.20		0.25		0.25
	Þegar rýmd fer yfir 1000μF, 0.02 bætist við fyrir hverja 1000μF hækkun.
Eiginleikar lágt hitastig (við 120Hz)	Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan.
	Metin spenna					6.3			10		16	25	35		50			63	100	160		200		250		350		400	550
	Viðnám útvarp	Z(-25° C.)		φd<16		6			4		3	3	2		2			2	2	3		6		8		12		14	16
		/Z(+20° C.)		φd>16		8			6		4	4	3		3			3	3
		Z(-40° C.)		φd<16		10			8		6	6	4		3			3	3	4		8		10		10		10	10
		/Z(+20° C.)		φd>16		18			16		12	10	8		8			6	6
Hleðslulífpróf við 20°C (eftir málspennu er borið á við 85°C fyrir 2000	Prófunartími	2000klst(3000klst fyrir φ D > 10mm)									Geymsluþol við 20°C eftir útsetningu fyrir 85 fyrir 1000 klukkustundir með					Prófunartími						1000klst
	Rafrýmisbreyting	Innan < ±20% af upphafsgildi														Rafrýmisbreyting						Innan < ±20% af upphafsgildi
	Dreifingarstuðull	Minna en 200% af sérstöku gildi														Dreifingarstuðull						Minna en 200% af sérstöku gildi
/ 3000 klukkustundir)	Lekastraumur	Innan tilgreinds gildi									engin spenna					Lekastraumur						Innan tilgreinds gildi
Gára straumur & Tíðni margfaldara	Freq. (Hz) Cap. (μf)	60 (50)		120				500				1K			10K upp
	Undir 100	0.70		1.00				1.30				1.40			1.50
	100 til 1000	0.75		1.00				1.20				1.30			1.35
	1000 og ofar	0.80		1.00				1.10				1.12			1.15
Gára straumur & Hitamargfaldarar	Hitastig (° C.)	Undir 50		70				85
	Margfaldarar	1.78		1.4				1.00
Staðlar	Uppfyllir einkenni W fyrir JIS C 5141

MÁL & LEYFILEGT GUÐSTRÚM

Gára straumur :mA/rms við 120Hz, 85° C.

V.DC m F Kóði		6.3V (OJ)		10V (1A.)		16V (1C.)		25V (1E)		35V (1V)		50V (1H)		63V (1J.)		100V (2A.)
V.DC m F Kóði		ΦD x L	Ma	ΦD xL	Ma	ΦD x L	Ma	ΦD x L	Ma	ΦD x L	Ma	ΦD x L	Ma	ΦD x L	Ma	ΦD x L	Ma
0.1	0R1											5 x 11	1.5	5 x 11	3	5 x 11	3
0.2	R22											5 x 11	3.5	5 x 11	5	5 x 11	5.8
0.3	R33											5 x 11	5	5 x 11	8	5 x 11	8.8
0.5	R47											5 x 11	7	5 x 11	10	5 x 11	12
1.0	10											5 x 11	15	5 x 11	17	5 x 11	22
2.2	2R2											5 x 11	29	5 x 11	28	5 x 11	33
3.3	3R3											5 x 11	35	5 x 11	34	5 x 11	40
4.7	4R7							5 x 11	31	5 x 11	40	5 x 11	42	5 x 11	45	5 x 11	48
10	100					5 x 11	49	5 x 11	54	5 x 11	58	5 x 11	65	5 x 11	70	5 x 11 6.3 x 11	59 80
22	220			5 x 11	70	5 x 11	75	5 x 11	80	5 x 11	87	5 x 11	95	6.3 x 11	115	6.3 x 11 8 x 11.5	115 135
33	330	5 x 11	72	5 x 11	84	5 x 11	90	5 x 11	97	5 x 11 6.3 x 11	108 115	5 x 11 6.3 x 11	136 163	6.3 x 11 8 x 11.5	140 340	8 x 11.5 10 x 16	145 195
47	470	5 x 11	90	5 x 11	100	5 x 11	110	5 x 11	115	5 x 11 6.3 x 11	130 145	6.3 x 11	165	6.3 x 11 8 x 11.5	170 397	10 x 13 10 x 16	235 255

MÁL & LEYFILEGT GUÐSTRÚM

Gára straumur :mA/rms við 120Hz, 85° C.

* = Flatt (ekki loftræst) gúmmíband.

Aðrar einingar eru gerðar með hækkuðum (útblásið) gúmmíband

Dæmi um hlutanúmer

CAFB 471 M. 1C. Bk 100 125

BLÍAFRÆÐ OG ÞVERJI

φd	5	6.3	8	10	13	16	18	22	25
P.	2.0	2.5	3.5	5.0	5.0	7.5	7.5	10	12.5
φd	0.5		0.6			0.8		1.0
A.	1.0			1.5				2.0
b	0.5

HVERNIG Á AÐ GERÐA A. Hluti Númer

Röð:CAFB

Rýmd: Málrýmd í µF er táknuð með þriggja stafa tölu. Fyrstu tveir tölustafirnir eru marktækar tölur nafnrýmdarinnar og þriðji tölustafurinn gefur til kynna fjölda núllanna á eftir þessum Tugastafurinn er táknaður með stórum staf R. Vinsamlegast vísað til eftirfarandi dæmi.

µf 0.1 0.47 1 4.7 10 47 100 470 1000 4700 10000

Hlutanúmer 0R1 R47 010 4R7 100 470 101 471 102 472 103
Umburðarlyndi: (20% Ótýpískt)

Kóði K M. T. W.

Umburðarlyndi + 10% + 20% + 50% /-10% + 100% /-10%
Metin spenna: Spenna í voltum (V) er táknað með tveggja stafa kóða sem sýnir málspennu sem tilgreind er sem hér segir:

Spenna (WV) 6.3 10 16 25 35 40 50 63 80 100 160 200 250 350 400 450

Kóði 0J. 1A. 1C. 1E 1V 1G 1H 1J. 1K 2A. 2C. 2D. 2E 2V 2G 2W.

Blýmyndun &Pakki

Kóði	Blýlýsing	Umbúðir
f.Kr	Beygja skera	Magnpökkun
Bk	Bein leið	Magnpökkun
CC	Blýskurður	Magnpökkun
FC	Blýmyndun & Skurður	Magnpökkun
FF	Blýmyndun	Magnpökkun
SC	Snap-in & Skurður	Magnpökkun
SD	Bakskautsblýbeading	Magnpökkun
SF	Snap-in, Myndun & Skurður	Magnpökkun
á	Bein leið	Spóla & Ammo
SENDUR	Blýmyndun	Spóla & Ammo
SR	Bein leið	Spóla & Spóla
TR	Blýmyndun	Spóla & Spóla

CanSize

Þvermál (mm)x10 & Lengd (mm)x10. Dósastærð 063110, táknar 6,3 mm þvermál með 11 mm lengd.

Wire and SleeveType*

= (Slepptu) Blý (Pb) Ókeypis vír & PVC hulstur

`P = Blý (Pb) Ókeypis vír & PET ermi

*Athugið: Allir staðlaðar RFE ál rafgreiningarþéttar eru blý (Pb) ókeypis og RoHS samhæft. PET-hylki er fáanlegt fyrir þessi fyrirtæki

sem krefjast einnig PVC-frírar vöru.

BLYTAPING & UPPKVÆÐI

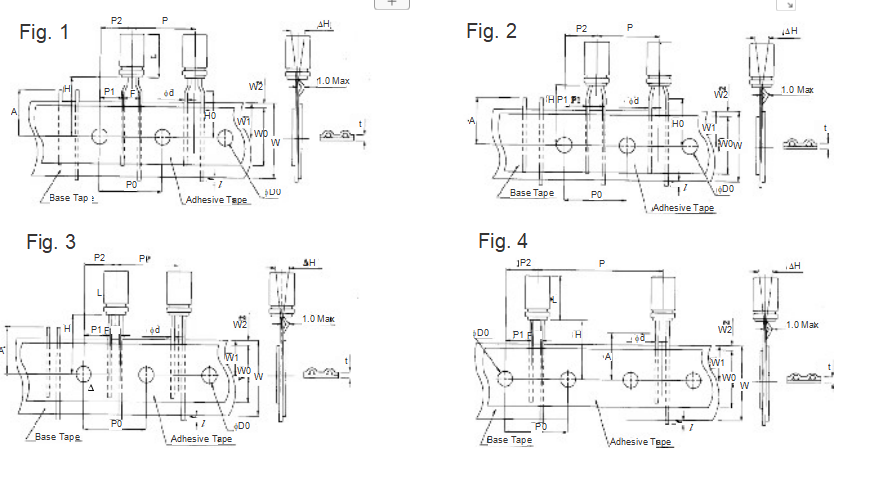

Taping Specification fyrir Radial Lead Type

Pökkun	SENDUR,TR (Mynd. 1)								á, SR (Mynd. 2, 3, 4)
L	L ≤ 7 mm					L ≥ 7 mm			L ≤ 7 mm					L ≥ 7 mm
fD Tákn	f 3	f 4	f 5	f6.3	f 8	f 5	f 6.3	f 8	f 3	f 4	f 5	f 6.3	f 8	f 5	f 6.3	f 8	Tol.	f 10	f 13	Tol.
fd	0.4	0.45	0.5	0.5	0.5	0.5	0.5	0.6	0.4	0.45	0.45	0.45	0.45	0.5	0.5	0.6	± 0.05	0.6	0.6	± 0.05
F	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	2.5	2.5	2.5	2.5	3.5	2.5	2.5	3.5	-0.2/+0.8	5.0	5.0	-0.2/+0.8
P.	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	± 1.0	12.7	25.4	± 1.0
P0	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	± 0.2	12.7	12.7	± 0.30
P2	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	± 1.0	6.35	6.35	± 1.3
P1	3.85	3.85	3.85	3.85	3.85	3.85	3.85	3.85	5.1	5.1	5.1	5.1	4.6	5.1	5.1	4.6	± 0.5	3.85	3.85	± 0.7
H	17.5	17.5	17.5	17.5	17.5	18.5	18.5	20.0	17.5	17.5	17.5	17.5	17.5	18.5	18.5	18.5	± 0.75	18.5	18.5	± 0.75
H0	16.0	16.0	16.0	16.0	16.0	16.0	16.0	16.0	—	—	—	—	—	—	—	—	± 0.5	—	—	± 0.5
W.	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	± 0.5	18.0	18.0	± 0.5
W0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	Min	12.0	12.0	Min.
W1	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	± 0.5	9.0	9.0	± 0.5
W2	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	Hámark.	1.5	1.5	Hámark.
f D0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	± 0.2	4.0	4.0	± 0.2
t	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	± 0.2	0.7	0.7	± 0.2
H	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	± 1.0	0	0	± 1.0
l	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	Hámark.	1.0	1.0	Hámark.
A.	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	Hámark.	11	11	Hámark.
Mynd. Nei.	1	1	1	1	1	1	1	1	2	2	2	3	3	2	3	3		3	3,4

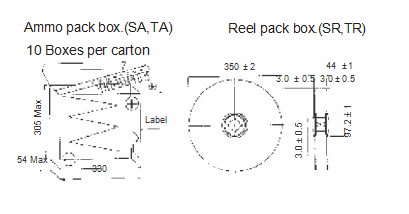

Magn umbúða

D.	3	4	5	6.3	8	10	13
SENDUR, á	3000	2000	2000	2000	1000	500	250
TR,SR	3000	1500	1200	1000	800	500	500

ATHUGIÐ:

Ofangreind magn eru dæmigerð. Magn má
Íhluturinn verður stilltur á borðið þannig að jákvæða leiðin er leiðandi eða neikvæða leiðin er leiðandi, eftir beiðni viðskiptavinarins

Eiginleikar
◆ 2000klst(3000klst fyrir φ D > 10mm) tryggð
◆  SlimType

◆ ROHS samhæft

µf	0.1	0.47	1	4.7	10	47	100	470	1000	4700	10000
Hlutanúmer	0R1	R47	010	4R7	100	470	101	471	102	472	103

Kóði	K	M.	T.	W.
Umburðarlyndi	+ 10%	+ 20%	+ 50% /-10%	+ 100% /-10%
