High Ripple raflausnarþéttar ▏5.000 klst.

Eiginleikar

Longlife, 105° C., 5,000 klst tryggður
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3321 niðurhal )

Forskriftir

Hlutir	Frammistaða
Lífið	at 105 ° C. 5,000 Klukkutímar
Rekstrartímabil.	400V						420 ~450V
	-40 °C ~ +105 ° C.						-25 °C ~ +105 ° C.
Þolþol	+20% (við 120Hz, 20 °C)
Lekastraumur (at 20 ° C.)	Tími		eftir 5 mínútur
	Lekastraumur		CV < 1,000 I = 0,03cv + 15(µA)					CV > 1,000 I = 0,02CV+25 ( A.)
	Þar sem C = metið þéttni í µF. V = metin DC vinnuspenna í V.
Dreifingarstuðull (Sólbrúnan Δ við 120Hz, 20° C.)	Metin spenna		400	420	450
	Sólbrúnan δ (Max)		0.24	0.24	0.24
Eiginleikar lágt hitastig (við 120Hz)	Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan.
	Metin spenna				400	420	450
	Viðnám	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Hlutfall	Z (-40° C.) / Z (+20° C.)			6	—	—
Hlaða lífspróf	Prófunartími			5,000 klst
	Rafrýmisbreyting			Innan + 20% af upphafsgildi
	Dreifingarstuðull			Minna en 200% af tilgreindu gildi
	Lekastraumur			Innan tilgreinds gildi
	* Ofangreindar forskriftir skulu vera uppfylltar þegar þéttar eru færðir aftur í 20 °C eftir málspennu sem er beitt með gárstraumi fyrir 5,000 klst kl 105 ° C..
	Prófunartími			1,000 klukkustundir
Geymslupróf	Rafrýmisbreyting			Innan + 20% af upphafsgildi
	Dreifingarstuðull			Minna en 200% af tilgreindu gildi
	Lekastraumur			Innan tilgreinds gildi
	* Ofangreindar forskriftir skulu vera uppfylltar þegar þéttar eru færðir aftur í 20 °C eftir að hafa verið afhjúpuð fyrir 1,000 klst kl 105 °C án spennu. The rated voltage shall be applied to the capacitors before the measurements. (Vísaðu til JIS C 5101-4 4.1).
Gára straumur & Tíðni margfaldara	Freq. (Hz)		60	120	500	1k	10k upp
	Margfaldarar		0.80	1.00	1.25	1.40	1.50
Aðrir staðlar	Jis c 5101-4

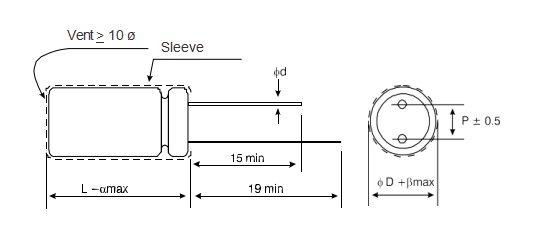

Mál Eining: mm

φd	10	12.5	16	18
P.	5.0	5.0	7.5	7.5
φd	0.6		0.8
A.	2.0
R	0.5

Mál & Leyfilegt Gára Núverandi

V. DC	Cap. (µf)	10f			12.5f			16f			18f
		φD x L	Gára straumur		φD x L	Gára straumur		φD x L	Gára straumur		φD x L	Gára straumur
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P.)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W. )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

Eiginleikar
◆ Langt líf,105° C.,5,000klukkustundir tryggðir
◆  Minni stærð með stórum leyfilegum gára straumi
◆ SlimType

◆ ROHS samhæft
