High Ripple rafgreiningarþéttar ▏8.000 ~ 10.000 klst.

Eiginleikar
105℃, 8,000 ~ 10,000 klukkustundir tryggðir
Hentar til að skipta um aflgjafa, Ups, Kjölfesta
Smærri með stórum leyfisveitandi straumi
ROHS samhæft

DataSheet-fyrir-hár-Ripple-rafeindýtísk-capacitors-▏800010000Hrs-▏cadd.pdf (4129 niðurhal )

Forskriftir

Hlutir

Frammistaða

Metið spennusvið

160 ~ 400V

450V

Rekstrarhitastig

-40° C ~ +105 ° C.

-25° C ~ +105 ° C.

Þolþol

+20% (við 120Hz, 20° C.)

Lekastraumur (at 20 ° C.)

Tími

eftir 1 mínúta

eftir 5 mínútur

Lekastraumur

CV < 1000

CV > 1000

CV < 1000

CV > 1000

I = 0,1cv + 40 (µA)

I = 0,04cv + 100 (µA)

I = 0,03cv + 15 (µA)

I = 0,02cv + 25 (µA)

Þar sem C = metið þéttni í µF. V = metin DC vinnuspenna í V.

Dreifingarstuðull

(Sólbrúnan Δ við 120Hz, 20 ° C.)

Metin spenna

200

250

350

400

450

Sólbrúnan δ (Max)

0.20

0.24

Lágt hitastig

Einkenni (við 120Hz)

Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan.

Metin spenna

200

250

350

400

450

Viðnám

Hlutfall

Z (-25) / Z (+20° C.)

Z (-40) / Z (+20° C.)

–

Hlaða lífspróf

Prófunartími

8,000 klst. Fyrir φd = 10mm; 10,000 klst. Fyrir φd >12.5mm

Rafrýmisbreyting

Innan + 20% af upphafsgildi

Dreifingarstuðull

Minna en 200% af tilgreindu gildi

Lekastraumur

Innan tilgreinds gildi

* Ofangreindar forskriftir skulu fullnægt þegar þéttarnar eru endurheimtar í 20 ° C eftir að hlutfallsspennan er notuð með metnu gára

Núverandi fyrir 8,000 klst / 10,000 klst. Við 105 ° C..

Geymslupróf

Rafrýmisbreyting

Innan + 20% af upphafsgildi

Dreifingarstuðull

Minna en 200% af tilgreindu gildi

Lekastraumur

Minna en 500% af tilgreindu gildi

* Ofangreindar forskriftir skulu fullnægjandi þegar þéttar eru endurheimtir í 20 ° C eftir að þeir hafa verið afhjúpaðir fyrir 1,000 klst. Við 105 ° C án spennu. Settu spennuna skal beitt á þétta fyrir þá sem eru

(Vísaðu til JIS C 5102).

Gára straumur & Tíðni margfaldara

Freq. (Hz)

Φd (mm)

120

10k

100k

upp

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Aðrir staðlar

Jis c 5101-4

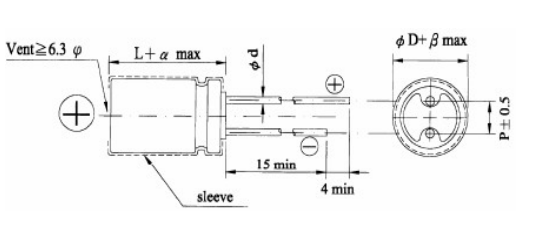

Mál Eining: mm

JD	10	12.5	16	18
P.	5.0		7.5
J D.	0.6		0.8
A.	1.5
b	0.5

Mál & Leyfilegt Gára Núverandi Gára straumur: MA/RMS og 105 ° C.

V.d c Liður	160V (2C.)			200V (2D.)			250V (2E)
V.d c Liður	JD x l	Gára straumur		JD x l	Gára straumur		JD x l	Gára straumur
µf	JD x l	120Hz	100KHz	JD x l	120Hz	100KHz	JD x l	120Hz	100KHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.d c Liður µf	350V (2V)			400V (2G)			450V (2W.)
	JD x l	Gára straumur		JD x l	Gára straumur		JD x l	Gára straumur
	JD x l	120Hz	100KHz	JD x l	120Hz	100KHz	JD x l	120Hz	100KHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215
