Almennar rafgreiningarþéttar ▏105 ℃▏400 ~ 450v ▏cafa

Eiginleikar

Longlife, 105 ℃, 2,000 klukkustundir tryggðir
Smaller size with large permissible ripplecurrent
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3998 niðurhal )

Forskriftir

Hlutir	Frammistaða
Lífið	at 105 ° C. 2000 Klukkutímar
Rekstrartímabil	400V				420 ~450V
	-40 °C ~ +105 ° C.				-25 °C ~ +105 ° C.
Þolþol	+20% (við 120Hz, 20 ° C.)
Lekastraumur (at 20 ° C.)	Tími		eftir 5 mínútur
	Lekastraumur		CV < 1,000 I = 0,03cv + 15(µA)			CV > 1,000 I = 0,02CV+25 (µA)
	Þar sem C = metið þéttni í µF. V = metin DC vinnuspenna í V
Dreifingarstuðull (Sólbrúnan Δ við 120Hz, 20° C.)	Metin spenna		400	420	450
	Sólbrúnan δ (Max)		0.24	0.24	0.24
Lágt hitastig Einkenni (við 120Hz)	Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan
	Metin spenna			400	420	450
	Viðnám	Z (-25° C.) / Z (+20 ° C.)		5	6	6
	Hlutfall	Z (-40° C.) / Z (+20° C.)		6	—	—
Hlaða lífspróf	Prófunartími		2,000 klst
	Rafrýmisbreyting		Innan + 20% af upphafsgildi
	Dreifingarstuðull		Minna en 200% af tilgreindu gildi
	Lekastraumur		Innan tilgreinds gildi
	* Ofangreindar forskriftir skulu vera uppfylltar þegar þéttar eru færðir aftur í 20 °C eftir málspennu sem er beitt með gárstraumi fyrir 2,000 klst kl 105 ° C.
	Prófunartími		1,000 klukkustundir
Geymslupróf	Rafrýmisbreyting		Innan + 20% af upphafsgildi
	Dreifingarstuðull		Minna en 200% af tilgreindu gildi
	Lekastraumur		Innan tilgreinds gildi
	* Ofangreindar forskriftir skulu vera uppfylltar þegar þéttar eru færðir aftur í 20 °C eftir að hafa verið afhjúpuð fyrir 1,000 klst kl 105 °C án spennu. Málspennan skal lögð á þéttana fyrir mælingar. (Vísaðu til JIS C 5101-4 4.1)
Gára straumur & Tíðni margfaldara	Freq. (Hz)		60	120	500	1k	10k upp
	Margfaldarar		0.80	1.00	1.25	1.45	1.50
Aðrir staðlar	Jis c 5101-4

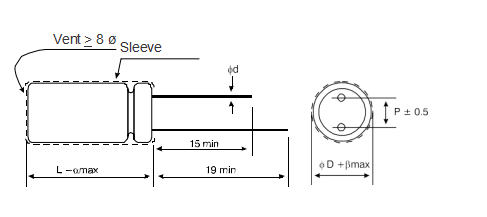

Mál

Eining: mm

φd	8	10	12.5	16	18
P.	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
A.	2.0
R	0.5

Mál & Leyfilegt Gára Núverandi

V. DC	Cap . (µf )	8f			10f			12.5f			16f			18f
		φD x L	Gára straumur		φ D x L	Gára straumur		φ D x L	Gára straumur		φ D x L	Gára straumur		φ D x L	Gára straumur
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P.)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W.)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

Dæmi um hlutanúmer

CAFA 560 M. 2G BK 125 300

Eiginleikar
◆  Langlífi, 105 ℃,2,000klukkustundir tryggðir
◆  SlimType

◆ ROHS samhæft
