Snap-In raflausnarþéttar ▏85 ℃ 3.000 klst.
Eiginleikar
Er með snap-in tengi sem getur lóðað beint á PCB
Hentar fyrir rafeindabúnað með miðlungs háspennurásum
Hægt er að smella í prentaða hringrásartauga og gerð töfrastöðvar
Er með snap-in tengi sem getur lóðað beint á PCB
Hentar fyrir rafeindabúnað með miðlungs háspennurásum
Hægt er að smella í prentaða hringrásartauga og gerð töfrastöðvar
Forskriftir
| Hlutir | Frammistaða | |||||||||||||||||
| Rekstrarhitastig | -40 °C ~ +85 ° C. | |||||||||||||||||
| Þolþol | +20% (við 120Hz, 20 ° C.) | |||||||||||||||||
| Lekastraumur (at 20 ° C.) | I = 0,02CV eða 1,5 mA hvort sem er minna (eftir 5 mínútur)
Hvar, C= nafnrýmd í µF.V= málspenna DC vinnuspenna í V. |
|||||||||||||||||
| Dreifingarstuðull
(Tanδ við 120Hz, 20° C.) |
Metin spenna | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (Max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Eiginleikar lágt hitastig (við 120Hz) |
Viðnámshlutfall skal ekki fara yfir gildin sem gefin eru í töflunni hér að neðan. | |||||||||||||||||
| Metin spenna | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Viðnám
Hlutfall |
Z (-25 ° C.)/Z(+20 ° C.) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C.)/Z(+20 ° C.) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Hlaða lífspróf |
Prófunartími | 3,000 Kl |
* Forskriftirnar skulu vera uppfylltar þegar þéttar eru færðir aftur í 20 °C eftir nafnspennu sem sótt er um 3,000 klst kl 85 ° C. |
|||||||||||||||
| Rafrýmisbreyting | < + 20% | |||||||||||||||||
| Dreifingarstuðull | Minna en 200% af tilgreindu gildi | |||||||||||||||||
| Lekastraumur | Innan tilgreinds gildi | |||||||||||||||||
|
Geymslupróf |
Prófunartími | 1,000 Kl |
* Forskriftin skal standa við þegar þéttar eru færðir aftur í 20 °C eftir að hafa verið afhjúpuð fyrir 1,000 klst kl 85 ° C. |
|||||||||||||||
| Rafrýmisbreyting | < + 20% | |||||||||||||||||
| Dreifingarstuðull | Minna en 200% af tilgreindu gildi | |||||||||||||||||
| Lekastraumur | Innan tilgreinds gildi | |||||||||||||||||
|
Gára straumur & Tíðni margfaldara |
Freq. |
60 |
120 |
500 |
1k |
10k upp |
||||||||||||
| (Hz)
W.. V. (V) |
||||||||||||||||||
| Undir 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 og Upp | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 og Upp | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Gára straumur &
Hitamargfaldarar |
Hitastig
( ° C.) |
40 | 55 | 70 | 85 | |||||||||||||
| Margfaldari | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Aðrir staðlar | Uppfyllir einkenni W fyrir JIS C 5141 | |||||||||||||||||

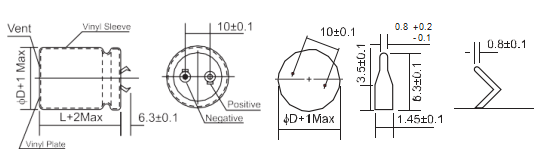

SNAP-IN TERMINAL GERÐ (2 AFSLÁTTUR)

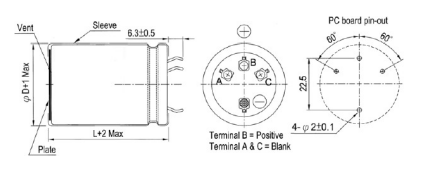

SNAP-IN TERMINAL (4 AFSLÁTTUR)

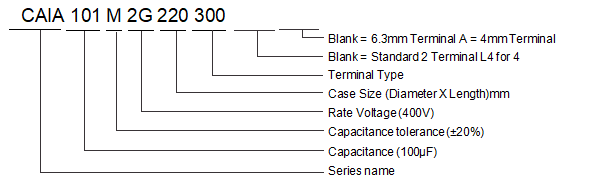

Dæmi um hlutanúmer
Eiginleikar
◆Snap-In Terminal Types (2 Flugstöð & 4 Treminal)
◆ Er með snap-in tengi sem getur lóðað beint á PCB
◆ Hentar fyrir rafeindabúnað með miðlungs háspennurásum
◆ Hægt er að smella inn tegund af prentuðu hringrásarborði og gerð flugstöðvar
