Málmað pólýester kvikmyndaþétti | Kassi | CDAE
Eiginleikar
◆ Rekstrartímabil. Svið :-40°C ~ +115°C (Hægar yfir 105°C)
◆ Þéttni svið:0.01~10uF
◆ Þolþol: J=5% K=10% M=20%
◆ Málspenna V R 85°C: 100Vdc, 250Vdc, 400Vdc, 450Vdc, 630Vdc,1000Vdc
◆ Loftslagsflokkur: 55 / 105 / 56

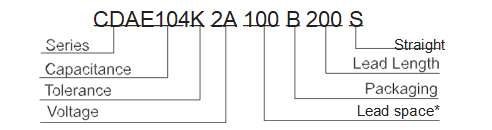

Dæmi um hlutanúmer
* Leadspace er beint blý ómyndað upprunalegt blýrými.
RAFEIGNIR
| Hlutir | Frammistaða | ||||
| Rekstrarspennusvið | 100Vdc, 250Vdc, 400Vdc, 450Vdc, 630Vdc, 1000Vdc | ||||
| Metið hitastig | -40°C ~ +115°C (Hægar yfir 105°C) | ||||
| Nothæft hitastig í efri flokki | +115° C.
(Hægar yfir +105°C : 1.25% á °C af málspennu) |
||||
| Loftslagsflokkur | 55 / 105 / 56 | ||||
| Þéttni svið | 0.001 µF ~ 10 µf | ||||
| Þolþol | 5% (J.), 10% (K), 20%(M.) | ||||
|
Dreifingarstuðull (við nafngetu) |
|||||
| C ≤ 0,1uF | C. > 0.1uF | ||||
| 1KHz, 20° C. | ≤ 0.01 | ≤ 0.01 | |||
| 10KHz, 20° C. | ≤ 0.015 | ≤ 0.015 | |||
| 100KHz, 20° C. | ≤ 0.030 | ||||
|
Einangrunarviðnámsstöð við flugstöð |
VR ≤ 100V | IR ≥ 3750MΩ, CN ≤ 0,33uF
IS ≥ 1250S, CN > 0.33uF (20° C., 100V, 1mín) |
|||
| VR > 100V | IR ≥ 15000MΩ, CN ≤ 0,33uF
IS ≥ 10000S, CN > 0.33uF (20° C., 100V, 1mín) |
||||
|
Þola spennu |
Flugstöð til flugstöðvar: (við 20˚C ± 5˚C)
1.6 x VR sótt um 2sek. (skera af straumi 10mA) |
||||
LÓÐUN
Svæðið undir ferlinum er ráðlagður lóðatími & hitastig. fyrir þau efni sem sýnd eru.
INNGANGUR
◆ Mikil rakaþol
◆ Sjálfgræðandi eign
◆ Non-inductive smíði
◆ Góð lóðahæfni
◆ Logavarnarefni epoxý plastefni
(Samhæft við UL94V-0)
◆ Svipað og MDD gerð en í kassahlíf
