Super Mini Electrolytic Camitors ▏85 ℃ 1,000 ~ 2000HRS ▏CAZD
Өзгөчөлүктөр
85° C, 2000 Ишенүү, компакт схемалар үчүн 7мм бийиктиги менен стандарттык миниатюралык түрү.
85° C, 2000 Ишенүү, компакт схемалар үчүн 7мм бийиктиги менен стандарттык миниатюралык түрү.
Мүнөздөмөлөр
| пункт | Performance | |||||||||||
| SE | SEA | |||||||||||
| Жашоо | 85°С 1000 Саат | 85°С 2000 Саат | ||||||||||
| Иштөө Темп. | -40°C ~ +85°C Range | |||||||||||
| Сыйкырдуулукка толеранттуулук | ± 20% (120HZ, 20° C) | |||||||||||
| Агызуу
(20 ° C) |
I = 0,01CV же 3 ( A) кайсынысы чоңураак (кийин 2 мүнөт)
Кайда, C = f ичинде бааланган касса. V = номиналдуу DC жумушчу чыңалуу V. |
|||||||||||
| Dissipaton фактору | Бааланган чыңалуу | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Tan at 120 HZ,20° C | Тан (макс) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Төмөн температуранын мүнөздөмөлөрү (120hz) |
Импеданс катышы төмөнкү таблицада берилген маанилерден ашпоого тийиш | |||||||||||
| Бааланган чыңалуу | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Импеданс катышы | Z(-25° C) /Z(+20° C) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Load Life Test at 20°C (after rated voltage is applied at 85°C for
1000/2000 саат) |
Сыноо убактысы | 1000 / 200 Саат | Shelf Life Test at 20°C (after exposure to 85°C for 1000 hours with no
чыңалуу) |
Сыноо убактысы | 1000 Саат | |||||||
| Capacitance Change | ± 20% | Capacitance Change | ± 20% | |||||||||
| Диссипация фактору | азыраак 200% белгиленген мааниге ээ | Диссипация фактору | азыраак 200% белгиленген мааниге ээ | |||||||||
| Агызуу | Белгиленген мааниде | Агызуу | Белгиленген мааниде | |||||||||
| Ripple Current & | 60(50) | 120 | 500 | 1K | 10K up | |||||||
| Frequency Multilpliers | Under 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 чейин 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Riple Current &
Температураны көбөйтүүчүлөр |
Температура (° C) | Under 50 | 70 | 85 | ||||||||
| Көбөйткүчтөр | 1.75 | 1.58 | 1.00 | |||||||||
| Стандарттар | JIS C мүнөздүү W ын канааттандырат 5141 | |||||||||||

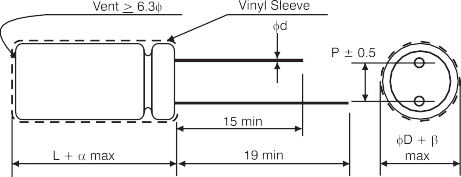

ӨЛЧӨМДӨР & УРУКСАТ БЕРИЛГЕН БАЛКЫРУУ
Өлчөм: D×L(мм); Ripple Current: mA/RMS 120Hz 85°C
| VDC
F Мазмуну |
4V(0G) | 6.3V(0J) | 10V(1A) | 16V(1C) | 25V(1Д) | 35V(1V) | 50V(1Н) | 63V(1J) | |||||||||
| DXL | мА | DXL | мА | DXL | мА | DXL | мА | DXL | мА | DXL | мА | DXL | мА | DXL | мА | ||
| 0.1 | 0R1 | 4 x 7 | 2 | 4 x 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 x 7 | 3 | 4 x 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 x 7 | 4 | 4 x 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 x 7 | 5 | 4 x 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 x 7 | 10 | 4 x 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 x 7 | 15 | 4 x 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 x 7 | 18 | 4 x 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 x 7 | 22 | 5 x 7
4 x 7 |
23
22 |
5 x 7 | 26 | ||||||||||
| 10 | 100 | 4 x 7 | 25 | 4 x 7 | 26 | 5 x 7
4 x 7 |
30
26 |
6.3 x 7
5 x 7 |
34
31 |
6.3 x 7 | 40 | ||||||
| 22 | 220 | 4 x 7 | 31 | 4 x 7 | 32 | 5 x 7
4 x 7 |
39
33 |
5 x 7
4 x 7 |
41
34 |
6.3 x 7 | 47 | 6.3 x 7 | 53 | 8 x 7 | 70 | ||
| 33 | 330 | 4 x 7 | 32 | 4 x 7 | 32 | 4 x 7 | 35 | 5 x 7 | 43 | 6.3 x 7 | 53 | 8 x 7
6.3 x 7 |
71
60 |
8 x 7
6.3 x 7 |
76
65 |
||
| 47 | 470 | 4 x 7 | 38 | 4 x 7 | 38 | 5 x 7
4 x 7 |
47
39 |
6.3 x 7
5 x 7 |
59
49 |
6.3 x 7 | 65 | 8 x 7 | 83 | 8 x 7 | 85 | ||
| 100 | 101 | 5 x 7 | 61 | 6.3 x 7
5 x 7 |
75
63 |
6.3 x 7 | 80 | 6.3 x 7 | 90 | 8 x 7 | 125 | ||||||
| 220 | 221 | 6.3 x 7 | 90 | 6.3 x 7 | 99 | 8 x 7 | 140 | 8 x 7 | 146 | ||||||||
| 330 | 331 | 8 x 7 | 129 | 8 x 7 | 156 | ||||||||||||
| 470 | 471 | 8 x 7 | 154 | ||||||||||||||
КОРГОШУНУН АРАЛЫК ЖАНА ДИАметри
| Г | 4 | 5 | 6.3 | 8 |
| Б | 1.5 | 2.0 | 2.5 | 3.5 |
| г | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Бөлүмдүн номери
CAZD 0R1 М 1Н күйүк 040 070
Өзгөчөлүктөр
◆ 85°C, 1000 ~2000hours assured, 5аз агып менен мм бийиктикте.
◆ Өтө компакттуу жогорку температурадагы өнөр жай жабдууларында колдонуу.
◆ RoHS ылайык келүү
