Бийик бырыштар электрилик кондикаторлор ▏5,000hrs ▏cada

Өзгөчөлүктөр

Узак өмүр, 105° C, 5,000 Жоб
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3333 Жүктөөлөр )

Мүнөздөмөлөр

Items	Performance
Жашоо	боюнча 105 ° C 5,000 Саат
Иштөө Темп.	400V						420 ~ 450V
	-40 °C ~ +105 ° C						-25 °C ~ +105 ° C
Сыйкырдуулукка толеранттуулук	+20% (120hz, 20 ° C)
Агызуу (боюнча 20 ° C)	Убакыт		кийин 5 мүнөт
	Агызуу		CV < 1,000 I = 0,03CV + 15(μa)					CV > 1,000 I = 0,02CV+25 ( A)
	Бул жерде C = мкФ менен номиналдык сыйымдуулук. V = V менен туруктуу туруктуу жумушчу чыңалуу.
Диссипация фактору (Тан δ 120Гц, 20° C)	Бааланган чыңалуу		400	420	450
	Тан δ (макс)		0.24	0.24	0.24
Төмөн температуранын мүнөздөмөлөрү (120hz)	Импеданс катышы төмөнкү таблицада берилген маанилерден ашпоого тийиш.
	Бааланган чыңалуу				400	420	450
	Импеданс	Z (-25° C) / Z (+20 ° C)			5	6	6
	Пропорция	Z (-40° C) / Z (+20° C)			6	—	—
Load Life Test	Сыноо убактысы			5,000 с
	Capacitance Change			ичинде + 20% баштапкы мааниге ээ
	Диссипация фактору			азыраак 200% белгиленген мааниге ээ
	Агызуу			Белгиленген мааниде
	* Конденсаторлор калыбына келтирилгенде жогоруда көрсөтүлгөн спецификациялар аткарылышы керек 20 үчүн номиналдуу толкун агымы менен колдонулган номиналдык чыңалуудан кийин °C 5,000 саат 105 ° C.
	Сыноо убактысы			1,000 саат
Жарактуулук мөөнөтү сыноо	Capacitance Change			ичинде + 20% баштапкы мааниге ээ
	Диссипация фактору			азыраак 200% белгиленген мааниге ээ
	Агызуу			Белгиленген мааниде
	* Конденсаторлор калыбына келтирилгенде жогоруда көрсөтүлгөн спецификациялар аткарылышы керек 20 °C аларды ачыкка чыгаргандан кийин 1,000 саат 105 °C чыңалуусыз. The rated voltage shall be applied to the capacitors before the measurements. (JIS C караңыз 5101-4 4.1).
Ripple Current & Жыштык көбөйтүүчүлөрү	Freq. (HZ)		60	120	500	1к	10к өйдө
	Көбөйткүчтөр		0.80	1.00	1.25	1.40	1.50
Башка стандарттар	JIS C 5101-4

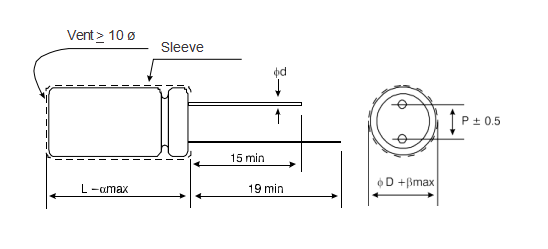

ӨЛЧӨМДӨР бирдиги: мм

φD	10	12.5	16	18
Б	5.0	5.0	7.5	7.5
φd	0.6		0.8
a	2.0
R	0.5

ӨЛЧӨМДӨР & УРУКСАТ RIPPLE УЧУРДА

V. DC	Кап. (μF)	10f			12.5f			16f			18f
		φD x L	Ripple Current		φD x L	Ripple Current		φD x L	Ripple Current		φD x L	Ripple Current
		φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2Б)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

Өзгөчөлүктөр
◆ Long life,105° C,5,000Ишенүү
◆ Чоң жол берилген толкун агымы менен кичине өлчөмү
◆ SlimType

◆ Rohs ылайыктуу
