Керамикалык диск |12V ~ 50V | CCDC
Киришүү
Spark Gap конденсаторлору адашкандар үчүн ишенимдүү разряд жолун камсыз кылуу үчүн иштелип чыккан, өтмө ашыкча чыңалуу жана статикалык чыңалуу. Учкун боштугунун курулушу конструкторго төмөнкү чыңалуудагы компоненттерди көрсөтүү менен чыгымдарды кыскартууга мүмкүндүк берет.
Spark Gap конденсаторлору адашкандар үчүн ишенимдүү разряд жолун камсыз кылуу үчүн иштелип чыккан, өтмө ашыкча чыңалуу жана статикалык чыңалуу. Учкун боштугунун курулушу конструкторго төмөнкү чыңалуудагы компоненттерди көрсөтүү менен чыгымдарды кыскартууга мүмкүндүк берет.
Өзгөчөлүктөр
• Чектелген маанилер
• Айрыкча учкун боштугун колдонуу үчүн иштелип чыккан
ӨЛЧӨМДӨР (мм) максимум
| Кап |
Код |
Чыңалуу (V) | Коргошун
(LS) |
Диаметри (Г) | Узундугу L | Калыңдыгы (T) |
| 0.75pf | R75 | 1КВ 1,5КВ 2КВ | 6.35 | 9 | 13 | 6.35 |
| .001μF | 102 | 2КВ | 9.50 | 12 | 26 | 6.35 |
| .01μF | 103 | 1.5КВ 2КВ 2.5КВ | 9.50 | 20 | 26 | 6.35 |
| .02μF | 203 | 1КВ | 9.50 | 24 | 27 | 6.35 |
ЭЛЕКТРДИК МҮНӨЗДӨМЛӨР
| Техникалык маалыматтар | Шарт | Спецификация |
| Кубаттуулугу | 1KHz 1VRMS боюнча өлчөнгөн
25℃ |
0.75pF ~ 0,02μF |
| Dissipation Factor tan d | 2.5% макс | |
| Инкапсуляция | Стандарт | Фенолик мом |
| Изоляцияга каршылык | 500Vdc менен өлчөнгөн | 7500MΩ же
R x C > 75Ω x F |
| Иштөө температурасы | Z5U
Y5P |
+10℃ ~ +85℃
-30℃ ~ +85℃ |
|
Жеткиликтүү сабырдуулук |
± 10% (K), ± 20% (М)
Кепилденген максималдуу маани (У) Кепилденген минимум маани (V) |
Бөлүмдүн номери
ТЕМПЕРАТУРА КОЭФФИЦИЕНТИ
| Код | EIACode | Температуранын мүнөздөмөлөрү |
| М | Z5U | +22 чейин -56% +10°Cден +85°Cге чейин |
| Б | Y5P | ±10% -30°Cден +85°Cге чейин |
Чыңалуу КОД МИСАЛ
| Код | 3A | 3R |
| WVDC | 1КВ | 1.5КВ |

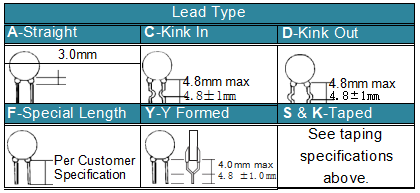

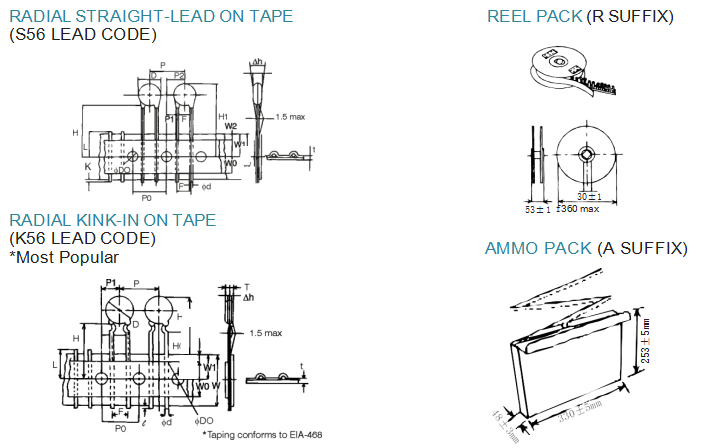

ЖАПКАН ПАКТ ҮЧҮН КОРГОШУНЧУ КОДТОР (КЕРАМИКАЛЫК ДИСК ГАНА)
| Код | Өлчөмдөр |
| Г | 11.0 макс |
| г | 0.6 ±0,05 |
| Б | 12.7 ±1,0 |
| P0 | 12.7 ±0,3 |
| P1 | 3.85 ±0,7 |
| P2 | 6.35 ±1.3 |
| F | 5.0 +0.8 -0.2 |
| Dh | 0 ±2,0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 макс |
| Н | 18.0 +3.0 -0 |
| H0 | 16.0 ±0,5 |
| H1 | 32.25 макс |
| K | 1.0 макс |
| D0 | 4.0 ±0,2 |
| t | 0.7 ±0,2 |
| Л | 11.0 макс |
Киришүү
Spark Gap конденсаторлору үчүн иштелип чыккан
адашкандар үчүн ишенимдүү агып чыгуу жолун камсыз кылуу,
убактылуу ашыкча чыңалуу жана статикалык чыңалуу
куруу. Учкун боштугунун курулушу мүмкүн
менен чыгымдарды азайтуу үчүн схема дизайнерге мүмкүнчүлүк берет
төмөнкү чыңалуу компоненттерин көрсөтүү.
