SMD алюминий электролиттик конденсаторлор ▏105℃ 2000саат ▏Төмөн ESR ▏CAHA
Өзгөчөлүктөр
105° C, 2000 Ишенүү
Төмөн импеданс
RVHSSeries алмаштырат
Rohs шарттары
105° C, 2000 Ишенүү
Төмөн импеданс
RVHSSeries алмаштырат
Rohs шарттары
Мүнөздөмөлөр
| пункт | Performance | |||||||||
| Иштөө Темп. Диапазон | -55°C ~ + 105° C | |||||||||
| Сыйкырдуулукка толеранттуулук | ± 20% (120HZ, 20° C) | |||||||||
| Агызуу (20•C) | I=0,01CV же 3µA (кайсынысы чоңураак) кийин 2 мүнөт, мында C = номиналдуу сыйымдуулук мФ V = номиналдуу туруктуу токтун жумушчу вольт | |||||||||
| Диссипация фактору
Танδ at 120 HZ, 20° C |
Бааланган чыңалуу | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (макс) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Бааланган чыңалуу | 6.3 | 10 | 16 | 25 | 35 | |||||
| Төмөн температура
Мүнөздөмөлөрү (120hz) |
Импеданс катышы |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Жашоо сыноо |
Сыноо убактысы |
Load Life жарактуулук мөөнөтү | ||||||||
| 2000 Саат | 1000 Саат | |||||||||
| Capacitance Change | Баштапкы мааниден ±20% чегинде | ± ичинде 20% баштапкы мааниге ээ | ||||||||
| Диссипация фактору | азыраак 200% белгиленген мааниге ээ | азыраак 200% белгиленген мааниге ээ | ||||||||
| Агызуу | Белгиленген мааниде | Белгиленген мааниде | ||||||||
| Сыноо шарттары | 20° C (номиналдык чыңалуу колдонулгандан кийин 2000 саат
105° C |
20° C (үчүн сактоо кийин 1000 саат 105°С
чыңалуусуз) |
||||||||
| Ripple Current & Frequency Multilpiers | VDC(V) Freq. (HZ) | 50,60 | 120 | 1K | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Стандарттар | JIS C мүнөздүү W ын канааттандырат 5141 | |||||||||
DIMENSION, ИМПЕДАНС & ЖҮКТӨЛГӨН БАЛКЫРУУ ТОГУ
Ripple Current мА/rms боюнча 120 HZ, 105° C
Импеданс : 100KHz, 20ºC
| VDC
μF Мазмуну |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1Д) | 35V (1V) | |||||||||||
| φD x L Имп. мА | φD x L Имп. мА | φD x L Имп. мА | φD x L Имп. мА | φD x L Имп. мА | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

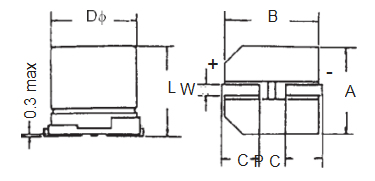

ТАПКАН АРАЛЫК ЖАНА ДИАметр
| φD±0,5 | Л | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 чейин 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 чейин 1.1 | 4.7 |
Бөлүмдүн номери
КАЧАН 470 М 1VTR 080100
Өзгөчөлүктөр
◆ 105°C, 2000 Ишенүү
◆ Төмөн Импеданс
◆ RoHS ылайыктуу
