Оңой коргошун нымдуу тантал саздалардан саздуу |CBDA
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Менен полярдык октук жетелейт кичинекей өлчөмү менен мүнөздөлөт, төмөн DC агуусу, Туруктуу жана мыкты аткаруулар, Жогорку ишенимдүүлүк жана узак жашоо. CBDA
Сериялар Кытайдын Электрондук өнөр жай стандартынын SJ / T10030-91 талаптарына жооп берет,
телекоммуникация сыяктуу аскердик жана жарандык колдонуу үчүн электрондук жабдууларда кеңири колдонулат, аэрокосмостук жана авиация.
Жалпы мүнөздөмөлөр
Иштөө температурасы: -55X3 ~+125<0(>85<0 номиналдык чыңалуу менен)
Сыйымдуулук диапазону: 1 uF~3300uF
Сыйкырдуулукка толеранттуулук: ± 20%, ± 10%
Чыңалуу: 6.3V~125V
DC LEAKAGE: боюнча +20CC, 10^0.001 CRVR же 1 卩 A(Кайсынысы чоңураак);
at +85P and +125P, I0W0.0080 CRVRже 8 卩 A(Кайсынысы чоңураак)
Бөлүмдүн номери

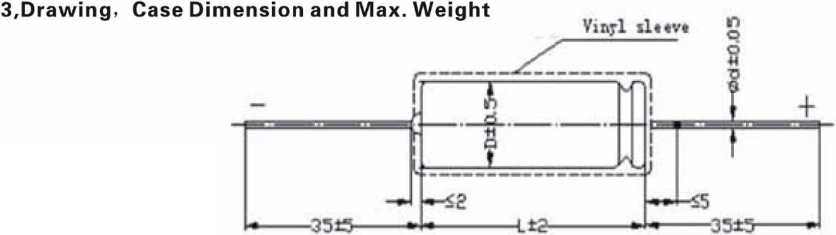

| Код | Макс. салмагы(g) | D±0,5 ( мм ) | L±2 ( мм ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Номиналдуу сыйымдуулук, Бааланган чыңалуу. Voltage Deating,Case size and General Characteristics
| Бааланган чыңалуу | Voltage Deating | Case size | Кубаттуулугу (мФ) | DF(%)Max 25C85C125幻 | lmpedance( С) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Өзгөчөлүктөр
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Менен полярдык октук жетелейт кичинекей өлчөмү менен мүнөздөлөт,
төмөн DC агуусу, Туруктуу жана мыкты аткаруулар, Жогорку ишенимдүүлүк жана узак жашоо.
CBDA Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, телекоммуникация сыяктуу аскердик жана жарандык колдонуу үчүн электрондук жабдууларда кеңири колдонулат, аэрокосмостук жана авиация.
Rohs шарттары
