Жасалма полимер Чип Тантал
◆Epoxy molded encapsulation, Чип, Интеграция үчүн оңой, Поляризация
◆Extremely low ESR , Көлөмдүү натыйжалуу , Электр менен туруктуу & сактоо спектаклдери , Узак жашоо- карыш, Жогорку ишенимдүүлүк
◆Typical applications include DC/DC converters , блокнот компьютерлер , көчмө электроника , телекоммуникация (Мобилдик телефон жана базалык станция ), дисплейлер ,SSD,HDD and USB
◆Operative Standard: QJ/PWV517-2013.

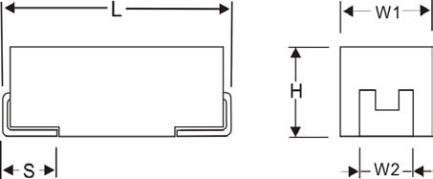

ӨЛЧӨМДӨР – MILLIMETERS
| Case Size | Л | W1 | Н | W2 | S | |
| A | 1206 | 3216 | 3.2±0,2 | 1.6±0,2 | 1.6±0,2 | 0.8±0,2 | 1.2±0,2 |
| Б | 1210 | 3225 | 3.5±0,2 | 2.8±0,2 | 1.9±0,2 | 0.8±0,2 | 2.2±0,2 |
| C | 2312 | 6032 | 6.0±0,2 | 3.2±0,2 | 2.5±0,2 | 1.3±0,2 | 2.2±0,2 |
| Н | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.0±0,2 | 1.3±0,2 | 2.4±0,2 |
| Г | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.8±0,2 | 1.3±0,2 | 2.4±0,2 |
| Д | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3±0,2 | 2.4±0,2 |
| V | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35±0,2 | 3.0±0,2 |
| W | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35±0,2 | 3.0±0,2 |
Бөлүмдүн номери
Soldering Process
Jinpei tantalum capacitors are compatible with wave (single or dual), convection, ЖАНА, or vapor phase reflow techniques. Preheating of these components is recommended to avoid extreme thermal stress.

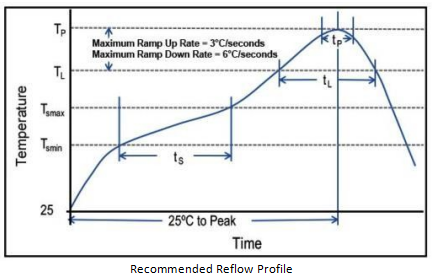

Suntan’s recommended profile conditions for convection and IR reflow reflect the profile conditions of the IPC/J CBAC standard for moisture sensitivity testing. The devices can safely withstand a maximum of three reflow passes at these conditions.
Hand soldering should be performed with care due to the difficulty in process control. If performed, care should be taken to avoid contact of the soldering iron to the molded case. The iron should be used to heat the solder pad, applying solder between the pad and the termination, until reflow occurs. Once reflow occurs, the iron should be removed immediately. “Wiping” the edges of a chip and heating the top surface is not recommended.
During typical reflow operations, a slight darkening of the gold- colored epoxy may be observed. This slight darkening is normal and not harmful to the product. Marking permanency is not affected by this change.
Эскертүү: Specifications are subject to change without notice. For more detail and update, please visit our website.
Өзгөчөлүктөр
⚫ Epoxy molded encapsulation, Чип, Интеграция үчүн оңой, Поляризация
⚫ Extremely low ESR , Көлөмдүү натыйжалуу , Электр менен туруктуу & storage performances, Узун өмүр,Жогорку ишенимдүүлүк
⚫ Typical applications include DC/DC converters, блокнот компьютерлер, көчмө электроника, телекоммуникация
(Мобилдик телефон жана базалык станция ), дисплейлер,SSD,HDDand USB
⚫ Operative Standard: QJ/PWV517-2013.
⚫ RoHS ылайыктуу
