Окуят көп мультиайер керамикалык конденча | CCCA
Өзгөчөлүктөр
◆ Conformal coated, miniature sizes, 0.3pf – 2.2UF
◆ Wide range of capacitance, tolerance, TC, and voltage
◆ C0G (NP0), X7r, Z5U жана Y5V температуралык коэффициенттери
◆ Popular values available from stock
Мүнөздөмөлөр
| Jinpei
Type |
WVDC1 |
СЫЙЫМДУУЛУК диапазону |
Л (Body Length, Макс) |
Г (Дене диаметри, Макс) |
г (Lead Dia) |
||
| C0G (NPO) | X7r | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pf
0.3 – 1000pf 0.5 – 820pf |
100pf – 0.15UF
100pf- 0.10UF 100pf- 0.01UF |
1000pf – 1.0UF
1000pf – 0.47UF 1000pf- 0.068UF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pf
0.5 – 2200pf 0.5 – 1000pf |
100pf – 0.22UF
100pf- 0.10UF 100pf- 0.033UF |
1000pf – 1.2UF
1000pf – 1.0UF 1000pf- 0.10UF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pf
0.5 – 4700pf 0.5 – 3300pf |
100pf – 1.0UF
100pf- 0.47UF 100pf- 0.10UF |
1000pf – 2.2UF
1000pf – 1.0UF 1000pf- 0.10UF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DIELECTRIC CHARACTERISTICS (типтүү)
| ITEM | COG (NPO) | X7r | Y5V (Z5U) 2 |
| Кап. Диапазон, E12 баалуулуктары | 0.3 pf- 5,600 pf | 100 pf – 1UF | 1,000 pf – 2.2UF |
| Сыйкырдуулукка толеранттуулук | <10pf: ±.1pF, .25pf, .5pf (std)
10pf: ±1%, ±2%, ± 5%(std),± 10% |
± 5%, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Иштөө температурасы | -55°Cден +125°Cге чейин | -55°Cден +125°Cге чейин | -30°Cден +85°Cге чейин |
| Температуранын мүнөздөмөлөрү | 0 ± 30ppm/°C 3 | ±15% максималдуу оп.температура диапазонунда | +22%/-82%(+22%/-56%)
максималдуу иштөө температурасы диапазонунда |
| Карылык (капкакты жоготуу/декада с) | жокко эсе | 2% | 7% |
| Voltage Coef ( C@ max V) | жокко эсе | -50% +10% тип | -80% +20%га чейин тип |
| Диссипация фактору (1KHz) | 0.15% (+25° C & +125° C)
1.0VRMS, 1баалуулуктар үчүн MHz<1000pf |
2.5% Макс., 1VRMS | 4.0% Макс. 0.5 VRMS |
| Изоляцияга каршылык 25°C
(MIL-STD-202-METHOD-302) |
100G or 1000M -uF
кайсынысы аз болсо |
100G or 1000M -uF
кайсынысы аз болсо |
10G or 1000M -uF
кайсынысы аз болсо |
| Диэлектрик күчү | 2.5x бааланган VDC | 2.5x бааланган VDC | 2.5x бааланган VDC |
| Жашоо сыноо (1000 саат) | 2x номиналдык чыңалуу @+125°C
C<3% же 0,25pF парик |
2x номиналдуу чыңалуу +125°C
C<20% |
1.5х номиналдуу чыңалуу +85°С
C<30% |
Киришүү
High-density multi-layer construction enabling an expanded
range of values. Bodies are insulated with a proprietary
flame retardant epoxy coating for superior environmental
protection and dielectric strength. Стандарттык эмес баалуулуктар,

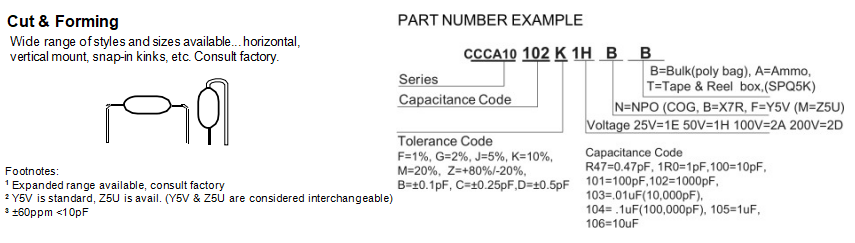

чыңалуу рейтингин жогорулатуу, Custom Marking, аскердик скрининг,
кесүү & түзүлгөн жетектөө, жана башкалар, бар. Matched sets and
networks also available.
