Enterrolytic Camitors ▏105 ℃ 3,000hrs ▏cavb
Өзгөчөлүктөр
ПХБга түздөн-түз ширете турган жана иштетүү убактысын үнөмдөө үчүн орнотулган терминалга ээ..
Орто-жогорку чыңалуу схемалары менен электрондук жабдуулар үчүн ылайыктуу. Басылып чыккан схемалык тактанын терминалдык түрү жана тиштүү терминал түрү бар.
3,000 Саат жашоо
ПХБга түздөн-түз ширете турган жана иштетүү убактысын үнөмдөө үчүн орнотулган терминалга ээ..
Орто-жогорку чыңалуу схемалары менен электрондук жабдуулар үчүн ылайыктуу. Басылып чыккан схемалык тактанын терминалдык түрү жана тиштүү терминал түрү бар.
3,000 Саат жашоо
Мүнөздөмөлөр
| пункт | Performance | |||||||||||||||||||||||
| Иштөө Темп. Диапазон | -40°C ~ +105°C | |||||||||||||||||||||||
| Сыйкырдуулукка толеранттуулук | ± 20% (120hz, 20° C) | |||||||||||||||||||||||
| Агызуу (20 ° C) | I=0,02CV же 1,5мА, кайсынысы кичине болсо (кийин 5 мүнөт) Кайда, C = номиналдык сыйымдуулук F. V = номиналдуу туруктуу туруктуу жумушчу чыңалуу. | |||||||||||||||||||||||
| Диссипация фактору
(120 Гц, 20° C) |
Бааланган чыңалуу | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Тан (макс) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 D = 35мм үчүн | ||||||||||||||||||||||||
|
Төмөн температуранын мүнөздөмөлөрү (120hz) |
Импеданс катышы төмөнкү таблицада берилген маанилерден ашпоого тийиш. | |||||||||||||||||||||||
| Бааланган чыңалуу | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Импеданс катышы | Z(-25° C) / Z(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40° C) / Z(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Load Life Test |
Сыноо убактысы | 3000 саат | ||||||||||||||||||||||
| Capacitance Change | Баштапкы мааниден ±20% чегинде | |||||||||||||||||||||||
| Диссипация фактору | азыраак 200% белгиленген мааниге ээ | |||||||||||||||||||||||
| Агызуу | Белгиленген мааниде | |||||||||||||||||||||||
| Жогорудагы спецификациялар конденсаторлор 20°C кийин калыбына келтирилгенде аткарылышы керек
үчүн колдонулган номиналдык чыңалуу 3000 саат 105°С |
||||||||||||||||||||||||
|
Жарактуулук мөөнөтү сыноо |
Сыноо убактысы | 1000 саат | ||||||||||||||||||||||
| Capacitance Change | Баштапкы мааниден ±20% чегинде | |||||||||||||||||||||||
| Диссипация фактору | азыраак 150% белгиленген мааниге ээ | |||||||||||||||||||||||
| Агызуу | Белгиленген мааниде | |||||||||||||||||||||||
| Жогорудагы спецификациялар конденсаторлор 20°Сге чейин калыбына келтирилгенде аткарылышы керек. 1000 чыңалуусыз 105°C саат. | ||||||||||||||||||||||||
| Ripple Current & Жыштык көбөйтүүчүлөрү | WV (V) Freq (HZ) | 50/60 | 120 | 300 | 1K | 10K up | ||||||||||||||||||
| Мультипликатор | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Ripple Current & Температураны көбөйтүүчүлөр | Температура (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| Мультипликатор | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Стандарттар | JIS Cнин W мүнөздөмөлөрүн канааттандырат 5141 | |||||||||||||||||||||||

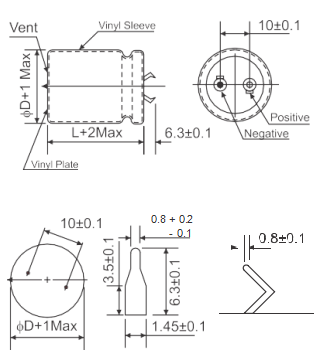

КАЙРЫЛУУ ТЕРМИНАЛЫНЫН ТҮРҮ
Бөлүмдүн номери
Өзгөчөлүктөр
◆ Түздөн-түз PCB менен ширете турган жана иштетүү убактысын үнөмдөө үчүн орнотулган терминалга ээ..
◆ Орто-жогорку чыңалуу схемалары менен электрондук жабдуулар үчүн ылайыктуу. Басылып чыккан схемалык тактанын терминалдык түрү жана тиштүү терминал түрү бар.
◆ 3,000 Саат жашоо
