Радиалдык мультикайер керамикалык конденча | CCBA
Өзгөчөлүктөр
◆ Өнөр жайдын кеңири спектри- 0.47pF 10uF чейин, толеранттуулук 1%
◆ мейкиндикти үнөмдөөчү радиалдык коргошун дизайн
◆ COG (NPO), X7r, Z5U жана Y5V температуралык коэффициенттери
◆ Тасма жана ролик таңгактары жеткиликтүү
◆ Стандарттык өнөр жай өлчөмдөрү
◆ Жогорку чыңалуудагы моделдер бар
◆ Кесилген жана түзүлгөн жетелейт

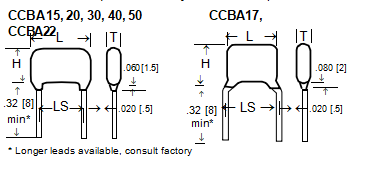

ӨЛЧӨМДӨР
| Jinpei түрү | L Макс. | H Макс. | T Макс. | LS ±.024 [0.6] |
| CCBA15 | .165 [4.2] | .150 [3.81] | .150 [3.81] | .100 [2.5] |
| CCBA17 | .150 [3.81] | .150 [3.81] | .150 [3.81] | .200 [5.0] |
| CCBA20 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .100 [2.5] |
| CCBA22 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .200 [5.0] |
| CCBA30 | .300 [7.62] | .217 [5.5] | .150 [3.80] | .200 [5.0] |
| CCBA40 | .413 [10.5] | .394 [10] | .165 [4.2] | .217 [5.5] |
| * CCBA50 | .492 [12.5] | .433 [11] | .165 [4.2] | .295 [7.5] |
BOD STYLE (кошумча стилдер жеткиликтүү)
ДИЭЛЕКТР МҮНӨЗДӨМӨЛӨР (типтүү)
| ITEM | (НПО Н) | X7R B | Y5V Ф (Z5U М) 2 |
| Кап. Диапазон, E12 баалуулуктары | 0.47 pf- 0.1UF | 330 pf – 1UF | 1,000 pF -10uF |
| Сыйкырдуулукка толеранттуулук | <10pf: ±.1pF, .25pf, .5pf (std)
³10pF: ±1%, ±2%, ± 5%(std), ± 10% |
± 5%, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Иштөө температурасы | -55°Cден +125°Cге чейин | -55°Cден +125°Cге чейин | -30°Cден +85°Cге чейин |
| Температуранын мүнөздөмөлөрү | 0 ± 30ppm/°C 3 | ±15% максималдуу оп.температура диапазонунда | +22%/-82% (+22%/-56%)
максималдуу иштөө температурасы диапазонунда |
| Карылык (капкакты жоготуу/декада с) | жокко эсе | 2% | 7% |
| Voltage Coef (DC@ макс V) | жокко эсе | -50% +10% тип | -80% +20%га чейин тип |
| Диссипация фактору (1KHz,25° C) | 0.15% (+25° C & +125° C)
1.0VRMS, 1баалуулуктар үчүн MHz<1000pf |
2.5% Макс., 1VRMS | 4.0% Макс. 0.5 VRMS |
| Изоляцияга каршылык 25°C (MIL-STD-202-METHOD-302) | 100ГВт же 1000МВт-уФ кайсынысы азыраак болсо | 100ГВт же 1000МВт-уФ кайсынысы азыраак болсо | 10ГВт же 1000МВт-уФ кайсынысы азыраак болсо |
| Диэлектрик күчү | 3x бааланган VDC | 3x бааланган VDC | 3x бааланган VDC |
| Жашоо сыноо (1000 саат) | 2x номиналдык чыңалуу @+125°C
DC<3% же 0,25pF парик |
2x номиналдуу чыңалуу +125°C
DC<20% |
1.5х номиналдуу чыңалуу +85°С
DC<30% |
СЫЙЫМДУУЛУК диапазону
| Jinpei TYPE | WVDC1 | СТАНДАРТЫ СЫЙЫМДУУЛУК диапазону 1 | ||
| (НПО Н )
Std. тол. = 5% |
X7R B
Std. тол. = 10% |
Y5V F(Z5U М) 2
Std. тол. = 20% |
||
| CCBA15, CCBA17 | 25
50 100 |
0.47 – 3300pf
0.47 – 2200pf 0.47 – 1000pf |
100pf- 0.22UF
100pf- 0.1UF 100pf- 0.047UF |
.01UF – 1.2UF
.01UF – 1uF 1000pF – 0.1UF |
| CCBA20,
CCBA22 |
25
50 100 |
0.47 – 6800pf
0.47 – 4700pf 0.47 – 3900pf |
100pf- 1UF
100pf- 0.47UF 100pf- 0.1UF |
.01UF – 1.2UF
.01UF – 1UF .01UF – 0.33UF |
|
CCBA30 |
25 | 10 – 10,000pf | 470pf- 1UF | .1UF – 1.5UF |
| 50 | 10 – 6800pf | 470pf – 1UF | .1UF – 1.5UF | |
| 100 | 5 – 4700pf | 100pf – 0.22UF | .1UF – 1.0UF | |
|
CCBA40 |
25 | 10 – 47,000pf | 1000pf – 1UF | .68UF – 4.7UF |
| 50 | 10 -27,000pf | 1000pf – 1UF | .68UF – 3.3UF | |
| 100 | 5 -22,000pf | 100pf – 0.47UF | .68UF – 2.2UF | |
|
CCBA50 |
25 | 1000pf – 0.1UF | .01UF – 2.2UF | 1UF – 10UF |
| 50 | 1000pf- 0.047UF | .01UF – 2.2UF | 1UF – 6.8UF | |
| 100 | 1000pf- 0.033UF | .01UF – 1UF | 1UF – 2.2UF | |
1 Кеңейтилген диапазон жеткиликтүү, заводдон кеңеш
2 Y5V стандарттуу болуп саналат, Z5U пайдалуу. (Y5V & Z5U алмаштырылат деп эсептелет)
3 ±60ppm <10pf
Киришүү
Жогорку тыгыздыктагы көп катмарлуу курулуш мыкты мүмкүнчүлүк берет
аткаруу жана сыйымдуулук диапазону. Менчик оттон сактагыч
эпоксиддик каптоо оптималдуу айлана-чөйрөнү коргоону жана камсыз кылат
диэлектрдик күч. Стандарттык эмес баалуулуктар, ичинде- чыңалуу
рейтингдер, Custom Marking, аскердик скрининг, кесүү & түзүлгөн жетектөө,
жана башкалар, бар. Мыкты комплекттер жана тармактар да бар.
