SMD алюминий электролиттик конденсаторлор ▏125℃ Жогорку температура ▏CAMA
Өзгөчөлүктөр
High Temperature Range up to +125°C
For automobile modules and other high temperature applications
Rohs шарттары
High Temperature Range up to +125°C
For automobile modules and other high temperature applications
Rohs шарттары
Мүнөздөмөлөр
| Items | Performance | |||||||||
| Иштөө температурасы | 10 ~ 50V | |||||||||
| 40 °C ~ +125 ° C | ||||||||||
| Сыйкырдуулукка толеранттуулук | +20% | |||||||||
| Агызуу (боюнча 20 ° C) | I = 0.03CV or 4 (μa) кайсынысы чоңураак (кийин 1 мүнөт) Where C
= rated capacitance in µF. V = V менен туруктуу туруктуу жумушчу чыңалуу. |
|||||||||
| Диссипация фактору (Тан δ 120Гц, 20 ° C) | Бааланган
Чыңалуу |
10 | 16 | 25 | 35 | 50 | ||||
| Тан δ (макс) | 0.32 | 0.24 | 0.21 | 0.18 | 0.18 | |||||
|
Төмөн температуранын мүнөздөмөлөрү (120hz) |
Импеданс катышы төмөнкү таблицада берилген маанилерден ашпоого тийиш. | |||||||||
| Бааланган чыңалуу | 10 | 16 | 25 | 35 | 50 | |||||
| Импеданс
Пропорция |
Z (-40 ° C)/Z(+20 ° C) | 5 | 4 | 3 | 3 | 3 | ||||
|
Load Life Test |
Сыноо убактысы | 1,000 Саат | ||||||||
| Capacitance Change | ичинде +30% баштапкы мааниге ээ | |||||||||
| Диссипация фактору | азыраак 300% белгиленген мааниге ээ | |||||||||
| Агызуу | Белгиленген мааниде | |||||||||
| * Конденсаторлор калыбына келтирилгенде жогоруда көрсөтүлгөн спецификациялар аткарылышы керек 20 °C after the rated
voltage applied for 1,000 саат 125 ° C |
||||||||||
| Жарактуулук мөөнөтү сыноо | Сыноо убактысы: 1,000 с; башка нерселер жүктүн иштөө мөөнөтүн сыноо үчүн бирдей. | |||||||||
| Башка стандарттар | JIS C 5101-1, -18 | |||||||||
DIMENSION & ЖҮКТӨЛГӨН БАЛКЫРУУ ТОГУ
Өлчөм: φD x L(мм)
Ripple Current mA/rms at 120KHz, 125° C
| V.DC | 10V (1A) | 16V (1C) | 25V (1Д) | 35V (1V) | 50V (1Н) | ||||||
| μF | Мазмуну | D x L | мА | D x L | мА | D x L | мА | D x L | мА | D x L | мА |
| 33 | 330 | 6.3 x 5.7 | 50 | 6.3 x 5.7 | 50 | 6.3 x 7.7 | 70 | 8 x 10 | 130 | ||
| 47 | 470 | 6.3 x 5.7 | 70 | 6.3 x 7.7 | 70 | 8 x 6.5 | 75 | 8 x 10 | 130 | ||
| 100 | 101 | 8.0 x 6.5 | 78 | 8 x 6.5 | 75 | 8 x 10 | 134 | 10 x 10 | 182 | 12.5 x 13.5 | 357 |
| 220 | 221 | 8.0 x 10 | 131 | 10 x 10 | 181 | 10 x 10 | 181 | 12.5 x 13.5 | 357 | 12.5 x 16 | 401 |
| 330 | 331 | 8.0 x 10 | 131 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | 16 x 16.5 | 652 |
| 470 | 471 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | ||
| 680 | 681 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 16 | 585 | 16 x 16.5 | 650 | ||
| 1,000 | 102 | 12.5 x 16 | 585 | 12.5 x 16 | 589 | 16 x 16.5 | 650 | 18 x 16.5 | 855 | ||

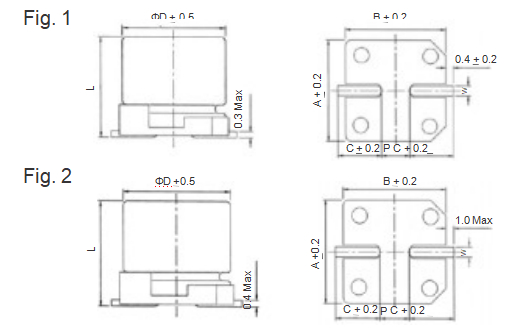

ТАПКАН АРАЛЫК ЖАНА ДИАметр
| ΦD | Л | A | Б | C | W | Б±0.2 | Fig.
Жок. |
| 8 | 10.0 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 чейин 1.1 | 3.1 | 1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 чейин 1.1 | 4.7 | 1 |
| 12.5 | 13.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 чейин 1.4 | 4.2 | 2 |
| 12.5 | 16.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 чейин 1.4 | 4.2 | 2 |
| 16 | 16.5 + 0.5 | 16.3 | 16.3 | 5.8 | 1.1 чейин 1.4 | 6.0 | 2 |
Бөлүмдүн номери
CAMA 221 M 1A TR 080 100
Өзгөчөлүктөр
◆ High Temperature Range up to +125°C
◆ For automobile modules and other high temperature applications
◆ RoHS ылайыктуу
