קבלים אלקטרוליטיים סופר -מיני ▏85 ℃ 1,000 ~ 2,000 שעות ▏cazd
תכונות
85° C., 2000 שעות מובטחות, סוג מיניאטורה סטנדרטי עם גובה 7 מ"מ למעגלים קומפקטיים.
85° C., 2000 שעות מובטחות, סוג מיניאטורה סטנדרטי עם גובה 7 מ"מ למעגלים קומפקטיים.
מפרט
| פָּרִיט | ביצועים | |||||||||||
| SE | SEA | |||||||||||
| חַיִים | At 85°C 1000 שעות | At 85°C 2000 שעות | ||||||||||
| טמפ' הפעלה. | -40°C ~ +85°C Range | |||||||||||
| סובלנות קיבולת | ± 20% (120הרץ, 20° C.) | |||||||||||
| זרם דליפה
(ב 20 מעלות צלזיוס) |
I = 0.01CV או 3 ( א) מה שיהיה גדול יותר (לְאַחַר 2 פּרוֹטוֹקוֹל)
אֵיפֹה, C = קיבול מדורג ב-F. V=מתח עבודה DC מדורג ב-V. |
|||||||||||
| פקטור פיזור | מתח מדורג | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Tan at 120 הרץ,20° C. | לְהִשְׁתַזֵף (מקסימום) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
מאפייני טמפרטורה נמוכה (בשעה 120 הרץ) |
יחס העכבה לא יעלה על הערכים המפורטים בטבלה שלהלן | |||||||||||
| מתח מדורג | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| יחס עכבה | ז(-25° C.) /ז(+20° C.) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| ז(-40° C.) /ז(+20° C.) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Load Life Test at 20°C (after rated voltage is applied at 85°C for
1000/2000 hours) |
זמן מבחן | 1000 / 200 שעות | Shelf Life Test at 20°C (after exposure to 85°C for 1000 hours with no
מֶתַח) |
זמן מבחן | 1000 שעות | |||||||
| שינוי קיבול | ± 20% | שינוי קיבול | ± 20% | |||||||||
| גורם פיזור | פחות מ 200% בעל ערך שצוין | גורם פיזור | פחות מ 200% בעל ערך שצוין | |||||||||
| זרם דליפה | בתוך הערך שצוין | זרם דליפה | בתוך הערך שצוין | |||||||||
| זרם אדווה & | 60(50) | 120 | 500 | 1ק | 10K למעלה | |||||||
| Frequency Multilpliers | תַחַת 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 אֶל 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| זרם אדווה &
מכפילי טמפרטורה |
טֶמפֶּרָטוּרָה (° C.) | תַחַת 50 | 70 | 85 | ||||||||
| מכפילים | 1.75 | 1.58 | 1.00 | |||||||||
| תקנים | עונה על מאפיין W של JIS C 5141 | |||||||||||

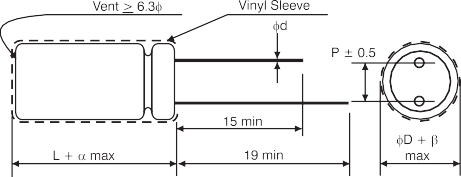

מימדים & זרם אדווה מותר
מֵמַד: D×L(מ"מ); זרם אדווה: mA/RMS ב-120Hz 85°C
| VDC
ו תוֹכֶן |
4V(0G) | 6.3V(0י) | 10V(1א) | 16V(1ג) | 25V(1ה) | 35V(1V) | 50V(1ח) | 63V(1י) | |||||||||
| DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | DXL | אִמָא | ||
| 0.1 | 0R1 | 4 x 7 | 2 | 4 x 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 x 7 | 3 | 4 x 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 x 7 | 4 | 4 x 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 x 7 | 5 | 4 x 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 x 7 | 10 | 4 x 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 x 7 | 15 | 4 x 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 x 7 | 18 | 4 x 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 x 7 | 22 | 5 x 7
4 x 7 |
23
22 |
5 x 7 | 26 | ||||||||||
| 10 | 100 | 4 x 7 | 25 | 4 x 7 | 26 | 5 x 7
4 x 7 |
30
26 |
6.3 x 7
5 x 7 |
34
31 |
6.3 x 7 | 40 | ||||||
| 22 | 220 | 4 x 7 | 31 | 4 x 7 | 32 | 5 x 7
4 x 7 |
39
33 |
5 x 7
4 x 7 |
41
34 |
6.3 x 7 | 47 | 6.3 x 7 | 53 | 8 x 7 | 70 | ||
| 33 | 330 | 4 x 7 | 32 | 4 x 7 | 32 | 4 x 7 | 35 | 5 x 7 | 43 | 6.3 x 7 | 53 | 8 x 7
6.3 x 7 |
71
60 |
8 x 7
6.3 x 7 |
76
65 |
||
| 47 | 470 | 4 x 7 | 38 | 4 x 7 | 38 | 5 x 7
4 x 7 |
47
39 |
6.3 x 7
5 x 7 |
59
49 |
6.3 x 7 | 65 | 8 x 7 | 83 | 8 x 7 | 85 | ||
| 100 | 101 | 5 x 7 | 61 | 6.3 x 7
5 x 7 |
75
63 |
6.3 x 7 | 80 | 6.3 x 7 | 90 | 8 x 7 | 125 | ||||||
| 220 | 221 | 6.3 x 7 | 90 | 6.3 x 7 | 99 | 8 x 7 | 140 | 8 x 7 | 146 | ||||||||
| 330 | 331 | 8 x 7 | 129 | 8 x 7 | 156 | ||||||||||||
| 470 | 471 | 8 x 7 | 154 | ||||||||||||||
מרווח וקוטר עופרת
| ד | 4 | 5 | 6.3 | 8 |
| פ | 1.5 | 2.0 | 2.5 | 3.5 |
| ד | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
דוגמה מספר חלק
CAZD 0R1 מ 1ח עַל 040 070
תכונות
◆ 85°C, 1000 ~2000hours assured, 5גובה מ"מ עם דליפה נמוכה.
◆ השתמש בציוד תעשייתי קומפקטי מאוד בטמפרטורה גבוהה.
◆ תאימות RoHS
