Screw Electrolytic Capacitors ▏85℃ 5,000Hrs ▏CAWC

תכונות
◆ החיים השימושיים הארוכים ביותר
◆ אמינות גבוהה
◆ משמש עבור מהפך、ספקי כוח מקצועיים
◆ תואם RoHS

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3443 הורדות )

מפרט

פָּרִיט	ביצועים
טמפ' הפעלה.	-40°C ~+85°C
סובלנות קיבולת	± 20% (120הרץ, 20° C.)
זרם דליקה (ב 20 מעלות צלזיוס)	I = 0.01CV או 5 (אִמָא) הקטן מביניהם (לְאַחַר 5 פּרוֹטוֹקוֹל) אֵיפֹה, C=קיבול מדורג ב-F. V= מתח עבודה DC מדורג ב-V.
פקטור פיזור טאן בשעה 120 הרץ, 20° C.	לְהִשְׁתַזֵף (מקסימום)		0.15
טמפרטורה נמוכה מאפיינים (בשעה 120 הרץ)	שינוי קיבולת: ג(-25° C.)/ ג(+20° C.) 0.7
מבחן חיי עומס ב 20 מעלות צלזיוס לאחר חשיפה למתח DC עם זרם אדוות מדורג 5000 שעות ב-85 מעלות צלזיוס	זמן מבחן		5000 hours
	שינוי קיבול		בתוך ±15% מהערך ההתחלתי
	גורם פיזור		פחות מ 175% בעל ערך שצוין
	זרם דליפה		בתוך הערך שצוין
מבחן חיי מדף ב 20 °C לאחר חשיפתם עבור 1000 hours at 85°C without voltage applied. המתח הנקוב יופעל על הקבלים לפני המדידות. (עיין ב-JIS 5102)	זמן מבחן		1000 hours
	שינוי קיבול		בתוך ±20% מהערך ההתחלתי
	גורם פיזור		פחות מ 200% בעל ערך שצוין
	זרם דליפה		בתוך הערך שצוין
זרם אדווה & מכפילי תדרים	תדירות	y (הרץ)	50 / 60	120	300	1ק	10K למעלה
	מַכפִּיל		0.7	1.0	1.1	1.3	1.4
זרם אדווה & מכפילי טמפרטורה	טֶמפֶּרָטוּרָה (° C.)		40	60	85
	מכפילים		1.89	1.67	1.0
תקנים	עונה על מאפיין W של JIS C 5101-4

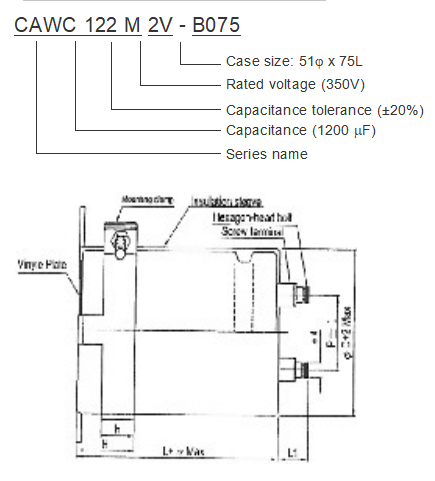

דוגמה מספר חלק

מימדים

ד	פ		L1	W1	W2	ח	ח	א	ב	ג	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

מפרט בורג:

בנוסף בורג עם ראש משושה: M5 x 0.8 x 10 מקס. מומנט הידוק של בורג: 3.23נ"מ

מימדים & זרם אדווה מותר

V.DC פָּרִיט uF	350V (2V)						400V (2G)						450V (2W)						500V (2ח)						525V (2י)
V.DC פָּרִיט uF	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D xL			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L	לְהִשְׁתַזֵף	זרם אדווה
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

דוגמה מספר חלק

מימדים

ד	פ		L1	W1	W2	ח	ח	א	ב	ג	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

מפרט בורג:

בנוסף בורג עם ראש משושה: M5 x 0.8 x 10 מקס. מומנט הידוק של בורג: 3.23נ"מ

מימדים & זרם אדווה מותר

V.DC פָּרִיט uF	350V (2V)						400V (2G)						450V (2W)						500V (2ח)						525V (2י)
V.DC פָּרִיט uF	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D xL			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L			לְהִשְׁתַזֵף	זרם אדווה	קוד גודל	D x L	לְהִשְׁתַזֵף	זרם אדווה
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

תכונות

◆ סיבולת עם זרם אדווה: 85℃,5，000 hours

◆ משמש למזגן, מהפך לשימוש כללי. and Power Supplies

◆ תואם RoHS

Screw Electrolytic Capacitors ▏85℃ 5,000Hrs ▏CAWC

מפרט

דוגמה מספר חלק

מימדים

מימדים & זרם אדווה מותר

דוגמה מספר חלק

מימדים

מימדים & זרם אדווה מותר
