SMD Aluminum Electrolytic Capacitors ▏105℃ 2,000Hrs ▏Low ESR ▏CAHA
תכונות
105° C., 2000 שעות מובטחות
עכבה נמוכה
Replaces RVHSeries
תואם RoHS
105° C., 2000 שעות מובטחות
עכבה נמוכה
Replaces RVHSeries
תואם RoHS
מפרט
| פָּרִיט | ביצועים | |||||||||
| טמפ' הפעלה. לָנוּעַ | -55° C ~ + 105° C. | |||||||||
| סובלנות קיבולת | ± 20% (120הרץ, 20° C.) | |||||||||
| זרם דליפה (ב-20•C) | I=0.01CV או 3µA (מה שיהיה גדול יותר) לְאַחַר 2 פּרוֹטוֹקוֹל, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| גורם פיזור
Tanδ ב 120 הרץ, 20° C. |
מתח מדורג | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (מקסימום) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| מתח מדורג | 6.3 | 10 | 16 | 25 | 35 | |||||
| טמפרטורה נמוכה
מאפיינים (בשעה 120 הרץ) |
יחס עכבה |
ז(-25° C.) /ז(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| ז(-40° C.) /ז(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
מבחן חיים |
זמן מבחן |
חיי מדף של חיי מדף | ||||||||
| 2000 שעות | 1000 שעות | |||||||||
| שינוי קיבול | בתוך ±20% מהערך ההתחלתי | בתוך ± 20% בעל ערך התחלתי | ||||||||
| גורם פיזור | פחות מ 200% בעל ערך שצוין | פחות מ 200% בעל ערך שצוין | ||||||||
| זרם דליפה | בתוך הערך שצוין | בתוך הערך שצוין | ||||||||
| תנאי מבחן | 20° C. (לאחר בקשת מתח מדורג 2000 שעות ב
105° C. |
20° C. (לאחר אחסון עבור 1000 שעות ב-105 מעלות צלזיוס
ללא מתח) |
||||||||
| זרם אדווה & מכפילי תדר | VDC(V) תדירות. (הרץ) | 50,60 | 120 | 1ק | 10K למעלה | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| תקנים | עונה על מאפיין W של JIS C 5141 | |||||||||
מֵמַד, עַכָּבָּה & זרם אדווה מותר
אדוות זרם mA/rms בשעה 120 הרץ, 105° C.
עַכָּבָּה : at 100K Hz, 20ºC
| VDC
μF תוֹכֶן |
6.3V (0י) | 10V (1א) | 16V (1ג) | 25V (1ה) | 35V (1V) | |||||||||||
| φD x L Imp. אִמָא | φD x L Imp. אִמָא | φD x L Imp. אִמָא | φD x L Imp. אִמָא | φD x L Imp. אִמָא | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

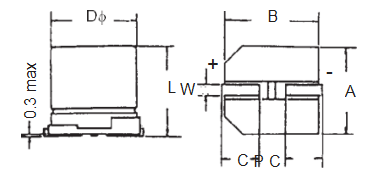

מרווח וקוטר רפידות
| φD±0.5 | ל | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 אֶל 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 אֶל 1.1 | 4.7 |
דוגמה מספר חלק
CAHA 470 מ 1V TR 080100
תכונות
◆ 105 מעלות צלזיוס, 2000 שעות מובטחות
◆ עכבה נמוכה
◆ תואם RoHS
