קבלים אלקטרוליטיים אדווים גבוהים ▏8,000 ~ 10,000 שעות ▏cadd

תכונות
105℃, 8,000 ~ 10,000 שעות מובטחות
מתאים להחלפת ספקי כוח, UPS, נֵטֶל
גודל קטן יותר עם זרם אדוות גדול מותר
תואם RoHS

גיליון נתונים-עבור-גבוה-אדווה-קבלים-אלקטרוליטים-▏800010000Hrs-▏CADD.pdf (4129 הורדות )

מפרט

פריטים

ביצועים

טווח מתח מדורג

160 ~ 400V

450V

טווח טמפרטורות הפעלה

-40°C ~ +105°C

-25°C ~ +105°C

סובלנות קיבולת

+20% (בשעה 120 הרץ, 20° C.)

זרם דליפה (בְּ- 20 ° C.)

זְמַן

לְאַחַר 1 דַקָה

לְאַחַר 5 פּרוֹטוֹקוֹל

זרם דליפה

קורות חיים < 1000

קורות חיים > 1000

קורות חיים < 1000

קורות חיים > 1000

I = 0.1CV + 40 (μA)

I = 0.04CV + 100 (μA)

I = 0.03CV + 15 (μA)

I = 0.02cv + 25 (μA)

כאשר C = קיבול מדורג ב-µF. V = מתח עבודה DC מדורג ב-V.

גורם פיזור

(Tan δ ב-120Hz, 20 ° C.)

מתח מדורג

200

250

350

400

450

Tan δ (מקסימום)

0.20

0.24

טמפרטורה נמוכה

מאפיינים (בשעה 120 הרץ)

יחס העכבה לא יעלה על הערכים המפורטים בטבלה שלהלן.

מתח מדורג

200

250

350

400

450

עַכָּבָּה

יַחַס

ז (-25) / ז (+20° C.)

ז (-40) / ז (+20° C.)

–

מבחן חיי עומס

זמן מבחן

8,000 שעות עבור ΦD = 10 מ"מ; 10,000 שעות עבור ΦD >12.5מ"מ

שינוי קיבול

בְּתוֹך + 20% בעל ערך התחלתי

גורם פיזור

פחות מ 200% בעל ערך שצוין

זרם דליפה

בתוך הערך שצוין

* המפרטים הנ"ל יתקיימו כאשר הקבלים יוחזרו ל-20 מעלות צלזיוס לאחר המתח הנקוב המופעל עם אדווה מדורגת

נוכחי עבור 8,000 HRS / 10,000 שעות ב-105 מעלות צלזיוס.

מבחן חיי מדף

שינוי קיבול

בְּתוֹך + 20% בעל ערך התחלתי

גורם פיזור

פחות מ 200% בעל ערך שצוין

זרם דליפה

פחות מ 500% בעל ערך שצוין

* המפרט לעיל יתקיים כאשר הקבלים יוחזרו ל-20 מעלות צלזיוס לאחר חשיפתם למשך 1,000 שעות ב-105 מעלות צלזיוס ללא הפעלת מתח. המתח הנקוב יופעל על הקבלים לפני המדידות

(עיין ב-JIS C 5102).

זרם אדווה & מכפילי תדרים

תדירות. (הרץ)

ΦD (מ"מ)

120

1ק

10ק

100ק

לְמַעלָה

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

תקנים אחרים

JIS C 5101-4

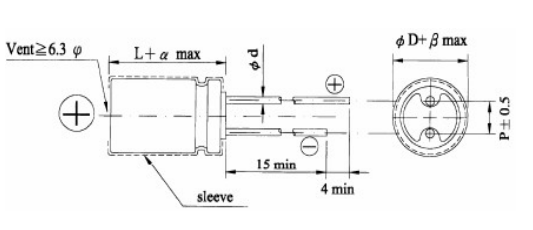

מימדים יְחִידָה: מ"מ

jD	10	12.5	16	18
פ	5.0		7.5
י ד	0.6		0.8
א	1.5
ב	0.5

מימדים & מוּתָר אַדְוָה נוֹכְחִי זרם אדווה: mA/rms ו-105°C

V.D C פָּרִיט	160V (2ג)			200V (2ד)			250V (2ה)
V.D C פָּרִיט	jD x L	זרם אדווה		jD x L	זרם אדווה		jD x L	זרם אדווה
µF	jD x L	120הרץ	100kHz	jD x L	120הרץ	100kHz	jD x L	120הרץ	100kHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.D C פָּרִיט µF	350V (2V)			400V (2G)			450V (2W)
	jD x L	זרם אדווה		jD x L	זרם אדווה		jD x L	זרם אדווה
	jD x L	120הרץ	100kHz	jD x L	120הרץ	100kHz	jD x L	120הרץ	100kHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215
