קיבולת טנטלום רטובה עופרת ציר | CBDB

קבלי טנטלום רטובים / תעודת פטנט זמינה בדרך כלל מורכבים מאנודה העשויה ממתכת טנטלום וקתודה העשויה תחמוצת טנטלום. בין השניים יש שכבת בידוד, נוצר בדרך כלל על ידי מנגן דו חמצני. The liquid electrolyte is usually sulfuric acid. This structure makes the wet tantalum capacitor have high capacitance and stability.

Jinpei wet tantalum capacitors are widely used in many applications, especially in areas where high performance and reliability are required. They are commonly used in aerospace, military equipment, communications, oil exploration equipment and other demanding applications.

מאפיינים כלליים

טווח טמפרטורות הפעלה: -55℃～+125℃(>85℃,use derated voltage) סובלנות קיבולת:M=±20%,K=±10%

דליפת DC: ב-+20℃, I0≤0.001CRUR or 1μA(Which is greater);

At +85℃ and +125℃, I0≤0.008CRUR or 8μA(Which is greater)

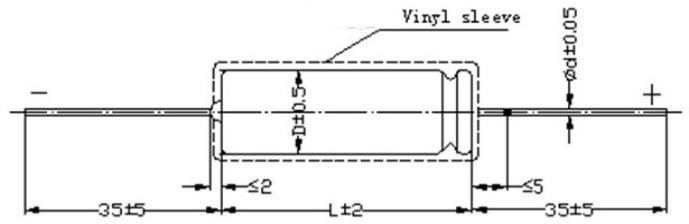

צִיוּר ，גודל מארז ומקס. מִשׁקָל

Outline and Dimensions

לוּחַ 1

קוד	מקס. weight（g）	D±0.5（mm）	L±2 (מ"מ)
0	3	5	10
1	4	5	14
2	5	6	16
3	7	8	16
4	10	8	22
5	14	10	22
6	17	10	25
7	20	10	30
8	23	10	33



דוגמה מספר חלק

הערות

1、לא ניתן למדוד קבלי טנטלום במולטימטר (לגרום בקלות לנזק בלתי הפיך ולהוביל לדחייה)

2、קיבול, DF מדידת תדירות: 100הרץ，U-=2.20 -1.0V，U~=1.00 -0.5V(ערך אפקטיבי.

3、מדוד זרם דליפה מעל 85℃,אנא השתמש במתח מופחת.

4、מוצרים בגודל מיוחד וקיבול גדול, נא לשאת ולתת איתנו

תכונות

CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors
עם מוביל צירי קוטבי מאופיינים בגודל קטן, דליפת DC נמוכה,
ביצועים יציבים ומעולים, אמינות גבוהה וחיים ארוכים. CBDB
הסדרה עומדת בדרישות של תקן תעשיית האלקטרוניקה הסינית SJ/T10030-91, בשימוש נרחב באלקטרוניקה
ציוד ליישומים צבאיים ואזרחיים כגון טלקומוניקציה, תעופה וחלל ותעופה.

תואם RoHS
