קבל דיסק קרמי |12V ~ 50V | CCDC
מָבוֹא
Single layer metalized ceramic disc with resin coating (wax impregnated).
CCDCis suitable for low voltage application and offers larger capacitance values
Single layer metalized ceramic disc with resin coating (wax impregnated).
CCDCis suitable for low voltage application and offers larger capacitance values
תכונות
טווח טמפרטורה:-30~85℃
Rate Volateg:12~50V
קיבול: 1000pF~470nF
APPLICATION
• Transistorized Circuits
• Low Voltage-by-pass, Coupling.
• Frequency determination where Dielectric losses, Hi-IR and Cap. stability are not of major importance
דוגמה מספר חלק
מאפיינים חשמליים
| נתונים טכניים | מַצָב | מִפרָט |
| קיבול | Measured at 1KHz 0.05 VRMS, 25°C ± 2°C | 0.01uF-0.47uF |
| טמפרטורת הפעלה | Y5U, Y5V, Y5P | -30° C ~ + 85° C. |
| גורם פיזור
(tanS) |
Y5U, Y5V, Y5P | < 0.05 |
| התנגדות בידוד | rated voltage at 25°C ± >°C and 70% R.H max 16Vdc,
product voltage is 25Vdc |
>1GΩ or 20MΩ Farad, whichever is less |
| אנקפסולציה | תֶקֶן | Phenolic Wax Epoxy Coating |
| Solderability of Leads | at least 75 % covered | Solder temperature 250°C ± 5°C Dipping: 3±0.5 sec
(Flur shall be used) |
קוד מקדם טמפרטורה
| מאפייני טמפרטורה | ||
| קוד | EIA Code | מאפיינים. |
| פ | Y5P | ±10 % -30°C to +85°C |
| ה | Y5U | +22 אֶל -56% -30°C to +85°C |
| ו | Y5V | +22 אֶל -82% -30°C to +85°C |
TOLERANCE CODE
| קוד | סוֹבלָנוּת |
| ג | ±0.25pF |
| ד | ±0.5pF |
| ו | ±1%pF |
| G | ±2% |
| י | ± 5% |
| ק | ± 10% |
| מ | ±20% |
דוגמה לקוד מתח
| קוד | 1ב | 1ח |
| WVDC | 12V | 50V |

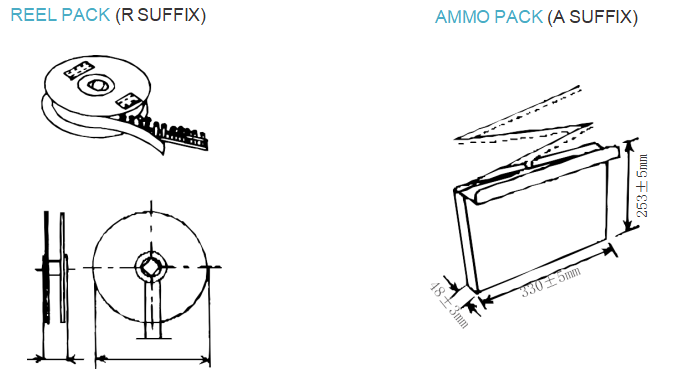

RADIAL STRAIGHT-LEAD ON TAPE (S56 LEAD CODE)
RADIAL KINK-IN ON TAPE (K56 LEAD CODE)
*Most Popular
| קוד | מידות |
| ד | 11.0 מקסימום |
| ד | 0.6 ±0.05 |
| פ | 12.7 ±1.0 |
| P0 | 12.7 ±0.3 |
| P1 | 3.85 ±0.7 |
| P2 | 6.35 ±1.3 |
| ו | 5.0 +0.8 -0.2 |
| Dh | 0 ±2.0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 מקסימום |
| ח | 18.0 +3.0 -0 |
| H0 | 16.0 ±0.5 |
| H1 | 32.25 מקסימום |
| ק | 1.0 מקסימום |
| D0 | 4.0 ±0.2 |
| ט | 0.7 ±0.2 |
| ל | 11.0 מקסימום |
קודי עופרת לאריזה בתפזורת (דיסק קרמי בלבד)
| Lead Type | ||||
| A-Straight | C-Kink In | D-Kink Out | ||
| 3.0מ"מ |
4.8mm max 4.8±1mm |
|||
| 4.8mm max | ||||
| 4.8±1mm | ||||
| F-Special Length | Y-Y Formed | ס & K-Taped | ||
|
Per Customer מִפרָט |
4.0 mmmax 4.8 ±1.0 mm |
See taping specifications
above. |
||
| מרווח עופרת
(±1.00) in mm |
Wire dia.
(±0.05) inmm |
||
| קוד | פ | קוד | ד |
| 2 | 2.5 | 4 | 0.48 |
| 5 | 5 | 6 | 0.6 |
| 6 | 6.35 | 7 | 0.65 |
| 7 | 7.5 | 8 | 0.8 |
| 9 | 10.0 | 9 | 1.0 |
| 0 | 12.7 | ||
| א | 15.0 | ||
