קבלים אלקטרוליטיים מאלומיניום SMD ▏AEC-Q200 ▏CAGC

תכונות
סטנדרטי 105℃, 2,000 שעות מובטחות
טווח מתח 6.3 Vdc ~ 450Vdc, 4Φ ~ 18Φ
טווח קיבול 1µF ~ 8,200 µF
גרסת רכב זמינה, TS-16949

גיליון נתונים-עבור-SMD-אלומיניום-אלקטרוליטים-קבלים-▏AEC-Q200-▏CAGC.pdf (3539 הורדות )

חֵלֶק מִספָּר דוּגמָה

מפרט

פריטים	ביצועים
טווח טמפרטורות הפעלה	6.3 ~ 100V							160 ~ 450 וולט
	-55 ˚C ~ +105˚C							-40˚C ~ +105˚C
סובלנות קיבולת	תֶקֶן (+20% (בשעה 120 הרץ, 20˚C), אוֹפְּצִיָה + 10% (בשעה 120 הרץ, 20° C.)
זרם דליפה(ב-20 מעלות צלזיוס)	מתח מדורג	6.3 ~ 100V							160 ~ 450 וולט
	זְמַן	לְאַחַר 2 פּרוֹטוֹקוֹל							לְאַחַר 5 פּרוֹטוֹקוֹל
	גודל מארז	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	זרם דליפה	I = 0.01CV או 3 א, מה שיהיה גדול יותר					I = 0.03CV או 4 א, מה שיהיה גדול יותר					I = 0.04CV + 100 א
	אֵיפֹה, C = קיבול מדורג ב-µF V = מתח עבודה DC מדורג ב-V
גורם פיזור (Tan δ ב-120Hz, 20˚C)	מתח מדורג	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	כאשר הקיבול עולה על 1,000 µF, 0.02 יתווסף כל עלייה של 1,000 µF.
מאפייני טמפרטורה נמוכה (בשעה 120 הרץ)	יחס העכבה לא יעלה על הערכים המפורטים בטבלה שלהלן.
	מתח מדורג					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	יחס עכבה	ז (-25˚C)/ז(+20˚C)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		ז(-55/-40˚C)/ז(+20˚C)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
הַתמָדָה	זמן מבחן		2,000 שעות
	שינוי קיבול		בְּתוֹך +25% של ערך התחלתי עבור ɸ D < 6.3מ"מ; בְּתוֹך + 20% של ערך התחלתי עבור ɸ D > 8מ"מ
	גורם פיזור		פחות מ 300% בערך שצוין עבור ɸ D < 6.3מ"מ; פחות מ 200% בערך שצוין עבור ɸ D > 8מ"מ
	זרם דליפה		בתוך הערך שצוין
	∗המפרט לעיל יתקיים כאשר גאהפציטורים משוחזרים ל-20˚C אאחרי המתח הנקוב המבוקש 2,000 שעות ב-105 מעלות צלזיוס
מבחן חיי מדף	זמן מבחן: 1,000 HRS; פריטים אחרים זהים לאלה של Endurance. ה מתח נקוב יופעל על הקבלים לפני המדידות עבור 160 ~ 450 וולט (עיין ב-JIS C 5101-4 4.1).
זרם אדווה & מכפילי תדרים	תדירות. (הרץ) כּוֹבַע. (µF)		50		120		1ק		10ק למעלה
	תַחַת 1,000		0.80		1.00		1.25		1.40
	1,000 < ג < 8,200		0.85		1.00		1.15		1.25

מֵמַד & זרם אדווה מותר

µF	V.DC	6.3V (0י)		10V (1א)		16V (1ג)		25V (1ה)		35V (1V)		50V (1ח)		63V (1י)		100V (2א)
µF	קוד	ΦD x L	אִמָא	ΦD x L	אִמָא	ΦD x L	אִמָא	ΦD x L	אִמָא	Φ D x L	אִמָא	Φ D xL	אִמָא	ΦD x L	אִמָא	ΦD x L	אִמָא
1	010											4 x 5.7	8	4 x 5.7	8
2.2	2R2											4 x 5.7	12	4 x 5.7	12
3.3	3R3											4 x 5.7	14	5 x 5.7	17
4.7	4R7							4 x 5.7	17	4 x 5.7	17	5 x 5.7	20	6.3 x 5.7	22
10	100					4 x 5.7	20	4 x 5.7	20	5 x 5.7	27	6.3 x 5.7	32	6.3 x 5.7	32
22	220	4 x 5.7	22	4 x 5.7	22	5 x 5.7	30	5 x 5.7	30	6.3 x 5.7	44	6.3 x 5.7	38	6.3 x 7.7	58	8 x 10	100
33	330	5 x 5.7	34	5 x 5.7	34	5 x 5.7	34	6.3 x 5.7	46	6.3 x 5.7	46	6.3 x 7.7	65	8 x 10	140	10 x 10	150
47	470	5 x 5.7	38	5 x 5.7	38	6.3 x 5.7	48	6.3 x 5.7	48	6.3 x 7.7	80	6.3 x 7.7	70	8 x 10	170	12.5 x 13.5	250
100	101	6.3 x 5.7	69	6.3 x 5.7	69	6.3 x 5.7	69	6.3 x 7.7	100	8 x 10	240	8 x 10	210	10 x 10.3	310	12.5 x 13.5	380
220	221	6.3 x 7.7	120	6.3 x 7.7	120	6.3 x 7.7	120	8 x 10 10 x 7.7	270 270	8 x 10	270	10 x 10.3	330	12.5 x 13.5	470	16 x 16.5	450
330	331	8 x 10	290	8 x 10	290	8 x 10 10 x 7.7	290 290	8 x 10	290	10 x 10	370	12.5 x 13.5	490	16 x 16.5	650	18 x 16.5 16 x 21.5	590 750
470	471	8 x 10	320	8 x 10 10 x 7.7	320 320	10 x 10	380	10 x 10	380	12.5 x 13.5	520	12.5 x 16	550	16 x 16.5	700	18 x 21.5	980
1,000	102	10 x 10	410	10 x 10.3	410	12.5 x 13.5	550	12.5 x 16	550	16 x 16.5	800	18 x 16.5	990
2,200	222	12.5 x 13.5	680	12.5 x 13.5	680	16 x 16.5	900	16 x 16.5	900	18 x 16.5	1,050
3,300	332	12.5 x 16	850	16 x 16.5	950	16 x 16.5	950	18 x 16.5 16 x 21.5	1,150 1,200
3,300	332	12.5 x 16	850	16 x 16.5	950	16 x 16.5	950	18 x 16.5 16 x 21.5	1,150 1,200
4,700	472	16 x 16.5	1,000	16 x 16.5	1,000	18 x 16.5 16 x 21.5	1,225 1,275	18 x 21.5	1,300
4,700	472	16 x 16.5	1,000	16 x 16.5	1,000	18 x 16.5 16 x 21.5	1,225 1,275	18 x 21.5	1,300
6,800	682	18 x 16.5 16 x 21.5	1,290 1,350	18 x 16.5 16 x 21.5	1,290
6,800	682	18 x 16.5 16 x 21.5	1,290 1,350	18 x 16.5 16 x 21.5	1,350
8,200	822	18 x 21.5	1,450	18 x 21.5	1,450

µF	V.DC	160V (2ג)		200V (2ד)		250V (2ה)		400V (2G)		450V (2W)
µF	קוד	Φ D x L	אִמָא	Φ D xL	אִמָא	Φ D xL	אִמָא	D x L	אִמָא	D x L	אִמָא
3.3	3R3					12.5 x 13.5	60			12.5 x 13.5	40
4.7	4R7					12.5 x 13.5	65	12.5 x 13.5	45	12.5 x 13.5	45
10	100			12.5 x 13.5	80	12.5 x 13.5	70	12.5 x 13.5	50	12.5 x 16	75
22	220			12.5 x 16	10	12.5 x 13.5	105	16 x 16.5	85	16 x 16.5	85
33	330	12.5 x 13.5	95	12.5 x 16	120	16 x 16.5	180	18 x 16.5	100	18 x 16.5	100
47	470	16 x 16.5	240	16 x 16.5	220	16 x 16.5	220	18 x 21.5	130
100	101	16 x 16.5	250	18 x 16.5	280	18 x 16.5	260

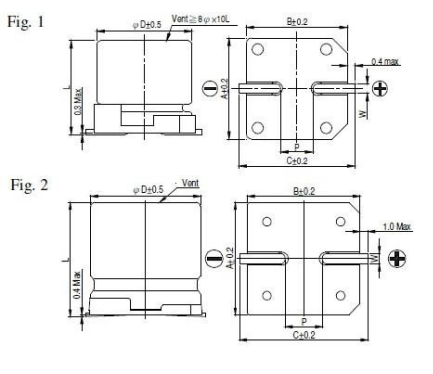

מרווח וקוטר עופרת

ד	ל	א	ב	ג	W	פ±0.2	תְאֵנָה. לֹא.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

תכונות

◆ תקן 105℃,2,000 שעות מובטחות
◆ טווח מתח 6.3 Vdc ~ 450Vdc,4F ~18F
◆ CapacitanceRange1µF~ 8,200 µF
◆ גרסת רכב זמינה,TS-16949
◆ תואם RoHS
