קבלים אלקטרוליטיים מצמידים ▏85 ℃ 2,000 שעות ▏caib
תכונות
Snap-in & לִסְחוֹב 2000 שעות, 85° C.
Fail-Safe, will fail open without flame if excessive voltage is applied
תואם RoHS
Snap-in & לִסְחוֹב 2000 שעות, 85° C.
Fail-Safe, will fail open without flame if excessive voltage is applied
תואם RoHS
מפרט
| פריטים | ביצועים | |||||||
| טווח טמפרטורות הפעלה | -40°C ~ +85°C | |||||||
| סובלנות קיבולת | +20% (בשעה 120 הרץ, 20° C.) | |||||||
| זרם דליפה (ב 20 מעלות צלזיוס) | I = 0.02CV or1.5 mA whichever is smaller (לְאַחַר 5 פּרוֹטוֹקוֹל) אֵיפֹה, קיבול מדורג C= ב-µF. V= מתח עבודה DC מדורג ב-V. | |||||||
| גורם פיזור (שזוף בתדר 120 הרץ, 20° C.) | מתח מדורג | 200 | 250 | 400 | 450 | |||
| לְהִשְׁתַזֵף (מקסימום) | 0.15 | 0.15 | 0.20 | 0.20 | ||||
|
מאפייני טמפרטורה נמוכה (בשעה 120 הרץ) |
יחס העכבה לא יעלה על הערכים המפורטים בטבלה שלהלן. | |||||||
| Rated Vo | ltage | 200 | 250 | 400 | 450 | |||
| עַכָּבָּה
יַחַס |
ז( | -25° C.)/ז(+20° C.) | 4 | 4 | 8 | 8 | ||
| ז( | -40° C.)/ז(+20° C.) | 8 | 10 | 18 | 20 | |||
|
מבחן חיי עומס |
זמן מבחן | 2,000 שעות | ||||||
| שינוי קיבול | בְּתוֹך +20% בעל ערך התחלתי | |||||||
| גורם פיזור | פחות מ 200% בעל ערך שצוין | |||||||
| זרם דליפה | בתוך הערך שצוין | |||||||
| * המפרט לעיל יתקיים כאשר הקבלים יוחזרו ל-20°C לאחר מכן
המתח הנקוב המבוקש 2,000 hrs at 85°C |
||||||||
|
מבחן חיי מדף |
זמן מבחן | 1,000 שעות | ||||||
| שינוי קיבול | בְּתוֹך +20% בעל ערך התחלתי | |||||||
| גורם פיזור | פחות מ 150% בעל ערך שצוין | |||||||
| זרם דליפה | בתוך הערך שצוין | |||||||
| * המפרט לעיל יתקיים כאשר הקבלים יוחזרו ל-20°C לאחר מכן
לחשוף אותם עבור 1,000 hrs at 85°Cwithout voltage applied. המתח הנקוב יופעל על קבלים לפני המדידות (עיין ב-JIS C 5102) |
||||||||
|
זרם אדווה & מכפילי תדרים |
תדירות. (הרץ)
W. V. (V) |
50/60 |
120 |
300 |
1ק |
10ק
לְמַעלָה |
||
| מַכפִּיל | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| זרם אדווה &
מכפילי טמפרטורה |
טֶמפֶּרָטוּרָה
( ג ) |
40 | 60 | 70 | 85 | |||
| מַכפִּיל | 1.8 | 1.4 | 1.2 | 1.0 | ||||
|
Safety Fundtion Test Conditions |
1. DC reverse voltage test:
The capacitor is shall be connected in reverse polarity, and applied under specified working voltage. |
|||||||
| 2. DC over voltage test:
The rated voltage of 1.2 times shall be applied to the capacitor. |
||||||||
| תקנים אחרים | JIS C 5101-4 | |||||||

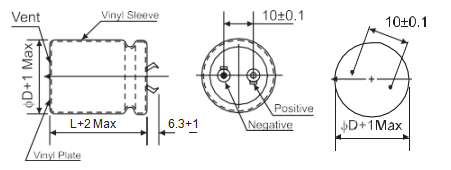

סוג טרמינל SNAP-IN
דוגמה מספר חלק
תכונות
◆ Snap-in & לִסְחוֹב 2000 שעות, 85° C.
◆ Fail-Safe, will fail open without flame if excessive voltage is applied
◆ RoHS Compliant
