קיבולת טנטלום רטובה עופרת ציר |CBDA
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
עם מוביל צירי קוטבי מאופיינים בגודל קטן, דליפת DC נמוכה, ביצועים יציבים ומעולים, אמינות גבוהה וחיים ארוכים. CBDA
הסדרה עומדת בדרישות של תקן תעשיית האלקטרוניקה הסינית SJ/T10030-91,
בשימוש נרחב בציוד אלקטרוני ליישומים צבאיים ואזרחיים כגון טלקומוניקציה, תעופה וחלל ותעופה.
מאפיינים כלליים
טווח טמפרטורות הפעלה: -55X3 ~+125<0(>85<0 with rated voltage derating)
טווח קיבול: 1 uF~3300uF
סובלנות קיבולת: ±20%, ± 10%
מֶתַח: 6.3V~125V
דליפת DC: בְּ- +20גג, 10^0.001 CרVר אוֹ 1 卩 A(מה יותר גדול);
at +85P and +125P, I0W0.0080 CרVראוֹ 8 卩 A(מה יותר גדול)

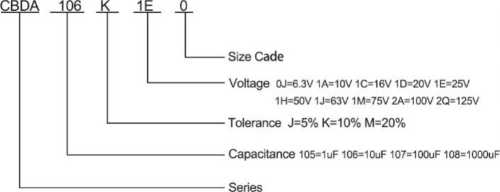

דוגמה מספר חלק

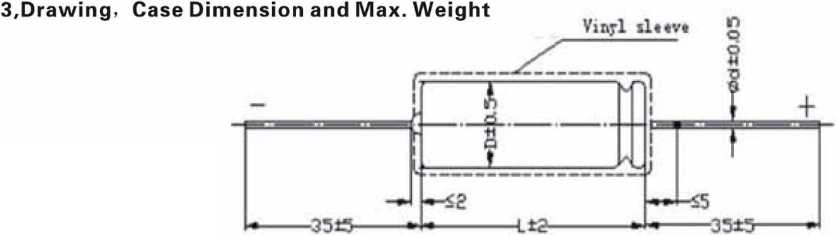

| קוד | מקס. מִשׁקָל(ז) | D±0.5 ( מ"מ ) | L±2 ( מ"מ ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
קיבול נומינלי, מתח מדורג. הורדת מתח,Case size and General Characteristics
| מתח מדורג | הורדת מתח | Case size | קיבול (mF) | DF(%)Max 25C85C125幻 | lmpedance( ש) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
תכונות
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
עם מוביל צירי קוטבי מאופיינים בגודל קטן,
דליפת DC נמוכה, ביצועים יציבים ומעולים, אמינות גבוהה וחיים ארוכים.
CBDA Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, בשימוש נרחב בציוד אלקטרוני ליישומים צבאיים ואזרחיים כגון טלקומוניקציה, תעופה וחלל ותעופה.
תואם RoHS
