קבלים אלקטרוליטיים כלליים ▏105 ℃▏400 ~ 450V ▏CAFA

תכונות

חיים ארוכים, 105 ℃, 2,000 שעות מובטחות
גודל קטן יותר עם זרם אדווה גדול מותר
SlimType

גיליון נתונים-עבור-כללי-אלקטרוליטים-קבלים-▏105-℃▏400450V-▏CAFA.pdf (3998 הורדות )

מפרט

פריטים	ביצועים
חַיִים	בְּ- 105 ° C. 2000 שעות
טמפ' הפעלה	400V				420 ~ 450 וולט
	-40 ° C ~ +105 ° C.				-25 ° C ~ +105 ° C.
סובלנות קיבולת	+20% (בשעה 120 הרץ, 20 ° C.)
זרם דליפה (בְּ- 20 ° C.)	זְמַן		לְאַחַר 5 פּרוֹטוֹקוֹל
	זרם דליפה		קורות חיים < 1,000 I = 0.03CV + 15(μA)			קורות חיים > 1,000 I = 0.02CV+25 (μA)
	כאשר C = קיבול מדורג ב-µF. V = מתח עבודה DC מדורג ב-V
גורם פיזור (Tan δ ב-120Hz, 20° C.)	מתח מדורג		400	420	450
	Tan δ (מקסימום)		0.24	0.24	0.24
טמפרטורה נמוכה מאפיינים (בשעה 120 הרץ)	יחס העכבה לא יעלה על הערכים המפורטים בטבלה שלהלן
	מתח מדורג			400	420	450
	עַכָּבָּה	ז (-25° C.) / ז (+20 ° C.)		5	6	6
	יַחַס	ז (-40° C.) / ז (+20° C.)		6	—	—
מבחן חיי עומס	זמן מבחן		2,000 HRS
	שינוי קיבול		בְּתוֹך + 20% בעל ערך התחלתי
	גורם פיזור		פחות מ 200% בעל ערך שצוין
	זרם דליפה		בתוך הערך שצוין
	* המפרטים לעיל יתמלאו כאשר הקבלים ישוחזרו 20 °C לאחר המתח המדורג שהופעל עם זרם אדווה מדורג עבור 2,000 שעות בשעה 105 ° C.
	זמן מבחן		1,000 hours
מבחן חיי מדף	שינוי קיבול		בְּתוֹך + 20% בעל ערך התחלתי
	גורם פיזור		פחות מ 200% בעל ערך שצוין
	זרם דליפה		בתוך הערך שצוין
	* המפרטים לעיל יתמלאו כאשר הקבלים ישוחזרו 20 °C לאחר חשיפתם עבור 1,000 שעות בשעה 105 °C ללא הפעלת מתח. המתח הנקוב יופעל על הקבלים לפני המדידות. (עיין ב-JIS C 5101-4 4.1)
זרם אדווה & מכפילי תדרים	תדירות. (הרץ)		60	120	500	1ק	10ק למעלה
	מכפילים		0.80	1.00	1.25	1.45	1.50
תקנים אחרים	JIS C 5101-4

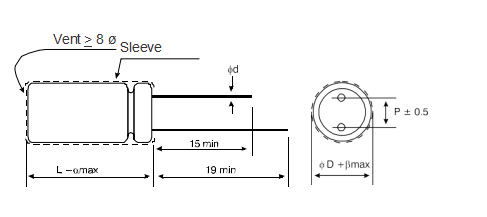

מימדים

יְחִידָה: מ"מ

φD	8	10	12.5	16	18
פ	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
א	2.0
ר	0.5

מימדים & מוּתָר אַדְוָה נוֹכְחִי

V. זֶרֶם יָשָׁר	כּוֹבַע . (µF )	8ו			10ו			12.5ו			16ו			18ו
		φD x L	זרם אדווה		φ D x L	זרם אדווה		φ D x L	זרם אדווה		φ D x L	זרם אדווה		φ D x L	זרם אדווה
		φD x L	120 הרץ	100k הרץ	φ D x L	120 הרץ	100k הרץ	φ D x L	120 הרץ	100ק הרץ	φ D x L	120 הרץ	100k הרץ	φ D x L	120 הרץ	100k הרץ
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2פ)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

דוגמה מספר חלק

CAFA 560 מ 2G BK 125 300
