קבלים אלקטרוליטיים מאלומיניום SMD ▏Bi Polar ▏CALA
תכונות
85° C., 2000 שעות מובטחות.
5.5גובה מ"מ
Bipolar capacitor, replaces RVB Series
תואם RoHS
85° C., 2000 שעות מובטחות.
5.5גובה מ"מ
Bipolar capacitor, replaces RVB Series
תואם RoHS
מפרט
| פָּרִיט | ביצועים | |||||||||||||
| טמפ' הפעלה. לָנוּעַ | -40° C ~ + 85° C. | |||||||||||||
| סובלנות קיבולת | ± 20% (120הרץ, 20° C.) | |||||||||||||
| זרם דליפה (ב-20•C) | I=0.01CV או 3 מ א (מה שיהיה גדול יותר) לְאַחַר 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Dissipation Factor Tanδ at 120 הרץ,20° C. |
מתח מדורג | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (מקסימום) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
טמפרטורה נמוכה מאפיינים (בשעה 120 הרץ) |
מתח מדורג | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
יחס עכבה |
ז(-25° C.) /ז(+20° C.) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| ז(-40° C.) /ז(+20° C.) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
מבחן חיים |
זמן מבחן |
טען חיים | חיי מדף | |||||||||||
| 2000 שעות | 1000 שעות | |||||||||||||
|
שינוי קיבול |
בתוך ±20% מהערך ההתחלתי |
בתוך ± 20% בעל ערך התחלתי |
||||||||||||
| גורם פיזור | פחות מ 200% בעל ערך שצוין | פחות מ 200% בעל ערך שצוין | ||||||||||||
| זרם דליפה | בתוך הערך שצוין | בתוך הערך שצוין | ||||||||||||
| תנאי מבחן | 20° C. (לאחר בקשת מתח מדורג 2000 שעות ב
85° C. |
20° C. (לאחר אחסון עבור 1000 שעות ב-85 מעלות צלזיוס
ללא מתח) |
||||||||||||
|
זרם אדווה & מכפילי תדר |
VDC(V) תדירות. (הרץ) | 50 | 120 | 1ק | 10K למעלה | זרם אדווה &
מכפילי טמפרטורה |
טֶמפֶּרָטוּרָה (° C.) | תַחַת 70 | 85 | |||||
| תַחַת 16 | 0.80 | 1.00 | 1.15 | 1.25 | מכפילים | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| תקנים | JIS C 5101-1,-18 | |||||||||||||
מֵמַד & מוּתָר אַדְוָה נוֹכְחִי
אדוות זרם mA/rms בשעה 120 הרץ, 85° C.
| VDC
μF תוֹכֶן |
6.3V (0י) | 10V (1א) | 16V (1ג) | 25V (1ה) | 35V (1V) | 50V (1ח) | |||||||
| φD x L | אִמָא | φD x L | אִמָא | φD x L | אִמָא | φD x L | אִמָא | φD x L | אִמָא | φD x L | אִמָא | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

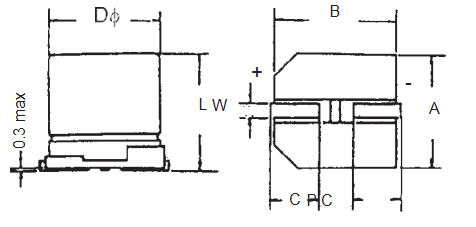

מרווח וקוטר רפידות
| φD±0.5 | ל | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 4 | 5.3±0.2 | 4.3 | 4.3 | 2.0 | 0.5 אֶל 0.8 | 1.0 |
| 5 | 5.3±0.2 | 5.3 | 5.3 | 2.3 | 0.5 אֶל 0.8 | 1.5 |
| 6.3 | 5.3±0.2 | 6.6 | 6.6 | 2.7 | 0.5 אֶל 0.8 | 2.0 |
דוגמה מספר חלק
CALA 100 מ 1ה TR 063053
תכונות
◆ 85°C, 2000 שעות מובטחות.
◆ 5.5mm height
◆ Bipolar capacitor
◆ תואם RoHS
