Snap-in elektrolitski kondenzatorji ▏85 ℃ 3000 ur ▏caia
Ima vtični terminal, ki ga je mogoče spajkati neposredno na PCB
Primerno za elektronsko opremo s srednje-visoko napetostnimi tokokrogi
Na voljo so priključki za tiskano vezje in priključki z zatiči
SPECIFIKACIJE
| Predmeti | Učinkovitost | |||||||||||||||||
| Območje delovne temperature | -40 °C ~ +85 ° C. | |||||||||||||||||
| Toleranca kapacitivnosti | +20% (pri 120Hz, 20 ° C.) | |||||||||||||||||
| Puščanje toka (ob 20 ° C.) | I = 0,02CV ali 1,5 mA, kar je manjše (po 5 minut)
kje, C = nazivna kapacitivnost v µF. V = nazivna enosmerna delovna napetost v V. |
|||||||||||||||||
| Faktor disipacije
(Tanδ pri 120Hz, 20° C.) |
Nazivna napetost | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (maks) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Nizkotemperaturne lastnosti (pri 120Hz) |
Razmerje impedance ne sme preseči vrednosti, navedenih v spodnji tabeli. | |||||||||||||||||
| Nazivna napetost | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedanca
Razmerje |
Z (-25 ° C.)/Z(+20 ° C.) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C.)/Z(+20 ° C.) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Preizkus življenjske dobe obremenitve |
Testni čas | 3,000 ure |
* Specifikacije morajo biti izpolnjene, ko se kondenzatorji ponovno vzpostavijo 20 °C po zahtevani nazivni napetosti 3,000 ure ob 85 ° C. |
|||||||||||||||
| Sprememba kapacitivnosti | < + 20% | |||||||||||||||||
| Faktor disipacije | Manj kot 200% določene vrednosti | |||||||||||||||||
| Puščanje toka | V okviru določene vrednosti | |||||||||||||||||
|
Test življenjske dobe |
Testni čas | 1,000 ure |
* Specifikacija se potrdi, ko se kondenzatorji ponovno vzpostavijo 20 °C, potem ko jih izpostavimo za 1,000 ure ob 85 ° C. |
|||||||||||||||
| Sprememba kapacitivnosti | < + 20% | |||||||||||||||||
| Faktor disipacije | Manj kot 200% določene vrednosti | |||||||||||||||||
| Puščanje toka | V okviru določene vrednosti | |||||||||||||||||
|
Ripple Current & Frekvenčni množitelji |
Frekv. |
60 |
120 |
500 |
1k |
10k gor |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Pod 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 in gor | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 in gor | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Ripple Current &
Temperaturni multiplikatorji |
Temperatura
( ° C.) |
40 | 55 | 70 | 85 | |||||||||||||
| Množitelj | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Drugi standardi | Zadovoljuje značilnost W za JIS C 5141 | |||||||||||||||||

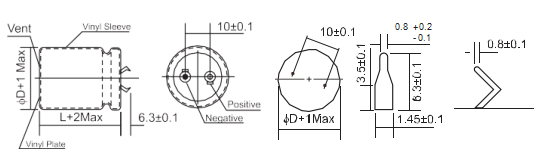

SNAP-IN TERMINAL VRSTA (2 TERMINAL)

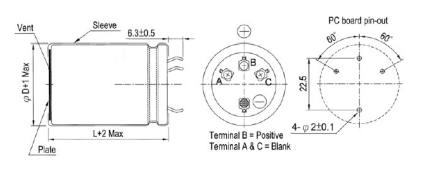

SNAP-IN TERMINAL (4 TERMINAL)

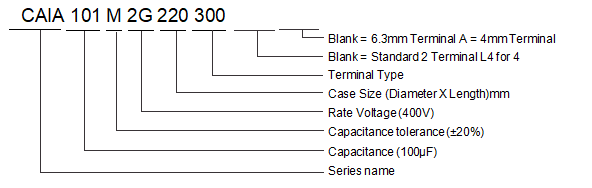

PRIMER ŠTEVILKE DELA
Lastnosti
◆Vrste terminalov Snap-In (2 Terminal & 4 Treminal)
◆ Ima vtični terminal, ki ga je mogoče spajkati neposredno na PCB
◆ Primerno za elektronsko opremo s srednje-visoko napetostnimi tokokrogi
◆ Na voljo sta priključek za tiskano vezje in priključek z zatičem
