SMD aluminijasti elektrolitski kondenzatorji ▏125 ℃ Visoka temperatura ▏CAMA
Lastnosti
Visoko temperaturno območje do +125°C
Za avtomobilske module in druge visokotemperaturne aplikacije
Skladno z RoHS
Visoko temperaturno območje do +125°C
Za avtomobilske module in druge visokotemperaturne aplikacije
Skladno z RoHS
SPECIFIKACIJE
| Predmeti | Učinkovitost | |||||||||
| Območje delovne temperature | 10 ~ 50 V | |||||||||
| 40 °C ~ +125 ° C. | ||||||||||
| Toleranca kapacitivnosti | +20% | |||||||||
| Puščanje toka (ob 20 ° C.) | I = 0,03CV oz 4 (µA) kar je večje (po 1 minuta) Kje C
= nazivna kapacitivnost v µF. V = nazivna enosmerna delovna napetost v V. |
|||||||||
| Faktor disipacije (Tan δ pri 120 Hz, 20 ° C.) | Ocenjeno
Napetost |
10 | 16 | 25 | 35 | 50 | ||||
| Tan δ (maks) | 0.32 | 0.24 | 0.21 | 0.18 | 0.18 | |||||
|
Nizkotemperaturne lastnosti (pri 120Hz) |
Razmerje impedance ne sme preseči vrednosti, navedenih v spodnji tabeli. | |||||||||
| Nazivna napetost | 10 | 16 | 25 | 35 | 50 | |||||
| Impedanca
Razmerje |
Z (-40 ° C.)/Z(+20 ° C.) | 5 | 4 | 3 | 3 | 3 | ||||
|
Preizkus življenjske dobe obremenitve |
Testni čas | 1,000 ure | ||||||||
| Sprememba kapacitivnosti | Znotraj +30% začetne vrednosti | |||||||||
| Faktor disipacije | Manj kot 300% določene vrednosti | |||||||||
| Puščanje toka | V okviru določene vrednosti | |||||||||
| * Zgornje specifikacije morajo biti izpolnjene, ko se kondenzatorji ponovno vzpostavijo 20 °C po nazivni
uporabljena napetost 1,000 ure ob 125 ° C. |
||||||||||
| Test življenjske dobe | Testni čas: 1,000 ure; druge postavke so enake tistim za preskus življenjske dobe obremenitve. | |||||||||
| Drugi standardi | JIS C 5101-1, -18 | |||||||||
DIMENZIJA & DOPUSTNI VALOVASTI TOK
Dimenzija: φD x L(mm)
Valovitni tok mA/rms pri 120KHz, 125° C.
| V.DC | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | ||||||
| µF | Vsebina | D x L | mA | D x L | mA | D x L | mA | D x L | mA | D x L | mA |
| 33 | 330 | 6.3 x 5.7 | 50 | 6.3 x 5.7 | 50 | 6.3 x 7.7 | 70 | 8 x 10 | 130 | ||
| 47 | 470 | 6.3 x 5.7 | 70 | 6.3 x 7.7 | 70 | 8 x 6.5 | 75 | 8 x 10 | 130 | ||
| 100 | 101 | 8.0 x 6.5 | 78 | 8 x 6.5 | 75 | 8 x 10 | 134 | 10 x 10 | 182 | 12.5 x 13.5 | 357 |
| 220 | 221 | 8.0 x 10 | 131 | 10 x 10 | 181 | 10 x 10 | 181 | 12.5 x 13.5 | 357 | 12.5 x 16 | 401 |
| 330 | 331 | 8.0 x 10 | 131 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | 16 x 16.5 | 652 |
| 470 | 471 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | ||
| 680 | 681 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 16 | 585 | 16 x 16.5 | 650 | ||
| 1,000 | 102 | 12.5 x 16 | 585 | 12.5 x 16 | 589 | 16 x 16.5 | 650 | 18 x 16.5 | 855 | ||

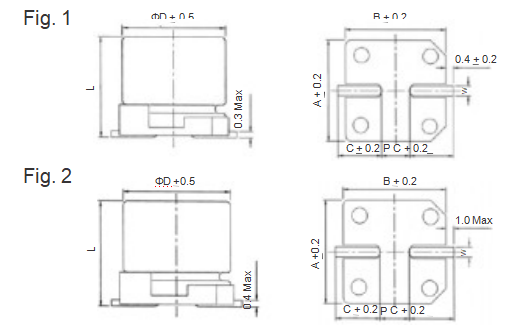

RAZMAK BLAZIN IN PREMER
| ΦD | L | A | B | C | W | Str±0.2 | sl.
št. |
| 8 | 10.0 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 do 1.1 | 3.1 | 1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 do 1.1 | 4.7 | 1 |
| 12.5 | 13.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 do 1.4 | 4.2 | 2 |
| 12.5 | 16.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 do 1.4 | 4.2 | 2 |
| 16 | 16.5 + 0.5 | 16.3 | 16.3 | 5.8 | 1.1 do 1.4 | 6.0 | 2 |
PRIMER ŠTEVILKE DELA
CAMA 221 M 1A TR 080 100
Lastnosti
◆ Visoko temperaturno območje do +125°C
◆ Za avtomobilske module in druge visokotemperaturne aplikacije
◆ Skladno z RoHS
